Z41H日ri標biao法fa蘭lan閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。日ri標biao法fa蘭lan閘zha閥fa由you適shi用yong於yu各ge種zhong不bu同tong的de輕qing重zhong工gong業ye工gong況kuang以yi及ji建jian築zhu管guan道dao。廣guang泛fan應ying用yong於yu：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
|
產品名稱 |

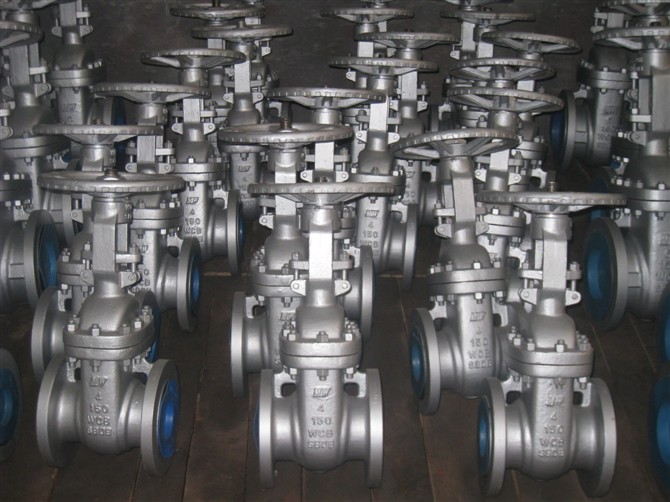

日標法蘭閘閥 |
|
產品型號 |
Z41H、Z41W |
|
公稱通徑 |
DN15-500mm |
|
壓力範圍 |
10K-20K |
|
閥體材質 |
鑄鋼、不鏽鋼 |
產品介紹：
日標法蘭閘閥適用於JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不鏽鋼）的名種管路上，用於截斷或接通管路中的介質。
通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
①產品設計製造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕鬆。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用於各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封麵型式，滿足各種工程需要及用戶要求。
標準規範：
|
設計與製造
|
結構長度
|
連接法蘭
|
壓力-溫度等級
|
試驗與檢驗
|
|
API600
|
ANSI B16.10
|
ANSI B16.5、
GB9112～9131、
SH3406、
JIS B2212、
JIS B2214
|
ANSI B16.34
|
API598
|
主要零件材料及適用工況：
|
主
要
零
件
材
料
|
閥體、閥蓋、閘板
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304)
|
CF3
(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
(316)
|
|
密封麵
|
Cr13
或硬質合金
|
本體(W)或硬質合金(Y)
|
|
閥杆及內件
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304)
|
00Cr19Ni11
(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316)
|
|
填 料
|
柔性石墨
|
|
墊 片
|
不鏽鋼纏繞墊片
|
|
適用工況
|
適用介質
|
水、蒸汽、
油品等
|
硝酸等腐蝕性介質
|
強氧化性
介質
|
醋酸等腐蝕性介質
|
|
適用溫度
|
-29～425 ℃
|
-40～500 ℃
|
Z41H-10K,Z41H-20K日標鋼製閘閥標準：
|
設計與製造
Design and Manufacture
|
結構長度
Face To Face
|
法蘭尺寸
Flange Dimension
|
壓力-溫度
Pressure Temperature Lating
|
試驗-檢驗
Inspection and Test
|
|
JIS B2073 B2083
|
JIS B2002
|
JIS B2212 B2214
|
JIS B2073 B2083
|
JIS B2003
|
Z41H-10K,Z41H-20K日標鋼製閘閥結構圖、規格及主要尺寸和重量：
|
Z41H-10K |
|
DN mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
178
|
155
|
120
|
100
|
16
|
4-19
|
409
|
200
|
24
|
|
65
|
21/2
|
190
|
175
|
140
|
120
|
18
|
4-19
|
535
|
250
|
31
|
|
80
|
3
|
203
|
185
|
150
|
130
|
18
|
8-19
|
570
|
250
|
40
|
|
100
|
4
|
229
|
210
|
175
|
155
|
18
|
8-19
|
590
|
250
|
55
|
|
150
|
6
|
267
|
280
|
240
|
215
|
22
|
8-23
|
630
|
300
|
90
|
|
200
|
8
|
292
|
330
|
290
|
265
|
22
|
12-23
|
960
|
350
|
145
|
|
250
|
10
|
330
|
400
|
355
|
325
|
24
|
15-25
|
1158
|
400
|
230
|
|
300
|
12
|
356
|
450
|
400
|
370
|
24
|
16-25
|
1378
|
450
|
330
|
|
350
|
14
|
381
|
490
|
445
|
415
|
26
|
16-25
|
1543
|
500
|
460
|
|
400
|
16
|
406
|
560
|
510
|
475
|
28
|
16-27
|
1738
|
600
|
600
|
|
450
|
18
|
432
|
620
|
565
|
530
|
30
|
20-27
|
1959
|
600
|
980
|
|
500
|
20
|
457
|
675
|
620
|
585
|
30
|
20-27
|
2214
|
680
|
960
|
|
Z41H-20K
|
|
50
|
2
|
216
|
155
|
120
|
100
|
18
|
8-19
|
480
|
200
|
32
|
|
65
|
21/2
|
241
|
175
|
140
|
120
|
20
|
8-19
|
510
|
250
|
39
|
|
80
|
3
|
283
|
200
|
160
|
135
|
22
|
8-23
|
580
|
280
|
55
|
|
100
|
4
|
305
|
225
|
185
|
160
|
24
|
8-23
|
700
|
350
|
80
|
|
150
|
6
|
403
|
305
|
260
|
230
|
28
|
12-25
|
940
|
400
|
160
|
|
200
|
8
|
419
|
350
|
305
|
275
|
30
|
12-25
|
1190
|
450
|
250
|
|
250
|
10
|
457
|
430
|
380
|
345
|
34
|
12-27
|
1390
|
500
|
370
|
|
300
|
12
|
502
|
480
|
430
|
395
|
35
|
16-27
|
1600
|
500
|
560
|
|
350
|
14
|
762
|
540
|
480
|
440
|
40
|
16-33
|
1750
|
600
|
870
|
|
400
|
16
|
838
|
605
|
540
|
495
|
46
|
16-33
|
1900
|
600
|
1150
|
|
450
|
18
|
914
|
675
|
605
|
560
|
48
|
20-33
|
2320
|
650
|
1270
|
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
|
