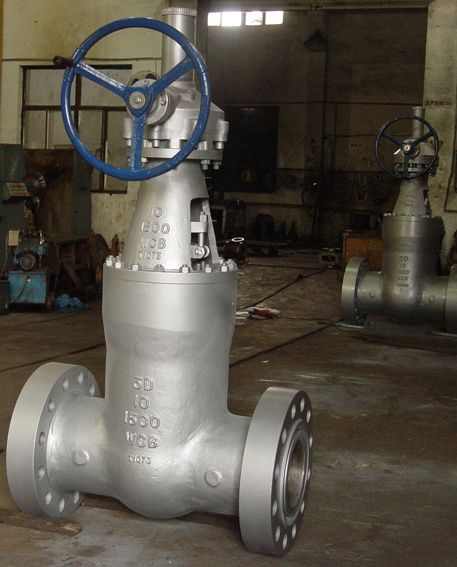

傘齒輪閘閥

Z441H傘san齒chi輪lun閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa
，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。傘齒輪閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工

，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門
、工業管道閥門
、通用零部件
、工業設備
、消防暖通

、過濾設備、環保設備等領域。

產品名稱	傘齒輪閘閥
產品型號	Z541H
公稱通徑	DN15-600
壓力範圍	1.6-2.5MPa
閥體材質	鑄鋼 、不鏽鋼

產品介紹：

傘san齒chi輪lun閘zha閥fa又you稱cheng閘zha板ban閥fa或huo閘zha門men閥fa
，應ying用yong最zui廣guang泛fan的de一yi種zhong閥fa門men。它ta是shi通tong過guo閘zha板ban的de升sheng降jiang來lai控kong製zhi閥fa門men的de啟qi閉bi，閘zha板ban垂chui直zhi於yu流liu體ti方fang向xiang，改gai變bian閘zha板ban與yu閥fa座zuo間jian相xiang對dui位wei置zhi即ji可ke改gai變bian通tong道dao大da小xiao。

產品特點：
1.傘(san)齒(chi)輪(lun)閘(zha)閥(fa)的(de)流(liu)動(dong)阻(zu)力(li)小(xiao)。閥(fa)體(ti)內(nei)部(bu)介(jie)質(zhi)通(tong)道(dao)是(shi)直(zhi)通(tong)的(de)，介(jie)質(zhi)成(cheng)直(zhi)線(xian)流(liu)動(dong)，流(liu)動(dong)阻(zu)力(li)小(xiao)。啟(qi)閉(bi)時(shi)較(jiao)省(sheng)力(li)。是(shi)與(yu)截(jie)止(zhi)閥(fa)相(xiang)比(bi)而(er)言(yan)，因(yin)為(wei)無(wu)論(lun)是(shi)開(kai)或(huo)閉(bi)，閘(zha)板(ban)運(yun)動(dong)方(fang)向(xiang)均(jun)與(yu)介(jie)質(zhi)流(liu)動(dong)方(fang) 向(xiang)相(xiang)垂(chui)直(zhi)。高(gao)度(du)大(da)，啟(qi)閉(bi)時(shi)間(jian)長(chang)。閘(zha)板(ban)的(de)啟(qi)閉(bi)行(xing)程(cheng)較(jiao)大(da)
，降(jiang)是(shi)通(tong)過(guo)螺(luo)杆(gan)進(jin)行(xing)的(de)。水(shui)錘(chui)現(xian)象(xiang)不(bu)易(yi)產(chan)生(sheng)。原(yuan)因(yin)是(shi)關(guan)閉(bi)時(shi)間(jian)長(chang)。介(jie)質(zhi)可(ke)向(xiang)兩(liang)側(ce)任(ren)意(yi)方(fang)向(xiang)流(liu)動(dong)，易(yi)於(yu)安(an)裝(zhuang)。閘(zha)閥(fa)通(tong)道(dao)兩(liang)側(ce)是(shi)對(dui)稱(cheng)的(de)。結(jie)構(gou)長(chang)度(du)(係殼體兩連接端麵之間的距離)較jiao小xiao。密mi封feng麵mian易yi磨mo損sun
，影ying響xiang使shi用yong壽shou命ming。啟qi閉bi時shi
，閘zha板ban與yu閥fa座zuo兩liang個ge密mi封feng麵mian相xiang互hu摩mo擦ca滑hua動dong，要yao介jie質zhi壓ya力li作zuo用yong下xia易yi產chan生sheng擦ca傷shang磨mo損sun，影ying響xiang密mi封feng性xing能neng
，縮suo短duan使shi用yong壽shou命ming。價jia格ge較jiao貴gui。接jie觸chu密mi封feng麵mian較jiao多duo，加jia工gong較jiao複fu雜za，特te別bie是shi閘zha板ban座zuo上shang的de密mi封feng麵mian不bu易yi加jia工gong，而er且qie零ling件jian較jiao多duo。形xing體ti簡jian單dan , 結(jie)構(gou)長(chang)度(du)短(duan)，製(zhi)造(zao)工(gong)藝(yi)性(xing)好(hao)
，適(shi)用(yong)範(fan)圍(wei)廣(guang)。結(jie)構(gou)緊(jin)湊(cou)，閥(fa)門(men)剛(gang)性(xing)好(hao)，通(tong)道(dao)流(liu)暢(chang)
，流(liu)阻(zu)數(shu)小(xiao)，密(mi)封(feng)麵(mian)采(cai)用(yong)不(bu)鏽(xiu)鋼(gang)和(he)硬(ying)質(zhi)合(he)金(jin)
，使(shi)用(yong)壽(shou)命(ming)長(chang)

，采(cai)用(yong)PTFE填料．密封可靠．操作輕便靈活。

2.重量輕，本體采用高級球黑鑄鐵製成，重量較傳統閘閥重量減輕約20%~30%
，安裝維修方便。平底式閘座：傳統的閘閥往往在通水洗管後即因外物諸如石頭，木塊、水泥、鐵屑、雜(za)物(wu)等(deng)淤(yu)積(ji)於(yu)閥(fa)底(di)凹(ao)槽(cao)內(nei)，容(rong)易(yi)造(zao)成(cheng)無(wu)法(fa)關(guan)閉(bi)緊(jin)密(mi)而(er)形(xing)成(cheng)漏(lou)水(shui)現(xian)象(xiang)，彈(dan)性(xing)座(zuo)封(feng)閘(zha)閥(fa)底(di)部(bu)采(cai)用(yong)與(yu)水(shui)管(guan)機(ji)同(tong)的(de)平(ping)底(di)設(she)計(ji)
，不(bu)易(yi)造(zao)成(cheng)雜(za)物(wu)淤(yu)積(ji)，使(shi)流(liu)體(ti)暢(chang)通(tong)無(wu)阻(zu)。整(zheng)體(ti)包(bao)膠(jiao)：閘板采用高品質的橡膠進行整體內、外wai包bao膠jiao，一yi流liu的de橡xiang膠jiao硫liu化hua技ji術shu使shi得de硫liu化hua後hou的de閘zha板ban能neng夠gou保bao證zheng精jing確que的de幾ji何he尺chi寸cun，且qie橡xiang膠jiao與yu球qiu墨mo鑄zhu閘zha板ban接jie著zhe牢lao靠kao，不bu易yi脫tuo落luo及ji彈dan性xing記ji憶yi佳jia。水shui精jing鑄zhu閥fa體ti：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

安裝要點：
手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。帶傳動機構的閘閥
，按產品使用說明書的規定安裝。如果閥門經常開關使用 , 每月至少潤滑一次。

主要性能規範 Capability Criterion

型號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用介質	工作溫度(℃)
		強度	密封(液)	低壓密封(氣)
Z541H-25	2.5	3.8	2.8	0.6	水、蒸汽、油	≤400
Z541H-40	4.0	6.0	4.4	0.6		≤450
Z541Y-40I	4.0	6.0	4.4	0.6		≤550
Z541Y-40P	4.0	6.0	4.4	0.6	酸、堿類	≤200
Z541H-64	6.4	9.6	7.0	0.6	水、蒸汽、油	≤450
Z541Y-64I GZ541Y-64I	6.4	9.6	7.0	0.6		≤550
KZ541Y-64	6.4	9.6	7.0	0.6	酸性天然氣	≤130
Z541H-100 Z541Y-100	10.0	15.0	11.0	0.6	水、蒸汽、油	≤450
Z541Y-100I	10.0	15.0	11.0	0.6		≤530

主要零件材料Materials Of main Parts

零件名稱	閥體、閥蓋	閘 板	閥 杆	閥杆螺母	填 料	手 輪
Z541H-25 Z541H-40 Z541H-64 Z541H-100	碳鋼	碳鋼	不鏽鋼優質碳鋼	鋁鐵青銅	石墨石棉繩、柔性石墨	可鍛鑄鐵
Z541Y-100		優質碳鋼堆焊硬質合金
KZ541Y-64			318鋼		聚四氟乙烯
Z541Y-40I Z541Y-64I GZ541Y-64I	鉻鉬鋼	鉻鎳鈦鋼堆焊硬質合金	鉻矽鉬鋼		耐高溫石棉繩
Z541Y-100I					柔性石墨
Z541Y-40P	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鋼		浸聚四氟乙烯石棉繩

主要外型尺寸 Main outer Size

通徑	PN2.5MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	500	485	430	390	-	40	16-30	1236	1145	1474	450	451
400	600	610	550	505	-	48	16-34	1540	1450	1886	500	998

主要外型尺寸 Main outer Size

通徑	PN4.0MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	510	450	408	364	46	16-34	1234	1175	1475	450	610
350	850	570	510	465	422	52	16-34	1377	1322	1678	500	890
400	950	655	585	535	474	58	16-41	1552	1492	1900	560	1333
500	1150	755	670	612	576	62	20-48	2135	1975	2510	720	2526

主要外型尺寸 Main outer Size

通徑	PN6.4MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	530	460	412	364	54	16-41	1308	1220	1540	500	618
350	850	595	525	475	422	60	16-41	1565	1469	1850	560	945
400	950	670	585	525	474	66	16-48	1785	1640	2080	640	1818
500	1150	800	705	640	576	70	20-54	2135	1975	2510	720	2507
600	1350	930	820	750	678	76	20-58	2295	2425	2959	800	3352

主要外型尺寸 Main outer Size

通徑	PN10.0MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
150	450	350	290	250	204	46	12-34	838	775	952	360	301
200	550	430	360	312	260	54	12-41	1022	980	1216	400	579
225	600	470	400	352	287	56	12-41	1167	1051	1202	500	646
250	650	500	430	382	313	60	12-41	1167	1108	1377	550	687
300	750	585	500	442	364	70	16-48	1431	1324	1582	560	1178
350	850	655	560	498	422	76	16-54	1574	1448	1838	640

購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）
、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次。

豐泉閥門售後服務承諾
對於貴公司在豐泉閥門訂購閥門產品
，我廠在售後服務方麵作如下承諾：
一、我公司對產品質量實行三包
，即：包質、包換
、保修；
二
、合同簽訂後
，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對於需方的技術谘詢，隨時給予解答

；
五、在交付設備時
，本廠向需方交付以下資料：發貨清單
、產品合格證、產品樣本、產品使用說明書、技術資料；
