型號：Z543WF 更新時間：2020-09-05

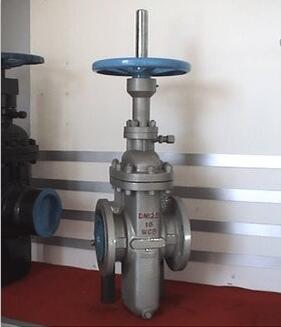

特點：傘齒輪平板閘閥其中抗硫係列產品適用於含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。
Z543WF傘(san)齒(chi)輪(lun)平(ping)板(ban)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)閘(zha)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。傘齒輪平板閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 傘齒輪平板閘閥 |
| 產品型號 | Z543WF、Z543Y |
| 公稱通徑 | DN100-1000 |
| 壓力範圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 鑄鐵丨鑄鋼丨不鏽鋼（304L/R、316L/R） |
產品介紹：
傘齒輪平板閘閥有帶導流孔型、無導流孔型、調節型等幾種結構形式，適用於天然氣、油品、化工、城建、環保等行業，其中抗硫係列產品適用於含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。
閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺杆進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
（6）結構長度(係殼體兩連接端麵之間的距離)較小。
（7）mifengmianyimosun，yingxiangshiyongshouming。qibishi，zhabanyufazuolianggemifengmianxianghumocahuadong，yaojiezhiyalizuoyongxiayichanshengcashangmosun，yingxiangmifengxingneng，suoduanshiyongshouming
（8）價格較貴。接觸密封麵較多，加工較複雜，特別是閘板座上的密封麵不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
|
公稱壓力 |
|
產品型號 |
|
1.0～16.0MPa 150～900Lb |
無導流孔 |
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY |
|
有導流孔 |
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y |
性能規範：
|
壓力等級 |
常溫下壓力試驗(MPa) |
適用溫度(℃) |
適用介質a |
|||||||
|
殼體 |
左密封 |
右密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“KZ”型 |
“Z”型 |
||
|
公稱壓力(MPa) |
1.0 |
1.5 |
1.1 |
1.1 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和CO2＞500Mg/m3的介質 |
石油、天然氣、水等 |
|
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
||||||
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
||||||
|
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
||||||
|
磅級 Lb |
150 |
2.93 |
2.07 |
2.07 |
0.6 |
|||||
|
300 |
5.52 |
5.52 |
5.52 |
0.6 |
||||||
|
400 |
10.0 |
7.31 |
7.31 |
0.6 |
||||||
|
600 |
15.0 |
11.03 |
11.03 |
0.6 |
||||||
|
900 |
22.4 |
16.54 |
16.54 |
0.6 |
||||||
主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥杆 |
閥座 |
閥杆螺母 |
密封圈 |
填料 |
密封指 |
|
“Z” |
WCB |
合金鋼(特殊處理) |
不鏽鋼 |
合金鋼(特殊處理) |
鋁青銅 |
填充四氟 |
填充四氟、膨脹石墨 |
耐油密封脂 |
|
“KZ”型 |
抗硫不鏽鋼 |
抗硫密封脂 |
抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F後加“M”
產品標準：
|
API 6D |
管道閥門 |
|
JB/T5298 |
管線用鋼製平板閘閥 |
|
ANSI B16.5a |
管法蘭及法蘭管件 |
|
B/T79.1～79.2J |
整體鑄鋼管法蘭 |
|
GB/T13927 |
通用閥門壓力試驗 |
|
JB/T9092 |
閥門的檢驗與試驗 |
|
JB/TQ814 |
鋼製平板閘閥產品質量分等 |
1.0-2.5MPa主要外型尺寸及重量：
|
公稱壓力 |
尺寸(mm) |
||||||||||||||||
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
1.0 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
無導流孔 |
87 |
130 |
140 |
175 |
275 |
350 |
510 |
610 |
830 |
1150 |
1780 |
2350 |
3380 |
4460 |
5740 |
|
|
有導流孔 |
94 |
140 |
151 |
198 |
297 |
378 |
550 |
658 |
896 |
1240 |
1922 |
2530 |
3650 |
4817 |
6200 |
||
|
1.6 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
無導流孔 |
90 |
135 |
150 |
185 |
295 |
400 |
550 |
660 |
1030 |
1300 |
1950 |
3010 |
3800 |
5150 |
6360 |
|
|
有導流孔 |
97 |
145 |
162 |
200 |
318 |
432 |
596 |
713 |
1100 |
1400 |
2100 |
3250 |
4100 |
5560 |
6868 |
||
|
2.5 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
3640 |
4050 |
4467 |
||
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
無導流孔 |
95 |
145 |
163 |
200 |
330 |
420 |
575 |
735 |
1110 |
1380 |
2030 |
3210 |
4020 |
5320 |
6600 |
|
|
有導流孔 |
103 |
156 |
176 |
216 |
356 |
450 |
621 |
794 |
1198 |
1490 |
2192 |
3466 |
4340 |
5745 |
7130 |
||
4.0MPa主要外型尺寸及重量：
|
公稱壓力(MPa) |
尺寸(mm) |
||||||||||||||
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
||
|
4.0 |
L |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
|
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2195 |
2420 |
2800 |
3230 |
3640 |
||
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
346 |
380 |
445 |
490 |
560 |
|
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
796 |
880 |
1045 |
1190 |
1360 |
||
|
重量 |
無導流孔 |
110 |
168 |
200 |
350 |
460 |
670 |
870 |
1390 |
1620 |
2050 |
3140 |
4140 |
5550 |
|
|
有導流孔 |
118 |
181 |
215 |
378 |
497 |
723 |
939 |
1500 |
1750 |
2215 |
3390 |
4470 |
5995 |
||
6.4-16MPa主要外型尺寸及重量：
|
公稱壓力 |
尺寸(mm) |
||||||||||||||||
|
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
||
|
6.4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
|
|
H |
505 |
560 |
610 |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
||
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
430 |
480 |
530 |
580 |
670 |
770 |
|
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
650 |
735 |
810 |
905 |
1070 |
1230 |
||
|
重量 |
無導流孔 |
90 |
107 |
120 |
133 |
200 |
240 |
400 |
540 |
810 |
1200 |
1680 |
1980 |
2400 |
3850 |
500 |
|
|
有導流孔 |
97 |
116 |
130 |
143 |
216 |
260 |
432 |
583 |
875 |
1300 |
1815 |
2140 |
2590 |
4158 |
5400 |
||
|
10.0 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
|
|
|
H |
505 |
560 |
610 |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
|
|
||
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
430 |
480 |
530 |
580 |
|
|
|
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
650 |
735 |
810 |
905 |
|
|
||
|
重量 |
無導流孔 |
94 |
120 |
135 |
172 |
235 |
338 |
445 |
670 |
1190 |
1800 |
2470 |
2915 |
3370 |
|
|
|
|
有導流孔 |
102 |
130 |
145 |
185 |
254 |
365 |
480 |
725 |
1285 |
1945 |
2260 |
2980 |
3640 |
|
|
||
|
16.0 |
L |
300 |
340 |
380 |
425 |
480 |
530 |
620 |
730 |
850 |
|
|
|
|
|
|
|
|
H |
525 |
585 |
635 |
800 |
910 |
995 |
1250 |
1420 |
1600 |
|
|
|
|
|
|
||
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
|
|
|
|
|
|
|
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
|
|
|
|
|
|
||
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
