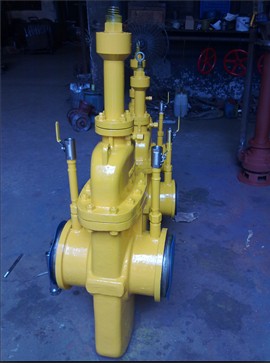

型號：ZDZ47F 更新時間：2020-09-08
特點：天然氣平板閘閥專用於天然氣、液體石油氣煤氣、油品等介質
ZDZ47F天(tian)然(ran)氣(qi)平(ping)板(ban)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)閘(zha)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。天然氣平板閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZDZ47F燃氣平板閘閥 |
| 產品型號 | ZDZ47F |
| 公稱通徑 | DN25-1000 |
| 壓力範圍 | PN0.6～6.4MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
天然氣平板閘閥專用於天然氣、液體石油氣煤氣、油品等。它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命。真正達到零泄漏。該閥開啟輕巧經久耐用。
①、係列代號：本公司係列代號為ZD
②、特殊要求代號：K—抗硫型
③、閥門類型代號：Z—閘閥
④、驅動方式代號：4—正齒輪傳動 5—傘齒輪傳動 9—電動 9B—防爆電動(手輪傳動略)
⑤、連接形式代號：4—法蘭連接 6—對焊連接
⑥、結構形式代號：7—暗杆平行式單閘板
⑦、結構特點代號：W—無導流孔(有導流孔省略)
⑧、密封麵材質代號：F—增強聚四氟乙烯
⑨、壓力等級代號：公稱壓力為MPa的10倍、磅級為實際數
⑩、閥體材料代號：C—WCB、P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti
例1：ZDZ47F-10C注釋：公稱壓力為1.0MPa、正齒輪傳動、法蘭連接、有導流孔、暗杆平行式單閘板閘閥，閥體材質為WCB，密封麵材質為增強聚四氟乙烯。
例2：ZD(K)Z67F-16C注釋：公稱壓力為1.6MPa、手動、對焊連接、有導流孔、抗硫暗杆平行式單閘板閘閥，閥體材質為WCB，密封麵材質為增強聚四氟乙烯。
產品結構特點：
①閥體采用鑄造結構。
②閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；並且該結構的啟閉力矩僅為普通閥門的1/2，能達 到輕鬆開、關閥門。
③閥座采用密封麵上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封麵同時清除閘板髒物的作用。
④閥門的閘板，無論是全開或是全關始終與密封麵吻合，密封麵得到保護不受介質直接衝刷，從而延長使用壽命。
⑤閥門在全開時，通道平滑為直線，流阻係數極小，無壓力損失，可通毛球清掃管線。
⑥閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖)，保證使用安全。
⑦采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
⑧直埋式閥門外表麵采用環氧煤瀝青防腐處理，能與管線同壽命。
ZDZ47F燃氣平板閘閥工作原理（如下圖所示）：
（圖1）：閥門內部壓力相當時閘板處於閉合狀態，閥座表麵PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。
（圖2）：對閥門施加管理壓力時壓力作用於閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼製閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然後是金屬對金屬密封，閥座也被牢固地撿到凹槽，在這一點O形圈阻止任何後部介質流。
（圖3）：閥體壓力泄放後，形成進口密封，管道壓力作用於進口閥座--使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈與閥座凹槽形成緊密的密封。
（圖4）：famenzidongxiefangduoyudeyali，dangfatiyalidayuguandaoyalishi，youyurepengzhang，jinkoufazuotuixiangaocao，fatineiduoyudeyalizaifazuoyuzhabanzhijianxiefangdaoguandaozhong。
產品性能規範：
|
壓力等級 |
常溫試驗壓力(MPa) |
適用溫度 |
適用介質 |
|||||
|
殼體試驗 |
左密封 |
右密封 |
低壓氣密封 |
普通型 |
抗硫型 |
|||
|
公稱壓力 (MPa)(PN) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～121℃或按用戶要求 |
石油、天然氣、水等非腐蝕性介質 |
含H2S、Co2 的石油、天然氣、水等腐蝕性介質 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
|
磅級(Lb)(Class) |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
|
300 |
7.5 |
5.5 |
5.5 |
0.6 |
||||
產品主要參數：
|
基本型號 |
ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F |
||
|
壓力等級範圍 |
PN0.6～6.4MPa(Class150～900) |
||
|
通徑範圍 |
DN25～1000mm(1"～40") |
||
|
驅動方式 |
手輪驅動 |
齒輪動、氣動、液動、電動 |
|
|
適用範圍 |
Class 150～300 |
Class400 |
Class 150～900 |
|
1"～40" |
1"～28" |
1"～40" |
|
產品采用標準：
|
設計依據 |
GB |
API |
|
|
設計標準 |
JB/T5298 |
API 6D |
|
|
結構長度 |
法蘭連接 |
GB/T 12221 |
API 6D |
|
焊接 |
GB/T 15188.1 |
||
|
連接法蘭 |
GB/T 9113 JB/T 79 |
ASME B16.5 |
|
|
對焊端 |
GB/T 12224 |
ASME B 16.25 |
|
|
試驗和檢驗 |
JB/T 9092 |
API 6D |
|
|
注：閥門可根據用戶要求設計製造。 |
|||
主要零件材料：
|
序號 |
零件名稱 |
材料 |
|
GB |
||
|
1 |
排汙堵頭 |
25 |
|
2 |
閥體 |
WCB |
|
3 |
閘板 |
16Mn+ENP |
|
4 |
閥座 |
16Mn |
|
5 |
O形圈 |
NBR |
|
6 |
密封圈 |
PTFE |
|
7 |
閥杆螺母 |
ZQAL9-4 |
|
8 |
閥杆 |
1Cr13 |
|
9 |
墊片 |
柔性石墨+1Cr18Ni9 |
|
10 |
閥蓋 |
WCB |
|
11 |
雙頭螺柱 |
35CrMo |
|
12 |
螺母 |
45 |
|
13 |
O形圈 |
NBR |
|
14 |
軸承 |
組件Package |
|
15 |
對開環 |
45 |
|
16 |
內六角螺釘 |
35 |
|
17 |
鍵 |
45 |
|
18 |
開關指示器 |
PTFE+1Cr18Ni9 |
|
19 |
手輪 |
Q235A |
|
20 |
螺母 |
35 |
主要零件材料：
|
序號 |
零件名稱 |
材料 |
|
GB |
||
|
1 |
排汙堵頭 |
25 |
|
2 |
閥體 |
WCB |
|
3 |
閘板 |
16Mn+ENP |
|
4 |
密封圈 |
PTFE |
|
5 |
閥座 |
16Mn |
|
6 |
O形圈 |
NBR |
|
7 |
閥杆螺母 |
ZQAL9-4 |
|
8 |
閥杆 |
1Cr13 |
|
9 |
O形圈 |
NBR |
|
10 |
閥蓋 |
WCB |
|
11 |
O形圈 |
NBR |
|
12 |
軸承 |
組件 |
|
13 |
對開環 |
45 |
|
14 |
內六角螺釘 |
45 |
|
15 |
雙頭螺柱 |
35CrMo |
|
16 |
螺母 |
NBR-18 |
|
17 |
鍵 |
45 |
手動、齒輪傳動、電動燃氣平板閘閥結構圖：
PN0.4-2.5MPa (Class150)主要外形尺寸及連接尺寸：
|
DN(mm) |
NPS(in) |
法蘭 |
對焊 |
手動 |
齒動 |
齒動裝置 |
電動 |
電動裝置 |
||||||
|
L |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
H |
H1 |
D0 |
||||
|
25 |
1 |
165 |
- |
85 |
228 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
|
32 |
11/4 |
165 |
- |
103 |
231 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
|
40 |
11/2 |
178 |
- |
115 |
240 |
250 |
- |
- |
- |
- |
- |
- |
- |
- |
|
50 |
2 |
178 |
216 |
130 |
255 |
250 |
- |
- |
- |
- |
- |
- |
- |
- |
|
65 |
21/2 |
190 |
241 |
160 |
355 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
|
80 |
3 |
203 |
283 |
180 |
360 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
|
100 |
4 |
229 |
305 |
214 |
400 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
|
125 |
5 |
254 |
381 |
257 |
460 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
|
150 |
6 |
267 |
403 |
300 |
500 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
|
200 |
8 |
292 |
419 |
388 |
570 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
|
250 |
10 |
330 |
457 |
475 |
680 |
400 |
475 |
700 |
350 |
0型 |
475 |
710 |
500 |
SMC-03 |
|
300 |
12 |
356 |
502 |
547 |
750 |
450 |
547 |
870 |
350 |
0型 |
547 |
880 |
305 |
SMC-00 |
|
350 |
14 |
381 |
572 |
625 |
875 |
450 |
625 |
995 |
450 |
1型 |
625 |
1015 |
305 |
SMC-00 |
|
400 |
16 |
406 |
610 |
712 |
1000 |
500 |
712 |
1120 |
450 |
1型 |
712 |
1130 |
305 |
SMC-00 |
|
450 |
18 |
432 |
660 |
785 |
1130 |
500 |
785 |
1280 |
450 |
1型 |
785 |
1360 |
305 |
SMC-0 |
|
500 |
20 |
457 |
711 |
880 |
1200 |
600 |
880 |
1350 |
450 |
1型 |
880 |
1430 |
305 |
SMC-0 |
|
600 |
24 |
508 |
813 |
1045 |
1420 |
800 |
1045 |
1570 |
500 |
2型 |
1045 |
1650 |
305 |
SMC-1 |
|
700 |
28 |
610 |
914 |
1190 |
1650 |
800 |
1190 |
1800 |
500 |
2型 |
1190 |
1910 |
305 |
SMC-1 |
|
800 |
32 |
660 |
914 |
1360 |
1880 |
1000 |
1360 |
2040 |
500 |
2型 |
1360 |
2140 |
305 |
SMC-1 |
|
900 |
36 |
771 |
1016 |
1510 |
2100 |
1000 |
1510 |
2280 |
600 |
3型 |
1510 |
2390 |
458 |
SMC-2 |
|
1000 |
40 |
811 |
- |
1715 |
2300 |
1200 |
1715 |
2480 |
600 |
3型 |
1715 |
2590 |
458 |
SMC-2 |
PN4.0-5.0MPa(Class300) 主要外形尺寸及連接尺寸：
|
DN(mm) |
NPS(in) |
法蘭 |
對焊 |
手動 |
齒動 |
齒動裝置 |
電動 |
電動裝置 |
|||||||
|
L |
|||||||||||||||
|
GB |
API |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
|
H |
H1 |
D0 |
|||
|
25 |
|
165 |
165 |
165 |
85 |
238 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
|
32 |
|
178 |
178 |
178 |
103 |
238 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
|
40 |
|
190 |
190 |
190 |
115 |
245 |
250 |
|
|
|
|
|
|
|
|
|
50 |
|
216 |
216 |
216 |
130 |
265 |
250 |
|
|
|
|
|
|
|
|
|
65 |
|
241 |
241 |
241 |
160 |
365 |
300 |
|
|
|
|
|
|
|
|
|
80 |
|
283 |
283 |
283 |
180 |
375 |
300 |
|
|
|
|
|
|
|
|
|
100 |
|
305 |
305 |
305 |
214 |
420 |
300 |
|
|
|
|
|
|
|
|
|
125 |
|
381 |
381 |
381 |
257 |
480 |
350 |
|
|
|
|
|
|
|
|
|
150 |
|
403 |
403 |
403 |
300 |
520 |
350 |
|
|
|
|
|
|
|
|
|
200 |
|
419 |
419 |
419 |
388 |
590 |
350 |
388 |
710 |
350 |
0型 |
388 |
720 |
305 |
SMC-00 |
|
250 |
|
457 |
457 |
457 |
475 |
700 |
400 |
475 |
820 |
350 |
0型 |
475 |
830 |
305 |
SMC-00 |
|
300 |
|
502 |
502 |
502 |
547 |
780 |
450 |
547 |
900 |
450 |
1型 |
547 |
910 |
305 |
SMC-0 |
|
350 |
|
572 |
762 |
762 |
625 |
895 |
450 |
625 |
1015 |
450 |
1型 |
625 |
1095 |
305 |
SMC-0 |
|
400 |
|
610 |
838 |
838 |
712 |
1020 |
550 |
712 |
1150 |
450 |
1型 |
712 |
1230 |
305 |
SMC-0 |
|
450 |
|
660 |
914 |
914 |
785 |
1150 |
700 |
785 |
1300 |
500 |
2型 |
785 |
1400 |
305 |
SMC-1 |
|
500 |
|
711 |
991 |
991 |
880 |
1220 |
800 |
880 |
1370 |
500 |
2型 |
880 |
1470 |
305 |
SMC-1 |
|
600 |
|
787 |
1143 |
1143 |
1045 |
1440 |
1000 |
1045 |
1620 |
600 |
2型 |
1045 |
1730 |
305 |
SMC-1 |
PN6.4MPa (Class400) 主要外形尺寸及連接尺寸：
|
DN(mm) |
NPS(in) |
法蘭 |
對焊 |
手動 |
齒動 |
齒動裝置 |
電動 |
電動裝置 |
||||||
|
L |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
H |
H1 |
D0 |
||||
|
50 |
2 |
216 |
250 |
158 |
265 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
|
65 |
21/2 |
241 |
280 |
190 |
365 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
|
80 |
3 |
283 |
310 |
225 |
375 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
|
100 |
4 |
305 |
350 |
255 |
420 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
|
125 |
5 |
381 |
400 |
275 |
480 |
400 |
- |
- |
- |
- |
- |
- |
- |
- |
|
150 |
6 |
403 |
450 |
330 |
520 |
400 |
- |
- |
- |
- |
- |
- |
- |
- |
|
200 |
8 |
419 |
550 |
410 |
590 |
500 |
388 |
710 |
350 |
0型 |
388 |
720 |
305 |
SMC-0 |
|
250 |
10 |
457 |
650 |
490 |
700 |
500 |
475 |
820 |
350 |
0型 |
475 |
830 |
305 |
SMC-0 |
|
300 |
12 |
502 |
750 |
570 |
780 |
600 |
547 |
900 |
450 |
1型 |
547 |
910 |
305 |
SMC-0 |
|
350 |
14 |
762 |
850 |
625 |
910 |
600 |
625 |
1015 |
450 |
1型 |
625 |
1095 |
305 |
SMC-1 |
|
400 |
16 |
838 |
950 |
735 |
1020 |
700 |
712 |
1150 |
450 |
1型 |
712 |
1230 |
305 |
SMC-1 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
