型號：XD71X 更新時間：2020-09-08

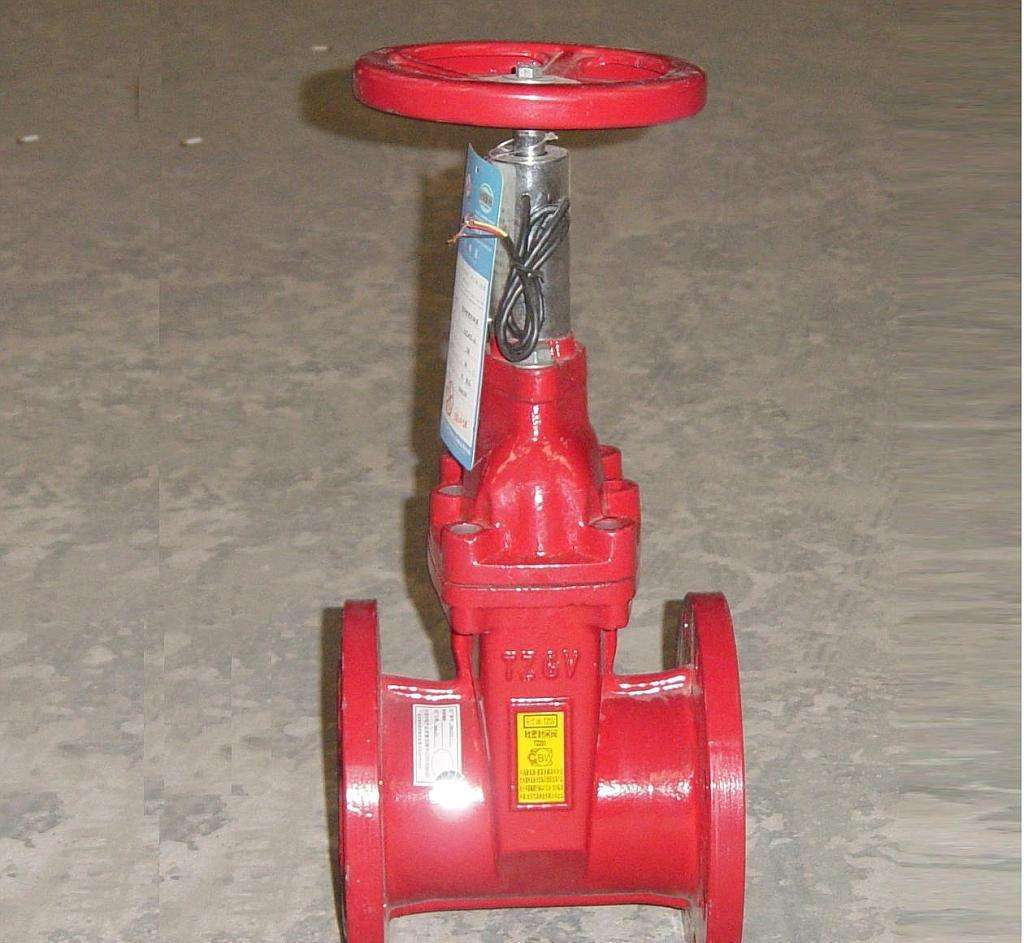

特點：消防專用信號閘閥以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用於消防係統。
消防專用信號閘閥除(chu)具(ju)有(you)彈(dan)性(xing)座(zuo)封(feng)閘(zha)閥(fa)的(de)優(you)點(dian)之(zhi)外(wai)，並(bing)可(ke)以(yi)較(jiao)直(zhi)觀(guan)顯(xian)示(shi)閥(fa)門(men)開(kai)啟(qi)程(cheng)度(du)，以(yi)便(bian)能(neng)在(zai)較(jiao)遠(yuan)處(chu)判(pan)別(bie)閥(fa)門(men)的(de)開(kai)度(du)，及(ji)時(shi)采(cai)取(qu)相(xiang)應(ying)措(cuo)施(shi)。啟(qi)閉(bi)迅(xun)速(su)可(ke)靠(kao)，故(gu)常(chang)應(ying)用(yong)於(yu)消(xiao)防(fang)係(xi)統(tong)。
消防專用信號閘閥產品結構特點：
|
公稱壓力：1.0～2.5MPa |
工作溫度：0～80℃ |
法蘭標準：GB/T 17241.6 GB9113 |
|
公稱通經：50～400mm |
適用介質：水、油、氣等 |
試驗標準：GB13927 AP1598 |
整體包膠閥芯
qiumozhutiegujianeiwaicaiyonggaoxingnengxiangjiaohezuixinliuhuajishujinxingzhengtibaofu，tiehejinmilaokao，jihechicunjingque，mifengdanxingjia，chedijiangfaxinjinshuyuliutigeli，naifushi。
一體式銅螺母
閥芯的銅螺母與球墨鐵骨架，采用特種工藝緊密連接為一體，確保的長期操作和水流衝擊下也不會鬆脫，避免造成閥門的控製失效。
平底式閥座
本公司彈性座封信號閘閥底部采用全流域直通式設計，等同於一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。
自密封閥蓋
閥蓋與閥體間采用自密封結構設計，在許用壓力範圍內，流體壓力越高，密封越緊密。
特殊上密封
閥杆與閥蓋間的上密封結構，采用三隻o形密封圈設計，與傳統閘閥的填料密封結構相比，道道密封緊密，磨擦阻力大幅減少。在閥門處於任何開度、有壓力且具備閥杆安全鎖定功能，確保在操作和維護過程中閥杆不會被壓力衝出，避免造成人員傷害
結構輕巧
緊湊的結構，使最大工作高度較傳統閘閥降低60mm-300mm以上，節省工程空間；本體采用球墨鑄鐵材料，重量較傳統閘閥減輕約20％-30％，安裝維修便利。
食品級衛生要求
閥體內部以無毒環氧樹脂塗裝，閥芯內外表麵以橡膠完全包覆，不會出現鏽水或腐蝕現象，可直接用於生活飲用水係統、食品醫藥行業。
消防專用信號閘閥主要零件的材料說明：
|
名稱 |
材質 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵 +三元乙 丙 或 丁 腈 橡 膠 |
|
中口墊 |
丁腈橡膠、三元乙 丙 |
|
密封圈 |
丁腈橡膠 |
|
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥杆 |
不鏽鋼 |
|
螺栓 |
不鏽鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
閥 杆 螺 母 |
銅 合 金 |
|
手輪（傳動帽） |
可鍛鑄鐵 |
主要外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
|
Hmin(全開) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
|
Hmax(全開) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
|
