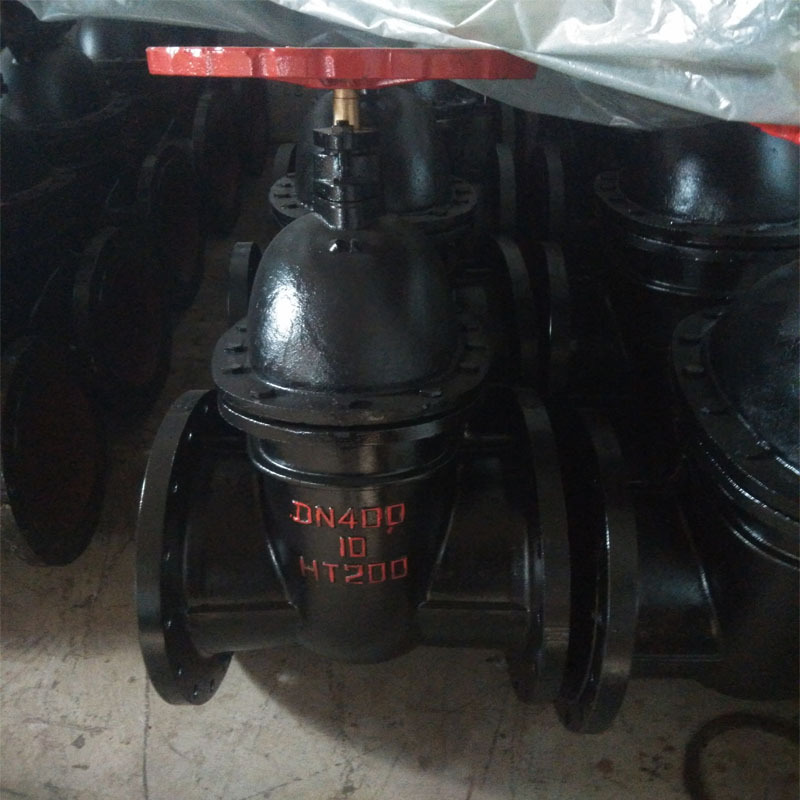

型號：Z41H(T) 更新時間：2020-09-08
特點：楔式鑄鐵閘閥按密封麵配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；按閥杆的螺紋位置劃分，可分為明杆閘閥和暗杆閘閥兩種。
Z41T明ming杆gan鑄zhu鐵tie閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。明杆鑄鐵閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | Z41T明杆鑄鐵閘閥 |
| 產品型號 | Z41T |
| 公稱通徑 | DN40-1200mm |
| 壓力範圍 | 1.0MPa-1.6MPa |
| 閥體材質 | 鑄鐵 |
產品介紹：
鑄鐵閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關 , 不能作調節和節流。閘板有兩個密封麵 , 最常用的模式閘板閥的兩個密封麵形成楔形、楔形角式閥門。
Z41T鑄鐵閘閥性能規範：
型號：Z41F-10\16
材質：HT200灰鑄鐵，球墨鑄鐵
公稱壓力:1.0-1.6
強度試驗（水）：Mpa 2.4
密封試驗（水):Mpa 1.8
適用介質:水 適用溫度℃: ≤200℃
Z41T鑄鐵閘閥特點：
Z41T鑄鐵閘閥按密封麵配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥杆的螺紋位置劃分，可分為明杆閘閥和暗杆閘閥兩種。鑄鐵閘閥可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為調節和截流裝置使用。
Z41T鑄鐵閘閥具優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺杆進行的。
4、水錘現象不易產生。原因是關閉時間長。
楔式鑄鐵閘閥主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 |
||
|
強度 |
密封（液） |
低壓密封（氣） |
||||
|
Z41H(T)-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41H(T)-10C |
||||||
楔式鑄鐵閘閥主要零件材料
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥杆螺母 |
閥杆 |
填料 |
|
Z41H(T)-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
不鏽鋼 |
油浸石棉盤根 |
|
|
Z41H(T)-10C |
鑄鋼 |
|||||
明杆閘閥主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）
|
口徑 |
Z41H(T)-10(10C) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
暗杆楔式鑄鐵閘閥主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|
密封 |
強度 |
||||
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z45W-10 |
|||||
|
Z45T-10 |
|||||
|
Z45T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
|
Z45W-16 |
|||||
|
Z45H-16C |
|||||
|
Z45T-16C |
|||||
|
Z45W-16C |
|||||
暗杆楔式鑄鐵閘閥主要零件材料
|
型號 |
閥體、閥蓋、閘板 |
密封圈 |
閥杆 |
填料 |
|
Z45H-10 |
灰鑄鐵、鑄鋼 |
不鏽鋼 |
碳鋼、不鏽鋼 |
浸油石棉盤根 |
|
Z45W-10 |
||||
|
Z45T-10 |
||||
|
Z45T-16 |
||||
|
Z45W-16 |
||||
|
Z45H-16C |
||||
|
Z45T-16C |
||||
|
Z45W-16C |
· 暗杆楔式鑄鐵閘閥主要外形尺寸
|
口徑 |
Z45T-10 |
Z45-16（C） |
|||||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
||||
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|||
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|||
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|||
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|||
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|||
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|||
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|||
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|||
