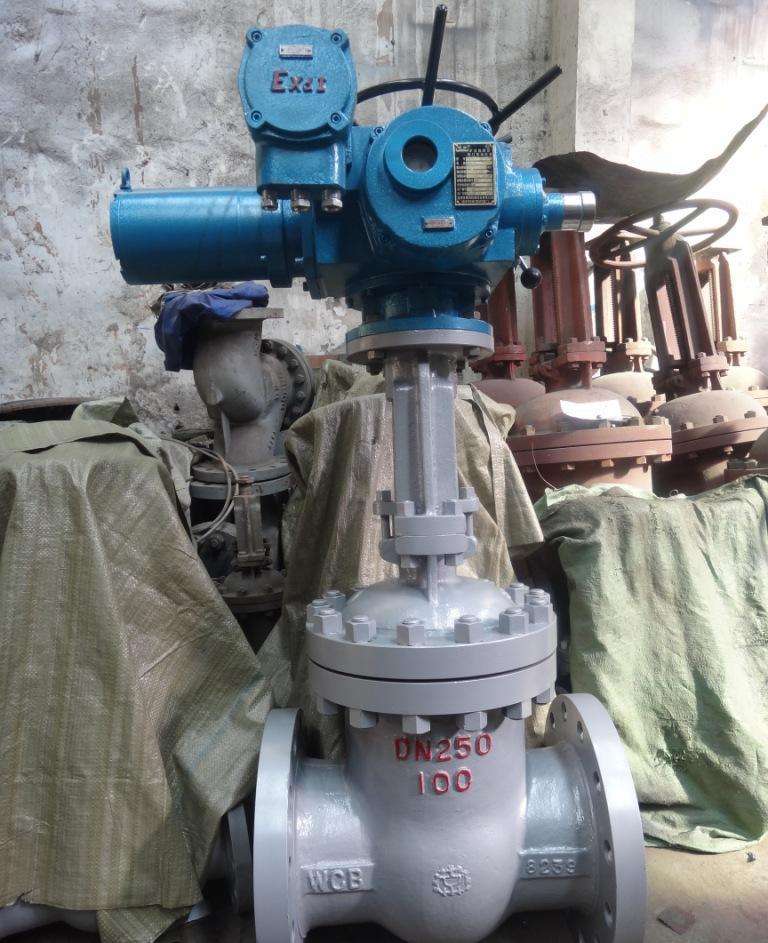

電動彈性座封閘閥

Z945X電(dian)動(dong)彈(dan)性(xing)座(zuo)封(feng)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)閘(zha)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。電動彈性座封閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工
，液化石油氣
，車船製造設備，水、石油
、啤酒、製藥、電力，機械設備閥門、電子工業閥門
，城建閥門
、工業管道閥門、通用零部件、工業設備、消防暖通
、過濾設備、環保設備等領域。

產品名稱	電動彈性座封閘閥
產品型號	Z945X
公稱通徑	DN50～DN600
壓力範圍	PN10～PN25
閥體材質	鑄鐵 ，球墨鑄鐵，鑄鋼 ，不鏽鋼

產品介紹：

Z945X電動彈性座封閘閥的啟閉件是閘板
，閘板的運動方向與流體方向相垂直
，閘閥隻能作全開和全關, 不能作調節和節流。暗杆彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生鏽的現象
，更有效的節約安裝空間。彈性座封彈性座封閘閥可廣泛用於自來水、汙水、建築、石油、化工
、食品、醫藥
、輕紡、電力、船舶
、治金、能源係統等流體管線上作為調節和截流裝置使用。

應用範圍：
電動彈性座封彈性座封閘閥特別適用於生活飲用水係統
、食品醫藥行業、工業給排水及汙水處理、天燃氣與煤氣等，彈性座封閘閥也可廣泛用於自來水
、汙水、建築、石油
、化工、食品、醫藥
、輕紡、電力、船舶
、治金、能源係統等流體管線上。

結構特點：
平底式閥座
永(yong)嘉(jia)閥(fa)門(men)供(gong)應(ying)網(wang)公(gong)司(si)彈(dan)性(xing)座(zuo)封(feng)閘(zha)閥(fa)底(di)部(bu)采(cai)用(yong)全(quan)流(liu)域(yu)直(zhi)通(tong)式(shi)流(liu)道(dao)設(she)計(ji)，等(deng)同(tong)於(yu)直(zhi)管(guan)道(dao)，無(wu)滯(zhi)流(liu)凹(ao)腔(qiang)結(jie)構(gou)，流(liu)阻(zu)小(xiao)，確(que)保(bao)流(liu)體(ti)暢(chang)通(tong)
，不(bu)易(yi)沉(chen)積(ji)雜(za)物(wu)，也(ye)不(bu)會(hui)對(dui)介(jie)質(zhi)造(zao)成(cheng)二(er)次(ci)汙(wu)染(ran)。

全包覆閘板：
閘板采用球鐵QT500-7骨架整體包覆高性能橡膠，成熟的硫化技術和先進的硫化工藝，徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。
閥杆螺母與閘板兩體式結構，保證足夠自由度
，啟閉靈活並無卡阻現象。

在線更換密封圈：
特殊軸封結構，全開時可在線不停水更換密封圈
；

可靠的上密封：
閥杆與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構
，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。

防腐性能：
殼體（球鐵QT500-7）內外表麵靜電噴塗環氧樹脂粉末
，塗層均勻牢固，絕不露鐵；中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸

，以防腐蝕。

食品級衛生要求：
閘閥內腔噴塗無毒環氧樹脂粉末，符合DVGW標準（德國），遠高於GB/T17219要求；閥杆、閥杆螺母等內件采用不鏽鋼或青銅
，不受水腐蝕；包覆橡膠符合飲用水衛生標準

附加功能：
可提供閥門開度指示、地下直埋、防盜鎖控等附加功能。

標準規範：
設計製造標準：CJ/T 216-2005
、JB/T6376-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料與工況：

NO	零件名稱	材質
1	閥體	灰鑄鐵、球墨鑄鐵 、鑄鋼
2	閘板	球墨鐵鐵外覆三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠、三元乙丙
5	閥蓋	灰鑄鐵、球墨鑄鐵 、鑄鋼
6	閥杆	不鏽鋼
7	“O”形密封圈	丁睛橡膠 、三元乙丙
8	止推軸承	錫青鋼
9	螺栓	不鏽鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪（傳動帽）	鑄鐵

彈性座封彈性座封閘閥外形連接尺寸及重量：

產品代號	公稱通徑	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
				1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa				1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
RVC(H)X-005	50	178	99	125		165		340	19	3	4-19		M16
RVC(H)X-0065	65	190	118	145		185		370	19	3	4-19		M16
RVC(H)X-0080	80	203	132	160		200		410	19	3	8-19		M16
RVC(H)X-0100	100	229	156	180		220		450	19	3	8-19		M16
RVC(H)X-0125	125	254	184	210		250		480	19	3	8-19		M16
RVC(H)X-0150	150	267	211	240		285		550	19	3	8-23		M20
RVC(H)X-0200	200	292	266	295		340		630	20	3	8-23	12-23	M20
RVC(H)X-0250	250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
RVC(H)X-0300	300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
RVC(H)X-0350	350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
RVC(H)X-0400	400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
RVC(H)X-0450	450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
RVC(H)X-0500	500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
RVC(H)X-0600	600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33

購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用
，並嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）、帶傳動機構的閘閥
，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
