型號：ZSPQ 更新時間：2020-05-18
特點：具有結構簡單，操作方便，使用可靠，快速開閉等特點，主要應用於無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉
ZSPQ氣(qi)動(dong)活(huo)塞(sai)切(qie)斷(duan)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)調(tiao)節(jie)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。氣動活塞切斷閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZSPQ氣動活塞切斷閥 |
| 產品型號 | ZSPQ |
| 公稱通徑 | DN20-DN300 |
| 壓力範圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹

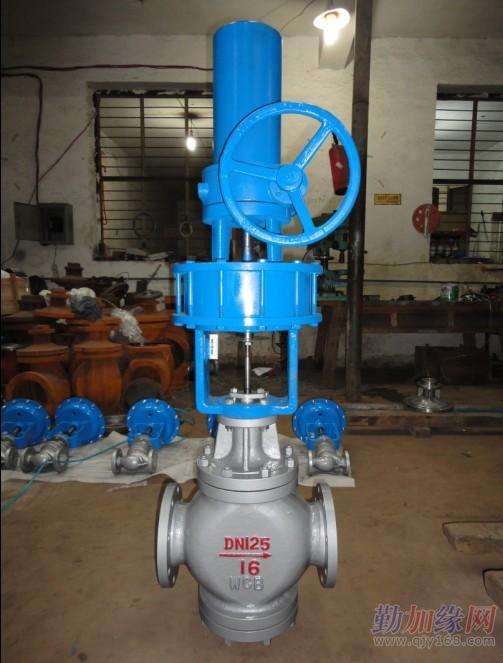

ZSPQ氣動活塞切斷閥機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單，操作方便，使用可靠，快速開閉等特點，主要應用於無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控製係統中
規格與技術參數
1、調節機構主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑mm |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
|
額定流量係數kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力MPa |
ZSPQ4.0 |
||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
|||||||
|
介質溫度℃ |
-60～+150(常溫)、-60～+450(中溫)、 -60～550（高溫）、-250～-60（低溫） |
||||||||||
|
流量特性 |
兩位快開式 |
||||||||||
|
配執行機構 |
ZSD-2 |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|||||||
|
法蘭尺寸 |
按JB79-59 |
||||||||||
|
法蘭型式 |
法蘭密封麵按JB77-59，中凹式 |
||||||||||
|
閥體材質 |
|
||||||||||
|
|
ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
||||||||||
2、活塞執行機構主要技術參數
|
型 號 |
ZSD-2 |
ZSD-3 |
ZSD-4 |
ZSD-5 |
|
活塞直徑mm |
150 |
200 |
300 |
400 |
|
有效麵積cm2 |
175 |
305 |
700 |
1245 |
|
行 程mm |
10;16 |
25 |
40 |
60 |
|
進氣孔螺紋 |
M16×15 |
M20×1.5 |
M24×2 |
|
|
最大輸出力N |
7200 |
012800 |
29300 |
52000 |
|
操作氣源壓KPa |
500 |
|||
3、性能指標
常溫型
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
泄漏量 |
軟密封 |
0 |
||||||||||
|
硬密封 |
1 |
3 |
5 |
7 |
9 |
|||||||
|
切斷時間s |
1～2 |
2～4 |
||||||||||
|
額定行程偏差％ |
±15 |
|||||||||||
注：泄漏量用水佬試驗
4、允許壓差
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
|||||
|
（2.5） |
（1.7） |
（1.0） |
（1.1） |
（0.8） |
（1.6） |
||||||
注：括號內數據為氣關式閥允許壓關差
可配附件
手輪、電磁閥、回訊器（或行程開關）
外形尺寸
|
公稱通徑 |
L |
H2 |
帶手輪 |
不帶手輪 |
|||||
|
H |
H1 |
H3 |
重量Kg |
H |
H1 |
重量Kg |
|||
|
20 |
180 |
53 |
662 |
447 |
222 |
39 |
574 |
359 |
26 |
|
25 |
190 |
111 |
732 |
447 |
222 |
46 |
644 |
359 |
33 |
|
32 |
210 |
117 |
744 |
447 |
222 |
48 |
656 |
359 |
35 |
|
40 |
230 |
131 |
885 |
570 |
280 |
85 |
778 |
463 |
61 |
|
50 |
255 |
146 |
915 |
570 |
280 |
89 |
808 |
463 |
65 |
|
65 |
285 |
181 |
1131 |
706 |
389 |
135 |
969 |
542 |
97 |
|
80 |
310 |
190 |
1147 |
706 |
389 |
143 |
983 |
542 |
99 |
|
100 |
355 |
194 |
1155 |
706 |
389 |
163 |
991 |
542 |
109 |
|
125 |
425 |
256 |
1588 |
1022 |
389 |
305 |
1305 |
739 |
218 |
|
150 |
460 |
266 |
1608 |
1022 |
389 |
331 |
1325 |
739 |
244 |
|
200 |
560 |
289 |
1659 |
1022 |
389 |
445 |
1376 |
739 |
258 |
2、中溫型氣動活塞切斷閥外形尺寸
|
公稱通徑 |
L |
H2 |
帶手輪 |
不帶手輪 |
|||||
|
H |
H1 |
H3 |
重量Kg |
H |
H1 |
重量Kg |
|||
|
20 |
180 |
53 |
813 |
447 |
222 |
43 |
725 |
359 |
30 |
|
25 |
190 |
111 |
883 |
447 |
222 |
52 |
795 |
359 |
39 |
|
32 |
210 |
117 |
895 |
447 |
222 |
54 |
807 |
359 |
41 |
|
40 |
230 |
131 |
1036 |
570 |
280 |
90 |
929 |
463 |
66 |
|
50 |
255 |
146 |
1066 |
570 |
280 |
95 |
969 |
463 |
71 |
|
65 |
285 |
181 |
1296 |
706 |
389 |
145 |
1132 |
542 |
101 |
|
80 |
310 |
190 |
1310 |
706 |
389 |
155 |
1146 |
542 |
111 |
|
100 |
355 |
194 |
1318 |
706 |
389 |
172 |
1154 |
542 |
128 |
|
125 |
425 |
256 |
1803 |
1022 |
389 |
327 |
1520 |
739 |
240 |
|
150 |
460 |
266 |
1823 |
1022 |
389 |
356 |
1540 |
739 |
269 |
|
200 |
560 |
289 |
1874 |
1022 |
389 |
464 |
1591 |
739 |
377 |
3、高溫型氣動活塞切斷閥外形尺寸
|
公稱通徑 |
L |
H2 |
帶手輪 |
不帶手輪 |
|||
|
H |
H1 |
H3 |
H |
H1 |
|||
|
20 |
180 |
53 |
1018 |
447 |
222 |
930 |
359 |
|
25 |
190 |
111 |
1088 |
447 |
222 |
1000 |
359 |
|
32 |
210 |
117 |
1100 |
447 |
222 |
1012 |
463 |
|
40 |
230 |
131 |
1242 |
570 |
280 |
1135 |
463 |
|
50 |
255 |
146 |
1272 |
570 |
280 |
1165 |
542 |
|
65 |
285 |
181 |
1550 |
649 |
280 |
1443 |
542 |
|
80 |
310 |
190 |
1558 |
649 |
280 |
1451 |
542 |
|
100 |
355 |
194 |
1566 |
649 |
280 |
1459 |
739 |
|
125 |
425 |
256 |
2028 |
872 |
378 |
1895 |
739 |
|
150 |
460 |
266 |
2048 |
872 |
378 |
1915 |
739 |
|
200 |
560 |
289 |
2094 |
872 |
378 |
1961 |
739 |
4、低溫型氣動活塞切斷閥外形尺寸
|
公稱 |
L |
H2 |
H3 |
-100℃ |
-200℃ |
-250℃ |
|||||||||
|
帶手輪 |
不帶手輪 |
帶手輪 |
不帶手輪 |
帶手輪 |
不帶手輪 |
||||||||||
|
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
H1 |
H |
||||
|
20 |
180 |
53 |
222 |
500 |
1127 |
500 |
1039 |
700 |
1327 |
700 |
1239 |
900 |
1527 |
900 |
11439 |
|
25 |
190 |
111 |
222 |
500 |
1181 |
500 |
1093 |
700 |
1381 |
700 |
1293 |
900 |
1581 |
900 |
1491 |
|
32 |
210 |
117 |
222 |
500 |
1193 |
500 |
1105 |
700 |
1393 |
700 |
1305 |
900 |
1593 |
900 |
1505 |
|
40 |
230 |
131 |
280 |
500 |
1310 |
500 |
1203 |
700 |
1510 |
700 |
1403 |
900 |
1710 |
900 |
1603 |
|
50 |
255 |
146 |
280 |
500 |
1335 |
500 |
1228 |
700 |
1535 |
700 |
1428 |
900 |
1735 |
900 |
1628 |
|
65 |
285 |
181 |
389 |
600 |
1554 |
600 |
1447 |
800 |
1754 |
800 |
1647 |
1000 |
1954 |
1000 |
1847 |
|
80 |
310 |
190 |
389 |
600 |
1565 |
600 |
1458 |
800 |
1765 |
800 |
1658 |
1000 |
1965 |
1000 |
1858 |
|
100 |
355 |
194 |
389 |
600 |
1569 |
600 |
1462 |
800 |
1769 |
800 |
1662 |
1000 |
1769 |
1000 |
1862 |
|
125 |
425 |
256 |
389 |
700 |
1942 |
700 |
1809 |
900 |
2142 |
900 |
2009 |
1100 |
2342 |
1100 |
2209 |
|
150 |
460 |
266 |
389 |
700 |
1952 |
700 |
1819 |
900 |
2152 |
900 |
2019 |
1100 |
2352 |
1100 |
2219 |
|
200 |
560 |
289 |
389 |
700 |
1982 |
700 |
1849 |
900 |
2182 |
900 |
2049 |
1100 |
2382 |
1100 |
2249 |
氣動活塞切斷閥主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
ZG230-450 ZG1Cr18Ni9Ti |
|
閥芯、閥杆 |
1Cr18Ni9 |
|
密封、填料 |
v型聚四氟乙烯 |
|
密封墊 |
1Cr18Ni9夾石棉板 |
|
蝸杆 |
45 |
|
O型密封圈 |
耐油橡膠 |
|
壓縮彈簧 |
60Si2Mn |
|
支架 |
QT420-10 |
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 |
HT200 |
|
推杆 |
2Cr13 |
