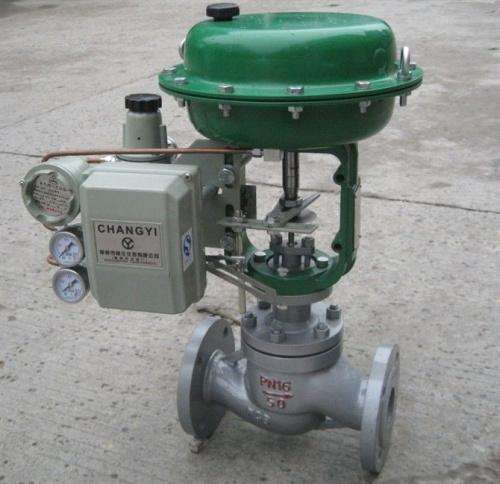

ZJHN型精小型氣動薄膜雙座調

產品主要特點：
頂底、層雙導向雙座調節閥，工作時穩定性好。
有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
閥體按流體動力學原理設計的等截麵低流阻流道
，額定流量係數大。
不平衡力小，允許使用壓差較大。
執行機構采用多彈簧結構

，高度減小30%。重量減輕30%。
可調範圍大，固有可調比為50%。
ZXNV型波紋管密封型調節閥對移動的閥杆形成了完全密封，堵絕流體外漏。
ZXNJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合。

產品零件材質：

閥體、閥蓋：HT200，50ZG芯、閥座：1Cr18Ni9Ti
，司太萊合金堆焊
填 料：聚四氟乙烯

，柔性石墨
波 紋 管：1Cr18Ni9Ti
填 片：橡膠石棉板、10#
、1Cr18Ni9Ti


、石棉纏繞墊片
膜 蓋：A3
波 紋 膜 片：丁晴橡膠夾增強滌綸織物
彈 簧：60SiMn
閥杆
、推杆：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯

公稱通徑DN（mm）

25

32

40

50

65

80

100

125

150

200

額定流量係數（KV）

直線

12.1

19.4

30.3

48.3

75.9

121

193.6

302.5

484

759

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

額定行程L（mm）

16

25

40

60

膜片有效麵積Ae（cm2）

280

400

600

1000

公稱壓力PN（MPa）

1.6、4.0、6.4

固有流量特性

直線、等百分比

固有可調比

50

信號範圍Pr（KPa）

20～100、40～200
、20～60

、60～100
、80～240

氣源壓力Ps（MPa）

0.14~0.4

允許泄漏量（l/h）

II級（5×10-3×閥額定容量） IV級（10-3×閥額定容量）

工作溫度t（℃）

常溫型

-20～200、-40～250、-60～250

工作溫度t（℃）

散熱型

-40～450
、-60～450

工作溫度t（℃）

高溫型

450～650

工作溫度t（℃）

低溫型

-60～-100
、-100～-200、-200～-250

膜片有膠麵積Ae（cm2）

280

400

600

1000

信號範圍Pr（KPa）

20-100

40-200

20-100

40-200

20-100

40-200

20-100

40-200

氣源壓力Ps（MPa）

0.14

0.25

0.14

0.25

0.14

0.25

0.14

0.25

需配附件

-

P

-

P

-

P

-

P

公稱通徑DN（mm）
及
閥座直徑d（mm）

25

12

5.57

6.40

32

15

6.16

6.40

40

20
25

5.57

6.40

6.16

6.40

4.90

6.40

50

25
32
40

6.16

6.40

4.90

6.40

3.90

6.40

65

32

4.48

6.40

80

40
50
65

3.90

6.40

4.48

6.40

3.63

6.40

100

50
65
70

4.48

6.40

3.63

6.40

2.90

6.40

125

65

3.85

6.40

150

70
100
125

2.89

6.40

3.85

6.40

3.20

6.40

200

100
125
150

3.85

6.40

3.20

6.40

1.60

4.81
