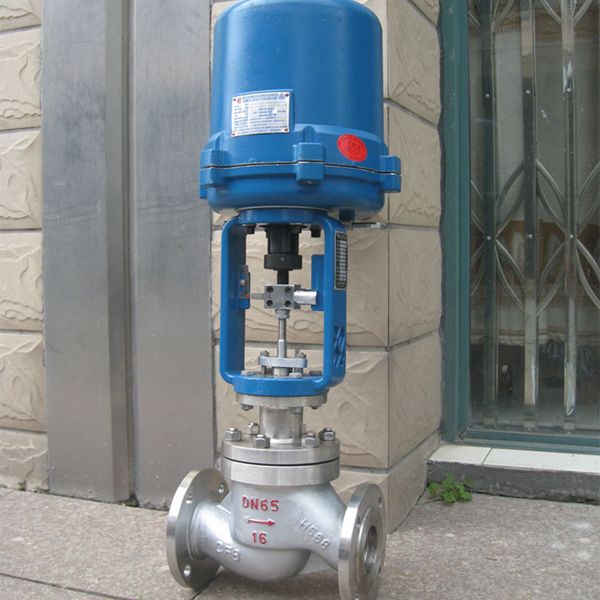

型號：ZDLM 更新時間：2020-05-22
特點：ZDLM電子式電動套筒調節閥,由PS係列或3610係列直行程電動執行機構和低流阻直通套筒閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。
ZDLPdianzishidiandongdanzuotiaojiefayoubengongsijingxinshengchandeyikuantiaojiefa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電子式電動單座調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電子式電動單座調節閥 |
| 產品型號 | ZDLP、ZDLN |
| 公稱通徑 | DN25-200 |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
ZDLP電子式電動單座調節閥由PSL係列和3810L係列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控製儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控製，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用於化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控係統中。ZDLP電動單座調節閥與ZAZP電動單座調節閥隻是執行機構的不同。用戶可根據實際工況要求來選購。
閥體參數：
|
型式 |
直通單座鑄造球型閥 |
|
公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
公稱壓力 |
PN1.6、4.0、6.4MPa |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材料 |
鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上閥蓋 |
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件：
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
材料 |
不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、 |
執行機構：
|
型號 |
381LSA-08 |
381LSA-20 |
381 LSA -30 |
381 LSA -50 |
381 LSA -65 |
381 LSA -99 |
381 LSA -160 |
|
隔爆型號 |
381-08 |
381-20 |
381-30 |
381-50 |
381-65 |
381-99 |
381-160 |
|
輸出力推（N） |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L（mm） |
30 |
60 |
100 |
||||
|
工作速度（mm/S） |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC |
||||||
|
防護等級：相當IP55 隔爆標誌：ExdⅡBT4 手操功能：手柄 |
|||||||
|
環境溫度：-25～+70℃環境濕度：≤95% |
|||||||
技術參數：
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑dn（mm） |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量係數Kv |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
||||||
|
配用執行機構型號 |
381LSA /381-20 |
381LSA /381-30 |
381LSA /381-50 |
381LSA /381-65 |
||||||
|
允許壓差（Mpa） |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
性能指標：
|
項目 |
技術指標 |
|||
|
基本誤差% |
±2.5 |
|||
|
回差% |
≤2.0 |
|||
|
死區% |
≤1.0 |
|||
|
始終點偏差% |
電開 |
|
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
電關 |
|
始點 |
±2.5 |
|
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
|||
|
泄露量l/h |
0.1%×閥額定容量 |
|||
|
可調範圍R |
30:1 |
|||
結構圖：
外形尺寸：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
|
D |
225 |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
|
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
|
H1 |
PN16/40 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64 |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
|
H3 |
PN16/40 |
144 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN64 |
156 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
|
H2 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
|
H4 |
459 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
|
H5 |
PN16/40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
|
