型號：ZDLS 更新時間：2020-05-22

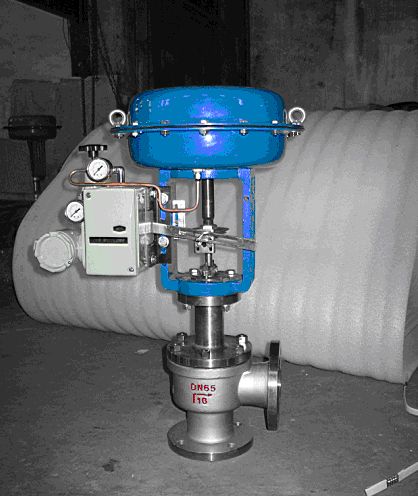

特點：ZDLS電子式電動角形高壓調節閥,由PS係列和3610係列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度,達到對壓力、流量、液位、溫度
ZDSJ電dian動dong角jiao型xing調tiao節jie閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan調tiao節jie閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。電動角型調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZDSJ電動角型調節閥 |
| 產品型號 | ZDSJ |
| 公稱通徑 | DN20-DN200mm |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼，不鏽鋼，鍛鋼 |
產品介紹：
ZDSJ電子式直行程電動角型調節閥，配用德國進口PS係列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用於高壓差、高粘度、hanyouxuanfuwuhekelizhuangwuzhiyetidetiaojie，keyibimianjiejiao，dusai，yebianyuzijieheshuiqingxi，jiaoxingfayibanshiyongyudijincechudechanghe，yinweizheyangkeshitiaojieyoujiaohaodewendingxing。
主要技術參數：
●閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
●上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不鏽鋼波紋管
閥芯形式：上導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
●執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）係列電子式直行程執行機構。
防爆型選用3810係列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
規格參數表：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量係數Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|||||||
|
允許壓差ΔMPa |
6.1 |
3.8 |
2.3 |
1.4 |
1.0 |
2.3 |
1.6 |
1.0 |
0.8 |
0.6 |
0.4 |
|
|
|
|
基本誤差% |
±2.5 |
|||||||||||||
|
回差% |
2.5 |
|||||||||||||
|
死區% |
1.0 |
|||||||||||||
|
始終點偏差% |
±2.5 |
|||||||||||||
|
額定行程偏差% |
2.5 |
|||||||||||||
|
允許泄漏量Q |
Kv值的0.1% |
|||||||||||||
|
可調範圍 |
30:1 |
|||||||||||||
|
配電動執行器型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|||||||
|
3810L |
SA-08 |
381LSA-30 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
||||||||
|
公稱壓力 介質溫度閥 體材料 |
1.6MPa |
常溫-20℃～+200℃鑄鐵HT200 |
||||||||||||
|
4.0MPa |
常溫-20℃～+200℃鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
|||||||||||||
|
中溫-40℃～+450℃鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
||||||||||||||
|
6.4MPa |
常溫-20℃～+200℃鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
|||||||||||||
|
中溫-40℃～+450℃鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
||||||||||||||
主要零件材料及推薦使用溫度範圍：
|
閥體材料 |
公稱 |
介質工作溫度℃ |
|||||||||||||
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
最大工作壓力MPa |
|||||||||||||||
|
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25 |
4.0 6.4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
|
鑄不鏽鋼ZG1Cr18Ni9Ti |
4.0 6.4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
結構圖、安裝尺寸和重量：
|
公稱通徑DN（mm） |
L（mm） |
H1mm |
H（mm） |
Rmm |
重量（kg） |
|
|
PN（MPa） |
常溫 |
中溫 |
PN1.6 MPa |
|||
|
1.6 |
||||||
|
20 |
100 |
100 |
740 |
870 |
176 |
15.5 |
|
25 |
115 |
115 |
740 |
870 |
176 |
25 |
|
32 |
130 |
130 |
785 |
915 |
176 |
27.5 |
|
40 |
130 |
130 |
770 |
900 |
176 |
28.5 |
|
50 |
150 |
150 |
785 |
920 |
176 |
32.5 |
|
65 |
170 |
170 |
915 |
1080 |
225 |
59 |
|
80 |
190 |
190 |
975 |
1140 |
225 |
59 |
|
100 |
215 |
215 |
1035 |
1200 |
225 |
87 |
|
125 |
250 |
250 |
1145 |
1285 |
225 |
133 |
|
150 |
275 |
275 |
1200 |
1340 |
225 |
171 |
|
200 |
325 |
325 |
1255 |
1400 |
225 |
269 |
