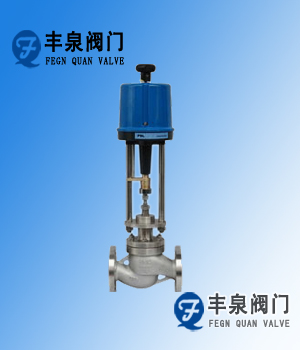

ZSAP電子式電動頂導向調節閥

公稱通徑mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

閥座通徑mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

250

300

可與本公司

商洽生產

額定流量係數kv



直線型

0.08

0.12

0.20

0.32

0.5

0.8

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力(MPa)

0.6
，1.6

，2.5，4.0，6.4

行程(mm)

10

16

25

40

60

100

流量特性

直線

直線
，等百分比，快開

工作溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)

，特殊訂貨-100～600℃

法蘭尺寸

符合JB78-59


、JB79-59標準
，可按JB/79.1-94、JB
、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

WCB(ZG230-450)
、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥芯材質

1Cr18Ni9
，SS304
，0Cr18Ni12Mo2Ti
，SS316，ZG1Cr18Ni9Ti

閥體型式

直通單座鑄造球型閥

上閥蓋型式

普通式（常溫），熱片式（中溫），長頸式（低溫）

配用電動執行機構型號

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08

361LXA-08

361LSA-20

361LSB-30

361LSB-

50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-

50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。

2. 工作溫度
、公稱壓力、公稱通徑超出列表範圍的產品可與本公司商洽解決

性能



1、ZSAP電子式電動頂導向調節閥執行機構主要技術參數

型號

額定輸出力N

速度mm/s

技術參數

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08

361LXA-08

1000

800

800

0.25

4.2

4.2

電源：AC220V 50Hz

輸入信號：DC4-20mA

DC1-5V

(信號線用屏蔽線)

輸出信號：DC4～20mA

防護等級：IP67

帶手輪



電源：AC220V 50Hz

輸入信號：DC4-20mA

DC1-5V

(信號線用屏蔽線)

輸出信號：DC4～20mA

防護等級：相當IP55

隔爆標誌：ExdⅡBT4

帶手柄

202

361LSA-20

361LXA-20

2000

2000

2000

0.50

2.1

2.1

204

361LSB-30

361LXB-30

4500

3000

3000

0.50

3.5

3.5

208

361LSB-50

361LXB-50

8000

5000

5000

1.00

1.7

1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0

2、ZSAP電子式電動頂導向調節閥性能指標

項目

指標值

基本誤差％

配3610L±2.5； 帶定位器 ±1.0

回差％

配361L ±2.0； 配PSL±1.0

死區％

1.0

始終點偏差％

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

可調範圍

50：1

額定行程偏差％

2.5

泄量量L/H

符合JB/T7387-94 IV級 小於閥的額定容量×10-4

3、ZSAP電子式電動頂導向調節閥允許壓差

公稱通徑(mm)

20

25

40

50

65

80

100

150

200

250

300

閥座直徑(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

執行機構

允許壓差△P（MPa）

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

PSL204

4.31

2.76

1.76

1.04

0.69

0.44

PSL208

1.86

1.23

0.78

0.50

0.35

0.20

PSL320

1.26

0.87

0.49

0.32

0.22

配361L

361LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

361LSB-50

4.79

3.06

1.96

1.16

0.76

0.49

361LSC-65

1.51

0.99

0.64

0.41

0.28

361LSC-99

0.63

0.44

0.25

0.16

0.11

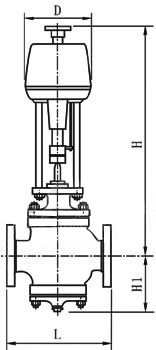

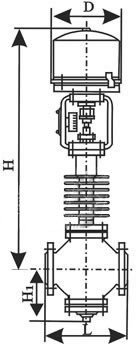

公通徑(mm)

20

25

40

50

65

80

100

150

200

250

300

L(mm)

PN1.6MPa

181

184

222

254

276

298

352

451

600

720

820

PN4.0MPa

194

197

235

267

292

317

368

473

600

760

850

PN6.4MPa

206

210

251

286

311

337

394

508

650

800

870

H1(mm)

67

72

87

92

105

110

127

174

209

300

350

配PSL

H(mm)

普通型

738

750

765

767

845

857

875

1025

1045

1252

1545

散熱片型

888

900

930

937

1025

1042

1085

1285

1305

1805

1825

D(mm)

176

225

重量(KG)

15

17

24

29

49

61

82

150

211

370

570

配361L

H(mm)

普通型

501

513

650

652

770

782

800

1080

1125

1345

1365

散熱片型

651

663

815

822

950

967

1010

1340

1385

1625

1645

D(mm)

225

310

重量(KG)

23

24

39

44

64

76

97

203

264

418

618
