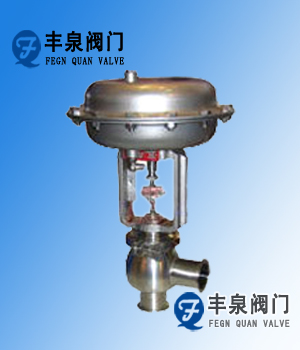

型號：ZTRS(ZRS-10K) 更新時間：2020-05-22
特點：ZTRS(ZRS-10K) 氣動衛生型調節閥的詳細資料：氣動衛生型調節閥適用於各種壓力、溫度、流量等物理量調節，如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。
ZTRSqidongweishengxingtiaojiefayoubengongsijingxinshengchandeyikuantiaojiefa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。氣動衛生型調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZTRS氣動衛生型調節閥 |
| 產品型號 | ZXN |
| 公稱通徑 | DN25-80 |
| 壓力範圍 | 1.0-6.4MPa |
| 閥體材質 | 不鏽鋼 |
產品介紹：
產品型號：角型鑄造球體式(標準型) 三通、直通、多通等(變型產品)
產品口徑：Dn15、25、40、50、65、80、100mm
產品壓力：PN1.0MPa
產品材質：不鏽鋼304SS、316SS、316LSS
氣動衛生型調節閥概述
ZTRS(ZRS-10K)氣動衛生型調節閥適用於各種壓力、溫度、流量等物理量調節，如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調範圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
氣動衛生型調節閥特性和優點
角(jiao)型(xing)設(she)計(ji)確(que)保(bao)閥(fa)門(men)自(zi)排(pai)放(fang)，標(biao)準(zhun)電(dian)子(zi)拋(pao)光(guang)，光(guang)滑(hua)表(biao)麵(mian)確(que)保(bao)清(qing)潔(jie)，無(wu)介(jie)質(zhi)積(ji)存(cun)區(qu)域(yu)，不(bu)會(hui)產(chan)生(sheng)潛(qian)在(zai)的(de)汙(wu)染(ran)。快(kuai)速(su)拆(chai)裝(zhuang)閥(fa)體(ti)和(he)閥(fa)帽(mao)，使(shi)閥(fa)門(men)打(da)開(kai)和(he)維(wei)修(xiu)快(kuai)捷(jie)容(rong)易(yi)，使(shi)過(guo)程(cheng)停(ting)機(ji)時(shi)間(jian)縮(suo)短(duan)。
氣動衛生型調節閥技術參數
閥體型式 ：角型鑄造球體式(標準型) 三通、直通、多通等(變型產品)
公稱通徑：Dn15、25、40、50、65、80、100mm
公稱壓力：PN1.0MPa
連接型式 ：卡箍式、螺紋式、法蘭式(如無合同約定，將按卡箍式連接供貨)
材 料 ：不鏽鋼304SS、316SS、316LSS
填 料： 三元乙丙橡膠,聚四氟乙烯
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比(E%)；直線(L)
材 料：不鏽鋼304SS、316SS、316LSS
執行機構型式：多彈簧式膜片執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧範圍：1.5～3kg/cm2(0.15～0.3MPa)
氣源接口：M16×1.5
環境溫度：-30～+70℃
閥體型式：氣開式或氣關式
附件：閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。
氣動衛生型調節閥性能
泄漏量：小於額定Kv的0.01%
回差：帶定位器：小於全行程的1%；不帶定位器：小於全行程的3%
基本誤差：帶定位器：小於全行程的±1%；不帶定位器：小於全行程的±5%
可調範圍：50：1
Kv值和許用壓差
氣動衛生型調節閥外形尺寸
|
公稱通徑mm |
25 |
40 |
50 |
65 |
80 |
|
|
L0 |
100 |
105 |
105 |
155 |
155 |
|
|
L1 |
100 |
125 |
125 |
175 |
175 |
|
|
A |
φ285 |
φ285 |
φ285 |
φ285 |
φ285 |
|
|
L |
90 |
90 |
90 |
95 |
95 |
|
|
H |
470 |
480 |
480 |
510 |
510 |
