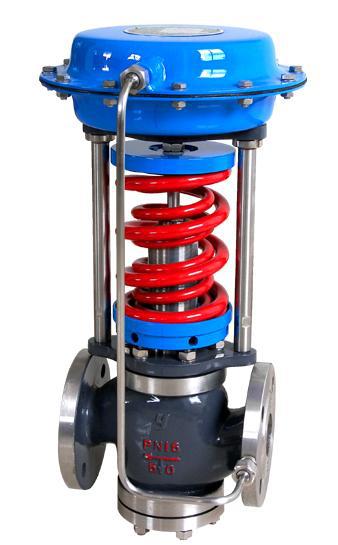

型號：ZZYP 更新時間：2020-05-22
特點：ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前(或閥後)壓力穩定。
ZZYP型xing自zi力li式shi壓ya力li調tiao節jie閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan調tiao節jie閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。自力式壓力調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZZYP型自力式壓力調節閥 |
| 產品型號 | ZZYP |
| 公稱通徑 | DN20-300 |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不鏽鋼 |
產品介紹：
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前（或閥後）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用於氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控製。本係列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥後壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑範圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。壓力（K）型、閥後調節壓力（B）型 安裝典型：
ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平(ping)衡(heng)彈(dan)簧(huang)等(deng)部(bu)件(jian)組(zu)成(cheng)，是(shi)一(yi)種(zhong)無(wu)需(xu)外(wai)加(jia)能(neng)源(yuan)，利(li)用(yong)被(bei)調(tiao)節(jie)介(jie)質(zhi)自(zi)身(shen)壓(ya)力(li)變(bian)化(hua)來(lai)進(jin)行(xing)自(zi)動(dong)調(tiao)節(jie)的(de)閥(fa)門(men)，是(shi)根(gen)據(ju)力(li)學(xue)原(yuan)理(li)將(jiang)被(bei)控(kong)介(jie)質(zhi)引(yin)入(ru)執(zhi)行(xing)機(ji)構(gou)產(chan)生(sheng)力(li)作(zuo)用(yong)推(tui)動(dong)，控(kong)製(zhi)閥(fa)芯(xin)元(yuan)件(jian)上(shang)下(xia)位(wei)移(yi)達(da)到(dao)自(zi)動(dong)調(tiao)節(jie)，閥(fa)前(qian)或(huo)閥(fa)後(hou)恒(heng)壓(ya)或(huo)減(jian)壓(ya)的(de)節(jie)能(neng)型(xing)產(chan)品(pin)。該(gai)產(chan)品(pin)最(zui)大(da)的(de)特(te)點(dian)是(shi)能(neng)在(zai)無(wu)電(dian)、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用於石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控製。
【一】本係列產品執行機構有：薄膜式、活塞式兩種；作用形式有：閥前壓力調節（泄壓持壓型），閥後壓力調節（減壓穩壓型）；附設隔溫冷凝罐可在≤350℃溫度下使用。根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控製效果。
【二】主要零部件材質：
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 部件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
閥杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
|
膜蓋 |
A3、A4鋼塗四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
彈簧 |
60Si2Mn |
|||
|
導向套 |
HPb59-1 |
|||
【三】主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量係數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
|
|
額定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
|
允許壓差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
|
公稱壓力（MPa） |
1.6 4.0 6.4 |
|||||||||||
|
流量特性 |
快開 |
|||||||||||
|
壓力調節範圍（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 |
|||||||||||
|
調節精度（%） |
±5 |
|||||||||||
|
工作溫度℃ |
液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用於高溫工況） |
|||||||||||
|
適用介質 |
執水、氣體、蒸汽、低粘度介質 |
|||||||||||
|
允許泄漏量 |
硬密封（L/h） |
單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 |
||||||||||
|
軟密封（ml/min） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
|
減壓比 |
最大 |
10 |
||||||||||
|
最小 |
1.25 |
|||||||||||
注：壓力調節範圍可根據用戶要求進行製做
【四】ZZY型自力式壓力調節閥外形連接尺寸：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
|
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
|
H |
壓力 |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
|
130～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
|
A |
壓力 |
15～140 |
φ280 |
φ308 |
||||||||||
|
130～300 |
φ230 |
|||||||||||||
|
280～1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
|
600～2500 |
φ85 |
φ96 |
||||||||||||
|
導壓管接口螺紋 |
M16×15 |
|||||||||||||
