型號：ZAZX 更新時間：2020-05-18
特點：分流合流閥隻能對應選用，但當DN≤80時，合流閥可用於分流場合。
ZAZQ、ZAZXdiandongsantongtiaojiefayoubengongsijingxinshengchandeyikuantiaojiefa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電動三通調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

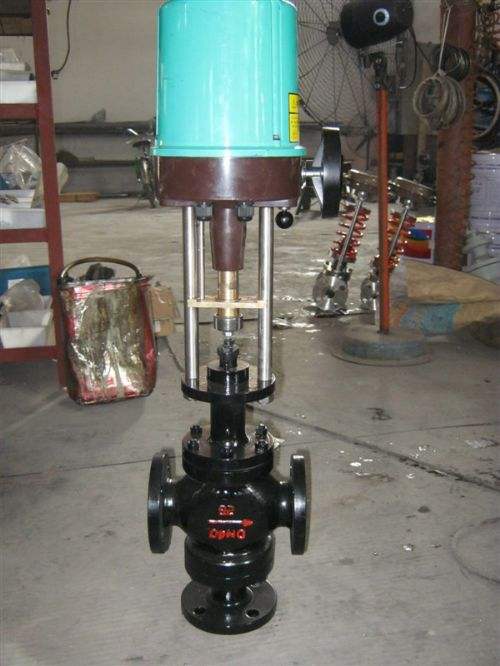

| 產品名稱 | ZAZQ、ZAZX電動三通調節閥 |
| 產品型號 | ZAZQ、ZAZX |
| 公稱通徑 | DN25-200 |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
ZAZQ、ZAZX電動三通調節閥（ZAZQ電動三通合流調節閥、ZAZX電動三通分流調節閥）由3810L型或PSL係列直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能，接受統一的 4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球，流體作用在上、下xia閥fa芯xin上shang的de推tui力li，其qi方fang向xiang相xiang反fan而er大da小xiao接jie近jin，不bu平ping衡heng力li很hen小xiao，允yun許xu壓ya差cha大da，額e定ding流liu量liang係xi數shu比bi同tong口kou徑jing的de單dan座zuo閥fa大da，但dan該gai閥fa的de泄xie漏lou較jiao單dan座zuo閥fa大da。適shi用yong於yu對dui泄xie露lu量liang要yao求qiu不bu嚴yan格ge，閥fa前qian後hou壓ya差cha較jiao大da的de幹gan淨jing介jie質zhi場chang合he。
閥體參數：
型式：直通雙座鑄造球型閥
公稱通徑： 25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭連接： JB/T79.1-94、79.2-94等
材料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式：螺栓壓緊式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件：
閥芯型式：雙座柱塞型閥芯
流量特性：等百分比特和和線性特性
材料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐蝕合金等。
執行機構：
|
型號 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型號 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm /s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220V/50Hz輸入信號：4-20mA或1-5V·DC輸出信號：4-20mA·DC |
||||||
|
防護等級：相當IP55隔爆標誌：ExdⅡBT4手操功能：手柄 |
|||||||
|
環境溫度：-25～+70℃環境濕度：≤95% |
|||||||
額定流量係數Kv、額定行程、配用執行機構型號、允許壓差：
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量係數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
900 |
1440 |
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用執行機構型號 |
381LS/XA-20 |
381LS/XA-30 |
381LS/XA-50 |
381LS/XA-65 |
381LS/XA-99 |
|||||||
|
允許壓差（MPa） |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
注：對於波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小於1.0 MPa則不變，若大於1.0MPa則取1.0 MPa。
結構圖及外形尺寸：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|
|
D |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
310 |
310 |
310 |
|
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
PN64 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
|
H3 |
PN16/40 |
171 |
195 |
200 |
220 |
262 |
277 |
287 |
357 |
377 |
447 |
|
PN64 |
181 |
205 |
205 |
225 |
272 |
282 |
297 |
362 |
392 |
457 |
|
|
H2 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
|
H4 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
|
H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
|
|
重量(kg) |
PN16/40 |
16 |
19 |
22 |
23 |
39 |
50 |
59 |
80 |
87 |
115 |
|
PN64 |
21 |
24 |
31 |
33 |
49 |
75 |
92 |
129 |
137 |
170 |
|
注：1、其餘結構外形尺寸參照ZAZQ電動三通調節閥。
2、表中重量為配用PSL型執行機構數據。
3、閥體法蘭及法蘭端麵距可按用戶指定標準製造，如：ANSI，JIS，DIN等標準。
