型號：PZ73H 更新時間：2020-09-09

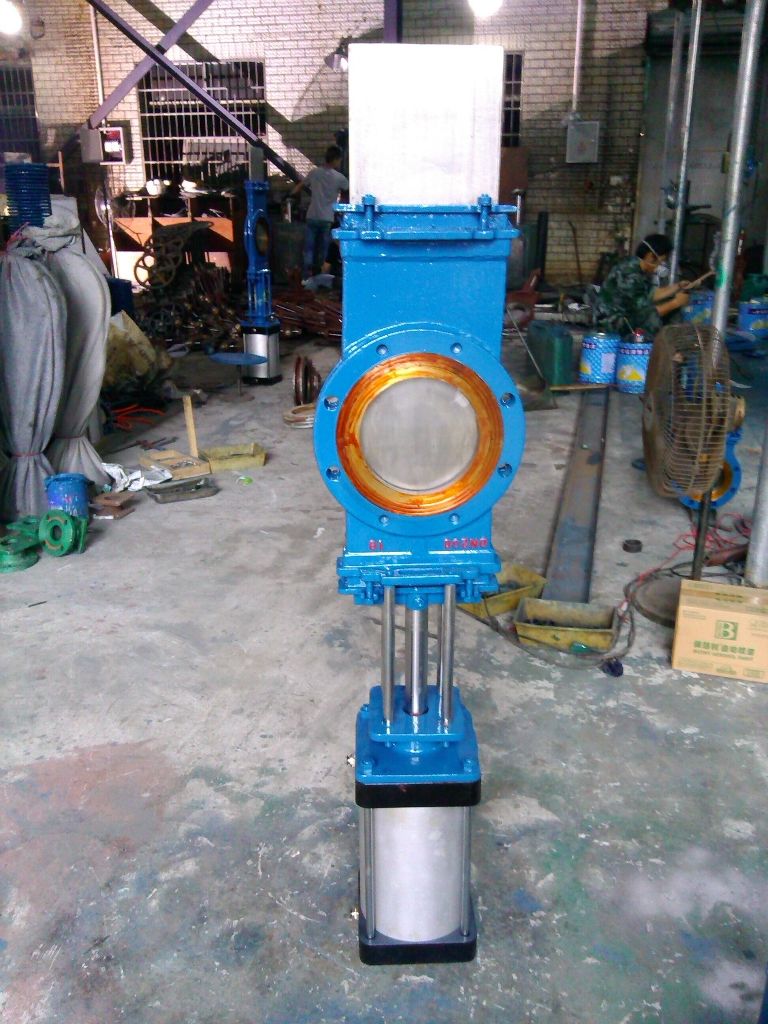

特點：長杆平板閘閥/插板閥顯著特點：閥腔不積渣，特別適合於漿體輸送及粉體物粒的輸送。
SCZ673Hqidongchuantoushichabanfayoubengongsijingxinshengchandeyikuandaoxingchabanfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。氣動穿透式插板閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | SCZ673H氣動穿透式插板閥 |
| 產品型號 | SCZ673H |
| 公稱通徑 | DN50-1200mm |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 鑄鐵，球墨鑄鐵，鑄鋼，不鏽鋼 |
一、產品介紹：
氣動穿透式插板閥屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的刀閘閥。構成中包括閥體、閘板、閥蓋、閥杆和傳動機構，其特點為，閥體為平麵板狀結構、與(yu)管(guan)道(dao)對(dui)夾(jia)連(lian)接(jie)，閘(zha)板(ban)采(cai)用(yong)單(dan)閘(zha)板(ban)，一(yi)側(ce)與(yu)閥(fa)體(ti)閥(fa)座(zuo)密(mi)封(feng)，背(bei)麵(mian)與(yu)閥(fa)體(ti)另(ling)一(yi)側(ce)之(zhi)間(jian)楔(xie)形(xing)接(jie)觸(chu)，密(mi)封(feng)麵(mian)與(yu)介(jie)質(zhi)流(liu)向(xiang)相(xiang)對(dui)。所(suo)述(shu)楔(xie)形(xing)接(jie)觸(chu)結(jie)構(gou)是(shi)在(zai)密(mi)封(feng)麵(mian)背(bei)麵(mian)均(jun)設(she)楔(xie)形(xing)壓(ya)緊(jin)塊(kuai)，閥(fa)體(ti)另(ling)一(yi)側(ce)對(dui)應(ying)壓(ya)緊(jin)塊(kuai)處(chu)設(she)調(tiao)節(jie)頂(ding)絲(si)。本(ben)產(chan)品(pin)具(ju)有(you)閥(fa)體(ti)結(jie)構(gou)長(chang)度(du)短(duan)、重量輕、閥座密封麵可免受介質衝刷，密封麵受壓均勻、貼合嚴密、在關閉過程中可將閥座密封麵上的塵粒、焦油等刮走以及排汙方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。
二、產品特點：
1.流體阻力小，密封麵受介質的衝刷和侵蝕小。
2．開閉較省力。啟、閉所需力矩較小；
3．可以使用在介質向兩方向流動的環網管路上，也就是說介質的流向不受限製；
4．形體簡單，結構長度短，製造工藝性好，適用範圍廣。 全開時，密封麵受工作介質的衝蝕比截止閥小；
5.結構長度比較短。
SCZ673F型穿透式插板閥
|
閥體、上蓋Valve body, upper cap |
碳鋼、不鏽鋼Carbon steel, stainless steel |
|
閥板Valve plate |
不鏽鋼stainless steel |
|
閥杆Stem |
不鏽鋼stainless steel |
|
密封圈Seal ring |
四氟、橡膠PTFE,Rubber |
主要性能規範 Key performance indicators
|
公稱壓力Nominal pressure |
PN |
|
殼體試驗Casing test |
1.5XPN |
|
密封試驗Leak test |
1.1XPN |
|
工作溫度Operating temperature |
橡膠≤80℃ 四氟密封≤180℃ |
|
適用介質Working medium |
幹灰、紙漿、糖漿、汙水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc. |
主要外形及連接尺寸Profile and connection dimension Unit:mm
|
DN |
L |
H1 |
H2 |
H3 |
D1 |
D2 |
D0 |
N-M |
P |
B |
|
100 |
51 |
405 |
705 |
585 |
180 |
156 |
240 |
8-M16 |
490 |
170 |
|
125 |
57 |
450 |
780 |
665 |
210 |
184 |
260 |
8-M16 |
490 |
190 |
|
150 |
570 |
510 |
810 |
770 |
240 |
211 |
280 |
8-M20 |
490 |
240 |
|
200 |
70 |
615 |
930 |
920 |
295 |
266 |
300 |
12-M20 |
520 |
335 |
|
250 |
70 |
715 |
1080 |
1175 |
355 |
319 |
320 |
12-M24 |
520 |
335 |
|
300 |
76 |
822 |
1140 |
1255 |
410 |
370 |
340 |
12-M24 |
520 |
335 |
|
350 |
76 |
975 |
1290 |
1455 |
470 |
429 |
360 |
16-M24 |
520 |
350 |
|
400 |
89 |
1024 |
1344 |
1559 |
525 |
480 |
400 |
16-M27 |
605 |
390 |
|
450 |
89 |
1235 |
1560 |
1926 |
585 |
548 |
450 |
20-M27 |
605 |
430 |
|
500 |
114 |
1265 |
1610 |
2226 |
650 |
609 |
500 |
20-M30 |
605 |
430 |
