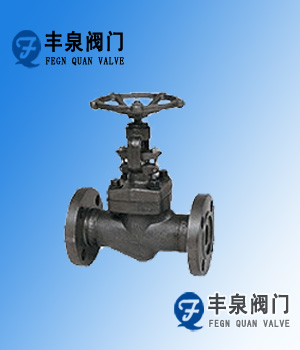

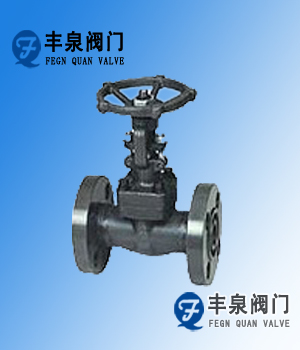

J41H鍛鋼法蘭截止閥
型號：J41H 更新時間：2019-12-18
特點：鍛(duan)鋼(gang)截(jie)止(zhi)閥(fa)的(de)閥(fa)杆(gan)軸(zhou)線(xian)與(yu)閥(fa)座(zuo)密(mi)封(feng)麵(mian)垂(chui)直(zhi)。閥(fa)杆(gan)開(kai)啟(qi)或(huo)關(guan)閉(bi)行(xing)程(cheng)相(xiang)對(dui)較(jiao)短(duan)，並(bing)具(ju)有(you)非(fei)常(chang)可(ke)靠(kao)的(de)切(qie)斷(duan)動(dong)作(zuo)，使(shi)得(de)這(zhe)種(zhong)閥(fa)門(men)非(fei)常(chang)適(shi)合(he)作(zuo)為(wei)介(jie)質(zhi)的(de)切(qie)斷(duan)或(huo)調(tiao)節(jie)及(ji)節(jie)流(liu)使(shi)用(yong)。
詳細介紹
|
J11Y/J61Y鍛鋼截止閥標準材質細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥杆螺母
|
A276410
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封麵材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不鏽鋼;
尺寸(MM)和重量(KG)
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H(開)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
鍛鋼截止閥 800Lb
鍛鋼截止閥標準材質細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
閥杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥杆螺母
|
A276420
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封麵材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不鏽鋼;
尺寸(MM)和重量(KG)
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H(開)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
鍛鋼自密封截止閥 900Lb～2500lb
標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
A182F22
|
A182F304
|
A182F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
閥杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
密封圈
|
A182F304L
|
A182F316L
|
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316L
|
|
6
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
7
|
銷釘
|
A276420
|
A182F304
|
|
8
|
墊圈
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
9
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
10
|
填料
|
柔性石墨
|
ＰＴＦＥ
|
|
11
|
填料壓套
|
A2７6420
|
A182F304
|
|
12
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
13
|
填料壓板
|
A216WCB
|
A351CF8
|
|
14
|
螺母
|
A194 2H
|
A1944
|
A1948
|
A1948M
|
|
15
|
閥杆螺母
|
A276 410
|
|
16
|
手輪
|
A197
|
|
17
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
油嘴
|
銅
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
|
選用原則 其選用原則是： 1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工係統的高溫、高壓管路上。 2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。 3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。 4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。 5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。 6、氧化鋁拜耳法生產中的脫矽車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。 7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小於150mm的管路上。
主要優點
最明顯的優點是： 在開啟和關閉過程中，由於閥瓣於閥體密封麵間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上隻有一個密封麵，因而製造工藝性比較好，便於維修。 公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公稱通徑或口徑：DN10～500、NPS 1/2 ～36" 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃ 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
豐泉相關截止閥產品係列：
溫馨提示：“J41H鍛鋼法蘭截止閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
