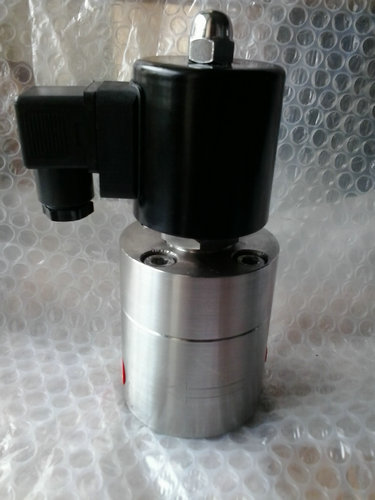

型號：GYZ 更新時間：2020-05-25
特點：適用介質：氣、水、油、腐蝕性流體 介質溫度：-200～+350℃ 介質粘度：小於50CSt 防護性能：IP65 閥體材質：不鏽鋼304、316、316L
GYZgaoyadiancifayoubengongsijingxinshengchandeyikuandiancifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。高壓電磁閥由適用於各種不同的輕重工業工況以及建築管道。電磁閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 高壓電磁閥 |
| 產品型號 | GYZ |
| 公稱通徑 | DN15-50mm |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鍛鋼、不鏽鋼 |
產品介紹：
GYZ高壓電磁閥是用電磁控製的工業設備，用在工業控製係統中調整介質的方向、流量、suduheqitadecanshu。tongguokongzhifatideyidonglaidangzhuhuolouchubutongdepaiyoudekong，yeyayoujiuhuijinrubutongdepaiyouguan，ranhoutongguoyoudeyalilaituidongyougangdehuosai，huosaigandaidongjixiezhuangzhidong。zheyangtongguokongzhidiancitiededianliutongduanjiukongzhilejixieyundong。
技術性能：
原理結構：分步兩次直動導向凹凸型金屬活塞式
工作環境溫度：-20-+50℃、-40-+80℃
線圈工作溫度：<+50℃、<+85℃
控製方式：常閉、常開
國際標準電壓：AC（380、240、220、24）V、DC（110、24）V
流通流體介質：水、氣、油等
流通流體溫度：<-40℃、<-20℃、<+60℃、<+120℃、<+200℃、<+240℃、<+300℃
流通流體壓力：50bar——1600bar
閥體材質：不鏽鋼（304、316、316L）
閥體連接方式:凹凸法蘭式、螺紋（內螺紋、外螺紋）
線圈連接方式：鐵罩三芯雙護套電纜（引線式、封閉式）
密封材質性能：耐溫、耐壓、耐磨、防腐
泄漏量：零
密封結構：圓弧錐線與錐麵密封
性能特點：通用性廣、靈敏性高、嚴密性強、壽命性長
工作範圍：給水排水、醫療、食品、冶金、石油化工、煙草、消防設備、樓宇自控、電力設備、
紡織、包裝設備、船舶工業、清洗設備、幹燥設備、灌裝計量等
注解：1、流體中若含有雜質，電磁閥進端必須安裝過濾閥（30——80目/寸），且無凝固及結晶象。
2、電磁閥安裝方位必須水平安裝。
工作原理：
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧複位，先導孔關閉，閥腔由活塞節流孔增壓和複位彈簧的推力，電磁閥關閉。
常開：當(dang)線(xian)圈(quan)通(tong)電(dian)時(shi)，先(xian)導(dao)孔(kong)關(guan)閉(bi)，閥(fa)上(shang)腔(qiang)由(you)活(huo)塞(sai)節(jie)流(liu)孔(kong)增(zeng)壓(ya)和(he)複(fu)位(wei)彈(dan)簧(huang)的(de)推(tui)力(li)，電(dian)磁(ci)閥(fa)關(guan)閉(bi)。當(dang)線(xian)圈(quan)斷(duan)電(dian)時(shi)，先(xian)導(dao)閥(fa)芯(xin)靠(kao)彈(dan)簧(huang)複(fu)位(wei)，先(xian)導(dao)孔(kong)打(da)開(kai)，閥(fa)上(shang)腔(qiang)卸(xie)壓(ya)，活(huo)塞(sai)靠(kao)下(xia)腔(qiang)介(jie)質(zhi)壓(ya)力(li)推(tui)動(dong)，電(dian)磁(ci)閥(fa)打(da)開(kai)。
能發生的故障及其排除方法 :
|
故 障
|
原 因
|
排除方法
|
|
接通電源
電磁閥打不開
|
電源電壓太低
線圈燒毀
介質壓力過低
|
調整電壓至使用範圍內
更換線圈
增大管道介質壓力
|
|
關閉電源
閥關不住或關閉不佳
|
介質壓力過高
膜片損壞或有異物卡住
膜片上方塔簧偏斜
|
減小管道介質壓力
更換新膜片清除異物
重新定位安裝
|
使用說明：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、電磁閥正常工作時的電壓為220V,如超過此範圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥
當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的豐泉公司專家為您審核把關。
