型號：700X 更新時間：2020-09-09

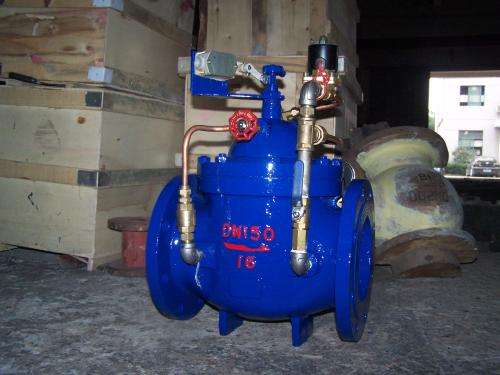

特點：700X水泵控製閥閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
700X多(duo)功(gong)能(neng)水(shui)泵(beng)控(kong)製(zhi)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)水(shui)利(li)控(kong)製(zhi)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。多功能水泵控製閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 700X多功能水泵控製閥 |
| 產品型號 | 700X |
| 公稱通徑 | DN25-800mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
700X多功能水泵控製閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控製接管係統。水泵需停止工作時，先由進口壓使主閥關閉90%後，水泵停止運轉。剩餘10%youhuishuiguanbi。kefangzhishuichuixianxiangfasheng。benchanpinliyongdiancidaofakongzhi，buxuyaoqitazhuangzhihenengyuan。jieyuenengyuan，baoyangjianbian，tingbengpingwen。benxiliefamenchanpinguangfanyongyugaocengjianzhu、生活區等供水管網係統及城市供水工程。
主要技術參數：
|
公稱壓力（Mpa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
最高進口壓力（MPa） |
出口可調壓力（MPa） |
適用介質 |
介質溫度（℃） |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
工作原理：
當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調至適當開度，上遊水經針閥、單dan向xiang閥fa進jin入ru主zhu閥fa控kong製zhi室shi，經jing電dian磁ci導dao閥fa流liu出chu，此ci時shi主zhu閥fa控kong製zhi室shi的de壓ya力li保bao持chi主zhu閥fa處chu於yu合he適shi的de開kai度du，保bao持chi下xia遊you正zheng常chang供gong水shui。當dang水shui泵beng停ting止zhi工gong作zuo時shi，電dian磁ci導dao閥fa先xian關guan閉bi，主zhu閥fa控kong製zhi室shi停ting止zhi排pai水shui，控kong製zhi室shi壓ya力li升sheng高gao，主zhu閥fa開kai始shi關guan閉bi。當dang關guan閉bi至zhi90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下遊回水經單向閥進入主閥控製室，控製室壓力升高，主閥被關閉。
零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥杆 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
單向閥 |
銅合金 |
|
電磁導閥 |
不鏽鋼 |
|
微型過濾器 |
不鏽鋼 |
結構圖：
多功能水泵控製閥部件列表（圖2、圖3）：1、電器控製開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向導閥
主要連接尺寸（PN 1.0-2.5MPa）：
|
DN |
L |
A |
A1 |
H |
H1 |
F |
D(mm) |
D1(mm) |
D2(mm) |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
|
20 |
180 |
292 |
136 |
342 |
247 |
116 |
105 |
105 |
105 |
75 |
75 |
75 |
58 |
58 |
|
25 |
180 |
292 |
136 |
342 |
247 |
116 |
115 |
115 |
115 |
85 |
85 |
85 |
68 |
68 |
|
32 |
180 |
292 |
136 |
342 |
247 |
116 |
140 |
140 |
140 |
100 |
100 |
100 |
78 |
78 |
|
40 |
240 |
330 |
155 |
395 |
278 |
170 |
150 |
150 |
150 |
110 |
110 |
112 |
88 |
88 |
|
50 |
240 |
330 |
155 |
395 |
278 |
170 |
165 |
165 |
165 |
125 |
125 |
125 |
102 |
102 |
|
65 |
250 |
350 |
165 |
405 |
298 |
180 |
185 |
185 |
185 |
145 |
145 |
145 |
122 |
122 |
|
80 |
285 |
365 |
175 |
430 |
313 |
210 |
200 |
200 |
200 |
160 |
160 |
160 |
133 |
133 |
|
100 |
360 |
410 |
195 |
510 |
350 |
275 |
220 |
220 |
235 |
180 |
180 |
190 |
158 |
158 |
|
125 |
400 |
455 |
220 |
560 |
365 |
310 |
250 |
250 |
270 |
210 |
210 |
220 |
184 |
184 |
|
150 |
455 |
475 |
230 |
585 |
420 |
355 |
285 |
285 |
300 |
240 |
240 |
250 |
212 |
212 |
|
200 |
585 |
530 |
255 |
675 |
450 |
460 |
340 |
340 |
360 |
295 |
295 |
310 |
268 |
268 |
|
250 |
650 |
623 |
300 |
730 |
470 |
500 |
395 |
405 |
425 |
350 |
355 |
370 |
320 |
320 |
|
300 |
800 |
700 |
340 |
760 |
490 |
580 |
445 |
460 |
485 |
400 |
410 |
430 |
370 |
370 |
|
350 |
860 |
840 |
415 |
840 |
526 |
640 |
505 |
520 |
555 |
460 |
470 |
490 |
430 |
430 |
|
400 |
960 |
880 |
430 |
910 |
570 |
715 |
565 |
580 |
620 |
515 |
525 |
550 |
482 |
482 |
|
450 |
1075 |
930 |
460 |
1030 |
610 |
780 |
615 |
640 |
670 |
565 |
585 |
600 |
532 |
550 |
|
500 |
1075 |
980 |
490 |
1135 |
665 |
830 |
670 |
715 |
730 |
620 |
650 |
660 |
585 |
585 |
|
600 |
1230 |
1060 |
530 |
1270 |
725 |
920 |
780 |
840 |
845 |
725 |
770 |
770 |
685 |
685 |
|
700 |
1650 |
1130 |
560 |
1460 |
865 |
980 |
895 |
910 |
960 |
840 |
840 |
875 |
800 |
800 |
|
800 |
1750 |
1230 |
610 |
1640 |
975 |
1050 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
905 |
905 |
安裝示意圖：
