型號：J24W 更新時間：2020-05-30

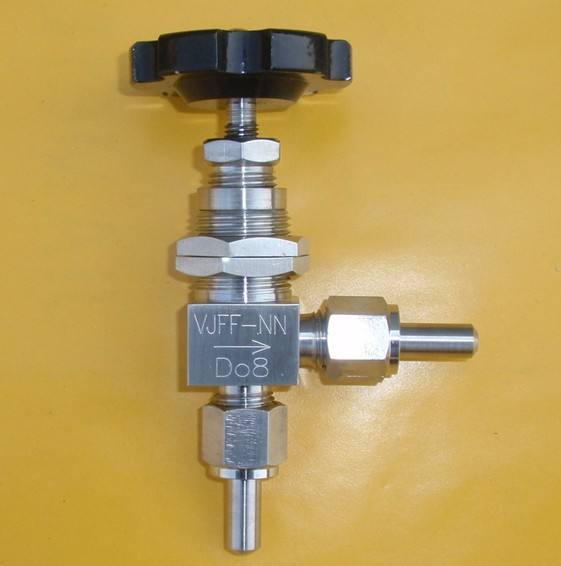

特點：J24W J24H J24Y角式針型閥 外螺紋角式截止閥
J24Wwailuowenjiaoshizhenxingfayoubengongsijingxinshengchandeyikuanzhenxingfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。外螺紋角式針型閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | J24W外螺紋角式針型閥 |
| 產品型號 | J24W |
| 公稱通徑 | DN6-40 |
| 壓力範圍 | 1.6-32MPa |
| 閥體材質 | 不鏽鋼(304L/R、316L/R) |
產品介紹：
J24W外螺紋角式針型閥是一種可以精確調整的閥門，密封性能好，一般適用於較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
產品的性能及優點：
J24W外螺紋角式針型閥體材質采用不鏽鋼（2Cr13或1Cr18Ni9Ti)鍛製而成，如用戶需要也可用40鋼鍛製。連接形式采用英製圓柱管牙內螺紋加工。適用於化工、化肥、工業鍋爐等管道。
技術規範:
☆工作壓力:≤10000PSI;
☆使用溫度:-29℃～+570℃;
☆規格尺寸:￠6～￠50;
☆連接形式:內螺紋;
☆結構特征:錐麵密封;
☆閥體材質:碳鋼、不鏽鋼、鉻鉬鋼等;
☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
☆製造標準: GB/T12224-2005、JB/T7747-1995;
☆閥門檢測及試驗標準:JB/T9092-1999;
J24W外螺紋角式針型閥主要零部件材料
|
零件名稱
|
閥體、閥蓋
|
閥杆、閥瓣
|
填料
|
|
J24W-160P-DN3
|
鉻鎳不鏽鋼
|
鉻鎳不鏽鋼
|
聚四氟乙稀、柔性石墨
|
|
J24W-320P-DN6
|
優質碳鋼
|
鉻鎳不鏽鋼
|
聚四氟乙稀、柔性石墨
|
|
型號
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
工作壓力 (MPa)
|
工作溫度 (℃)
|
適用介質
|
||
|
殼體 (MPa)
|
密封 (液)
|
密封 (氣)
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
|
型號
|
公稱直徑DN(mm)
|
尺 寸
|
重量(Kg)
|
|||||
|
L1
|
Do
|
H
|
H1
|
D
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
168
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
168
|
14
|
6
|
1.0
|
