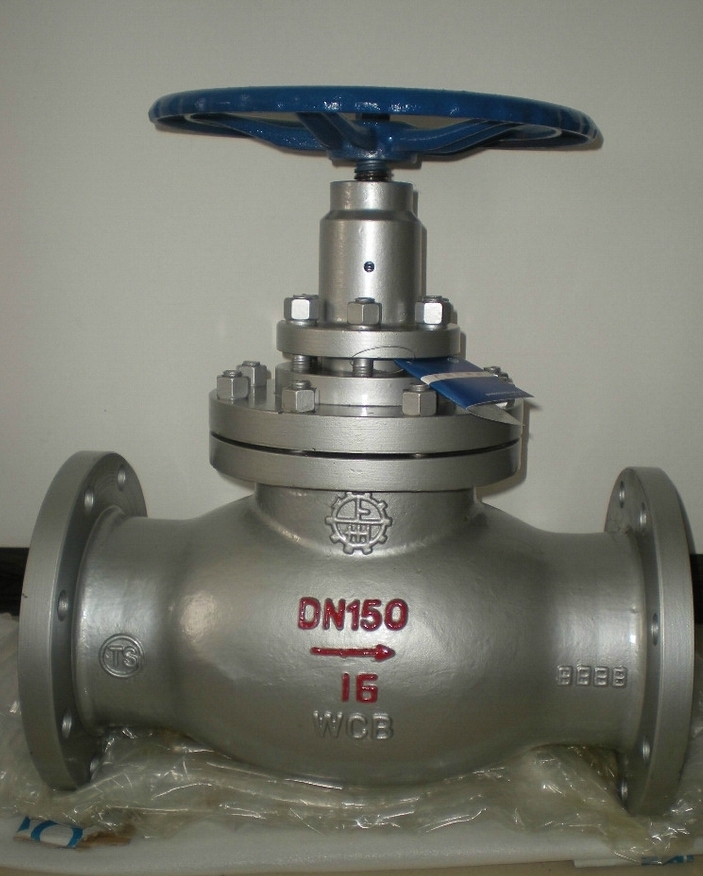

型號：UZ41SM 更新時間：2020-06-03
特點：柱塞式閘閥是由閥體，閥蓋，閥杆，柱塞，導向套，密封環，手輪等零件組成（如圖），當手輪旋轉時，通過閥杆帶動柱塞在導向套中上下往複運動，使柱塞端部斜錐麵與閥座麵完成閥門的開啟和關閉功能。
UZ41SM柱(zhu)塞(sai)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)柱(zhu)塞(sai)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。柱塞閘閥由適用於各種不同的輕重工業工況以及建築管道。柱塞閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 柱塞閘閥 |
| 產品型號 | UZ41SM |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6-2.5MPa |
| 閥體材質 | 鑄鋼、不鏽鋼[304L/R、316L/R] |
產品介紹：
caiyongguobiaozhafachicunshejidefeijinshumifengfalanlianjieyaoguxingzhusaizhafahejinshumifengfalanlianjieyaoguxingzhusaizhafadeshouluncaozuojigouyouliangzhongxingshi，yizhongrutuliu、圖八所示，另一種新形式如圖七所示，即手輪隻轉動而不做上、下運動而閥杆隻做上下運動而不轉動。當閥門全開時閥杆伸長至最高點，但還是在保護套內。
這種手輪的操作機構優點如下：
1、手輪不上、下運動所占用的空間小，適合裝在空間緊湊的管路係統中。
2、手輪上的轉動扭矩，不直接作用在閥杆上，則閥杆不易產生彎曲變形，而轉動扭矩小。
3、閥杆在保護套中上、下運動，與外界隔離，適用於室外安裝，避免了大氣中吹來的風沙所磨損以及酸堿物質的腐蝕。
柱塞閘閥規格規範：
|
型號 |
公稱壓力 |
試驗壓力（Mpa） |
工作溫度 |
適用介質 |
|||||||||
|
強度（水） |
密封（水） |
氣密封 |
|||||||||||
|
1.6 |
2.4 |
1.8 |
0.6 |
≤250 |
蒸氣、氣 |
|||||||
|
2.5 |
4.0 |
2.8 |
≤300 |
|||||||||
|
4.0 |
6.0 |
4.4 |
||||||||||
柱塞閘閥主要零件材質：
|
零件 |
材料 |
|||||||||||
|
|
|||||||||||
|
閥體 |
HT200 |
碳鋼 |
||||||||||
|
柱塞 |
不鏽鋼 |
|||||||||||
|
閥杆 |
||||||||||||
|
密封圈 |
PTFE、石墨等 |
|||||||||||
|
手輪 |
HT200 |
|||||||||||
柱塞式閘閥（1.0MPA）主要外形尺寸和連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 |
重量(公斤) |
|
40 |
165 |
145 |
110 |
85 |
18 |
4-18 |
155 |
250 |
12 |
|
50 |
180 |
160 |
125 |
100 |
20 |
175 |
300 |
14 |
|
|
65 |
195 |
180 |
145 |
120 |
195 |
22 |
|||
|
80 |
210 |
195 |
160 |
135 |
22 |
225 |
320 |
30 |
|
|
100 |
230 |
215 |
180 |
155 |
8-18 |
250 |
41 |
||
|
125 |
255 |
245 |
210 |
185 |
24 |
270 |
360 |
70 |
|
|
150 |
280 |
280 |
240 |
210 |
8-23 |
290 |
90 |
||
|
200 |
330 |
335 |
295 |
265 |
26 |
320 |
450 |
120 |
|
|
250 |
380 |
390 |
350 |
320 |
28 |
12-23 |
405 |
220 |
|
|
300 |
420 |
440 |
400 |
368 |
560 |
1000 |
|
||
|
350 |
450 |
500 |
460 |
428 |
30 |
16-23 |
620 |
|
柱塞式閘閥（1.6MPA）主要外形尺寸和連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 |
重量(公斤) |
|
40 |
240 |
145 |
110 |
85 |
18 |
4-18 |
155 |
250 |
12 |
|
50 |
250 |
160 |
125 |
100 |
20 |
175 |
300 |
17 |
|
|
65 |
265 |
180 |
145 |
120 |
195 |
22 |
|||
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
225 |
320 |
30 |
|
100 |
300 |
215 |
180 |
155 |
24 |
250 |
41 |
||
|
125 |
325 |
245 |
210 |
185 |
26 |
270 |
360 |
70 |
|
|
150 |
350 |
280 |
240 |
210 |
28 |
8-23 |
290 |
90 |
|
|
200 |
400 |
335 |
295 |
265 |
30 |
12-23 |
320 |
450 |
120 |
|
250 |
450 |
405 |
355 |
320 |
32 |
12-25 |
405 |
220 |
|
|
300 |
500 |
460 |
410 |
375 |
34 |
560 |
1000 |
|
|
|
350 |
550 |
520 |
470 |
435 |
38 |
16-25 |
620 |
|
柱塞閘閥（2.5MPA）主要外形尺寸和連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 |
重量(公斤) |
|
65 |
265 |
180 |
145 |
120 |
24 |
8-18 |
195 |
300 |
22 |
|
80 |
280 |
195 |
160 |
135 |
26 |
225 |
320 |
30 |
|
|
100 |
300 |
230 |
190 |
160 |
30 |
8-23 |
250 |
41 |
|
|
125 |
325 |
270 |
220 |
188 |
32 |
8-25 |
270 |
360 |
70 |
|
150 |
350 |
300 |
250 |
218 |
290 |
90 |
|||
|
200 |
400 |
360 |
310 |
278 |
36 |
12-25 |
320 |
450 |
120 |
|
250 |
450 |
425 |
370 |
332 |
40 |
12-30 |
405 |
220 |
|
|
300 |
500 |
485 |
430 |
390 |
42 |
16-30 |
560 |
1000 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-34 |
620 |
|
