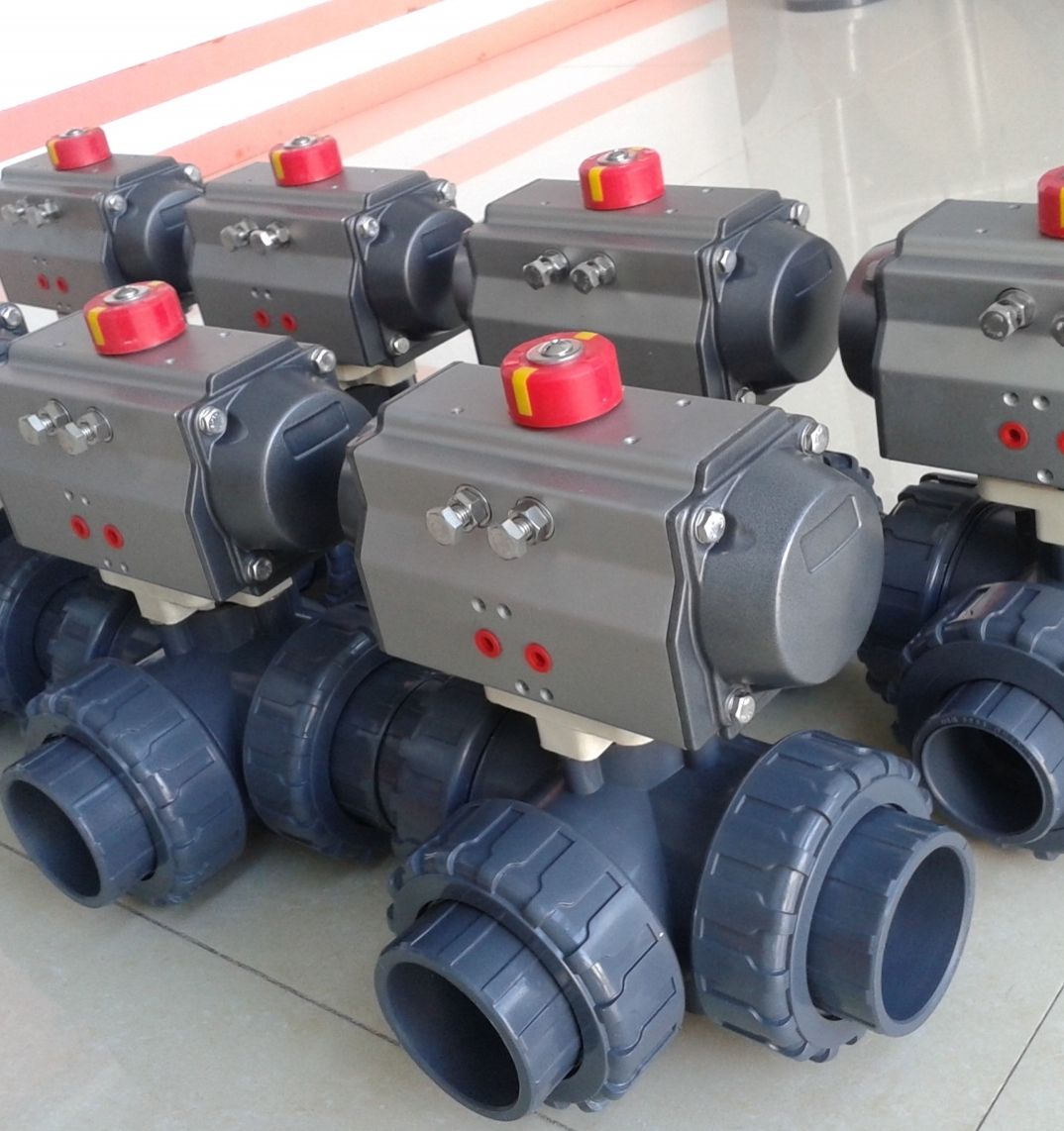

PPH氣動三通球閥

 PPH氣動三通球閥由本公司自主研發生產，在保證質量的同時
，價格也是非常合理，以及在售後我們也做的非常完善。PPH氣動三通球閥適用於各種不同的輕重工業工況以及建築管道。塑料球閥廣泛應用於：電氣、造紙、鍋爐

、製藥、礦山、化工
、機械設備管道、電子工業，城市建設等領域。

產品名稱	PPH氣動三通球閥
產品型號	Q664F/Q665F
公稱通徑	DN15-50
壓力範圍	1.0MPa
閥體材質	（RPP.UPVC,CPVC,PVDF,PPH）

PPH氣動三通球閥介紹：

氣動球閥采用三由令承插連接，不須使用特殊工具即可快速裝配
，具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。氣動塑料球閥閥體材質衛生無毒、耐腐蝕性強、重量輕
、應用範圍廣，例如：純水和生飲水的管路係統、排水和汙水管路係統、鹽水和海水管路係統、酸堿和化學溶液係統等多個行業。

產品特點：

1、PPH氣(qi)動(dong)三(san)通(tong)球(qiu)閥(fa)采(cai)用(yong)雙(shuang)向(xiang)雙(shuang)由(you)令(ling)結(jie)構(gou)，可(ke)同(tong)時(shi)當(dang)由(you)令(ling)及(ji)閥(fa)門(men)使(shi)用(yong)

，可(ke)在(zai)前(qian)段(duan)設(she)備(bei)管(guan)路(lu)不(bu)必(bi)停(ting)工(gong)的(de)狀(zhuang)態(tai)下(xia)，關(guan)閉(bi)球(qiu)閥(fa)，卸(xie)下(xia)由(you)令(ling)，進(jin)行(xing)後(hou)段(duan)工(gong)程(cheng)維(wei)修(xiu)。

2、PPH氣動三通球閥閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合PTFE墊座之使用
，能防止多數化學物質之腐蝕。

3、墊座鬆緊可做適度調整。管壁平潔光滑
，輸送流體時具有較小的磨擦阻力和附著力。

4
、PPH氣動三通球閥阻燃性能為自熄性。低熱傳導性能

，約為鋼材的1/200。重量輕，相當於鋼管1/5，銅管的1/6。

5
、介質中重離子含量達超純水標準
，衛生指標符合國家衛生標準要求。

6、優異的耐老化和抗紫外線性能
，使正常使用壽命比其它管道係統均有很大的延長。

氣動執行器：

本公司采用新型GTD係列或ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門采用AW型係列氣動執行器拔叉式傳動
，結構合理

，輸出扭矩大，有雙作用式和單作用式。

1
、齒輪式雙活塞
，輸出力矩大
，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4
、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。

技術參數和性能

     PPH氣動三通球閥的現實作用　　氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便
，體積小，可以做成很大口徑
，密封可靠，結構 簡單，維修方便
，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。

　　氣動球閥和旋塞閥是同屬一個類型的閥門，隻有它的關閉件是個球體
，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

　　氣動塑料球閥在管路中主要用來做切斷速度快
、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門
，它具有以下優點：

　　1． 流體阻力小
，其阻力係數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，目前球閥的密封麵材料廣泛使用塑料、密封性好
，在真空係統中也已廣泛使用。

　　4． 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。

　　5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的
，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時
，不會引起閥門密封麵的侵蝕。

　　7． 適用範圍廣
，通徑從小到幾毫米
，大到幾米，從高真空至高壓力都可應用。

　　8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力

，相對比較安全。氣動球閥如果漏氣的話
，相對液動
、電動來說，氣體可以直接排出
，對環境沒有汙染，同時具有較高的安全性。

　　9.相對於手動和渦輪轉動球閥來說
，氣動球閥可以大口徑配置
，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。）

　　氣動塑料球閥已廣泛應用於石油、化工、發電

、造紙、原子能

、航空

、火箭等各部門
，以及人們日常生活中。

PPH氣動三通球閥規格參數

空氣驅動	壓縮空氣4-6bar(可帶手輪)
公稱通徑	15～100mm
公稱壓力	1.0～1.6Mpa
適用溫度	0～+60℃
連接方式	法蘭、螺紋、由令
閥結構	一體、三通L、三通T
閥體材質	PPH
閥芯材質	PPH
密封材質	PTFE
適用介質	PPH兼容的食品工業化學溶劑
可選附件	限位開關 、定位器、電磁閥 、減壓閥

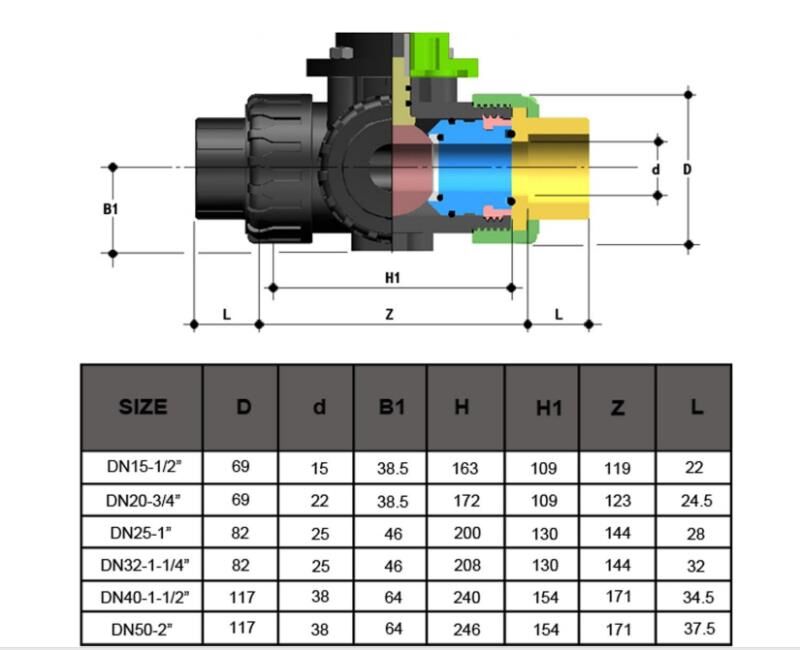

PPH氣動三通球閥外形尺寸

塑料原材料名稱及適用溫度：
UPVC  硬聚氯乙烯    溫度-10°C~80°C
CPVC  氯化聚氯乙烯  溫度-20°C~95°C
RPP   增強聚丙稀    溫度-14°C~90°C
PVDF  聚偏二氟乙烯  溫度-40°C~140°C
PPH   均聚型聚丙烯    溫度-14°C~95°C
