型號：GUD 更新時間：2020-06-16

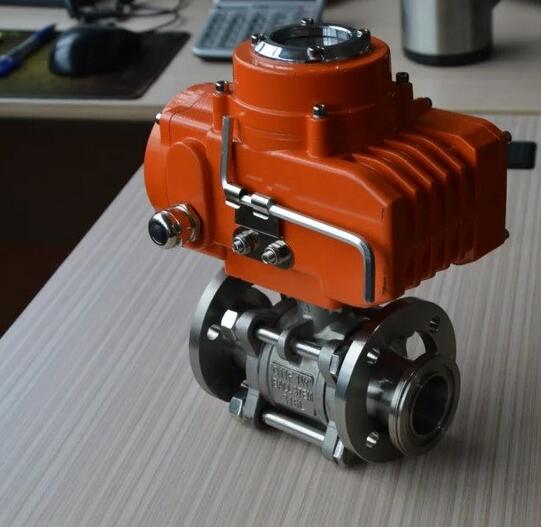

特點：GUD型電動高真空(壓力)球閥是以電動裝置驅動閥杆與球芯來執行啟閉動作，達到接通或切斷真空(壓力)係統管路中的介質流。應用於真空、乳製品、酒業、生物工程、食品、製藥、飲料、化妝品及化工領域。
GUDdiandongzhenkongqiufayoubengongsijingxinshengchandeyikuanzhenkongfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電動真空球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | GUD電動高真空球閥 |
| 產品型號 | GUD |
| 公稱通徑 | DN16-100 |
| 壓力範圍 | 1.3×10-7Pa～6×105Pa |
| 閥體材質 | 不鏽鋼（304L/R、316L/R） |
產品介紹
GUD型電動高真空球閥是以電動裝置驅動閥杆與球芯來執行啟閉動作，達到接通或切斷真空(壓力)係統管路中的介質流。應用於真空、乳製品、酒業、生物工程、食品、製藥、飲料、化妝品及化工領域。
GUD電動高真空球閥主要零件材料：
閥體、閥蓋、閥芯：不鏽鋼304、316L
密封件：四氟乙烯、氟橡膠、增強聚四氟乙烯、PPL。
用途和使用範圍：
GUD球閥是在1.3×10-7～6×105Pa的真空係統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道係統，符合GMP標準。
主要性能：
①漏率：閥體 ≤1.3×10-9Pa.M3/S；
②壓力範圍：1.3×10-7Pa～6×105Pa；
③工作介質：水、蒸氣、酸、堿。
④工作溫度：-30℃～+150℃。
⑤安裝位置：任意。
⑥壽命：≥20000次。
工作原理：
電動執行器帶動閥杆，閥杆帶動閥球球轉 90º達到開關目的。
主要特點：
①密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S改變了球閥不能滿足高真空、超高真空的現狀；
②開關扭矩小，工作穩定、可靠；
③結構緊湊，重量輕，外形簡潔、美觀；
④該閥既能適用高真空，又能適用一定的正壓力下使用；
⑤由於球閥全通導，又能達到超高真空要求，所以也能適用於加速器真空係統。
主要技術性能：
|
閥門漏率： |
≤1.3×10-4Pa.L/S. |
|
適用溫度： |
-30～+150℃ |
|
關閉時間： |
≤30S |
|
適用範圍： |
|
|
連接型式： |
使用壓力範圍(Pa) |
|
活套法蘭(GB6070、JB919)： |
0.6×106～1.3×10-4 |
|
焊接法蘭(GB6070、JB919)： |
1.6×106～1.3×10-4 |
|
快卸法蘭(GB4982) |
0.1×106～1.3×10-4 |
|
螺紋連接： |
1.6×106～1.3×10-4 |
衛生級法蘭『GUD電動高真空球閥』連接尺寸：(設計標準：JB919)
|
型號 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
活套法蘭『GUD電動高真空球閥』連接尺寸：(設計標準：GB6070)
|
型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
快卸法蘭『GUD電動高真空球閥』連接尺寸：(設計標準：GB4982)
|
型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
