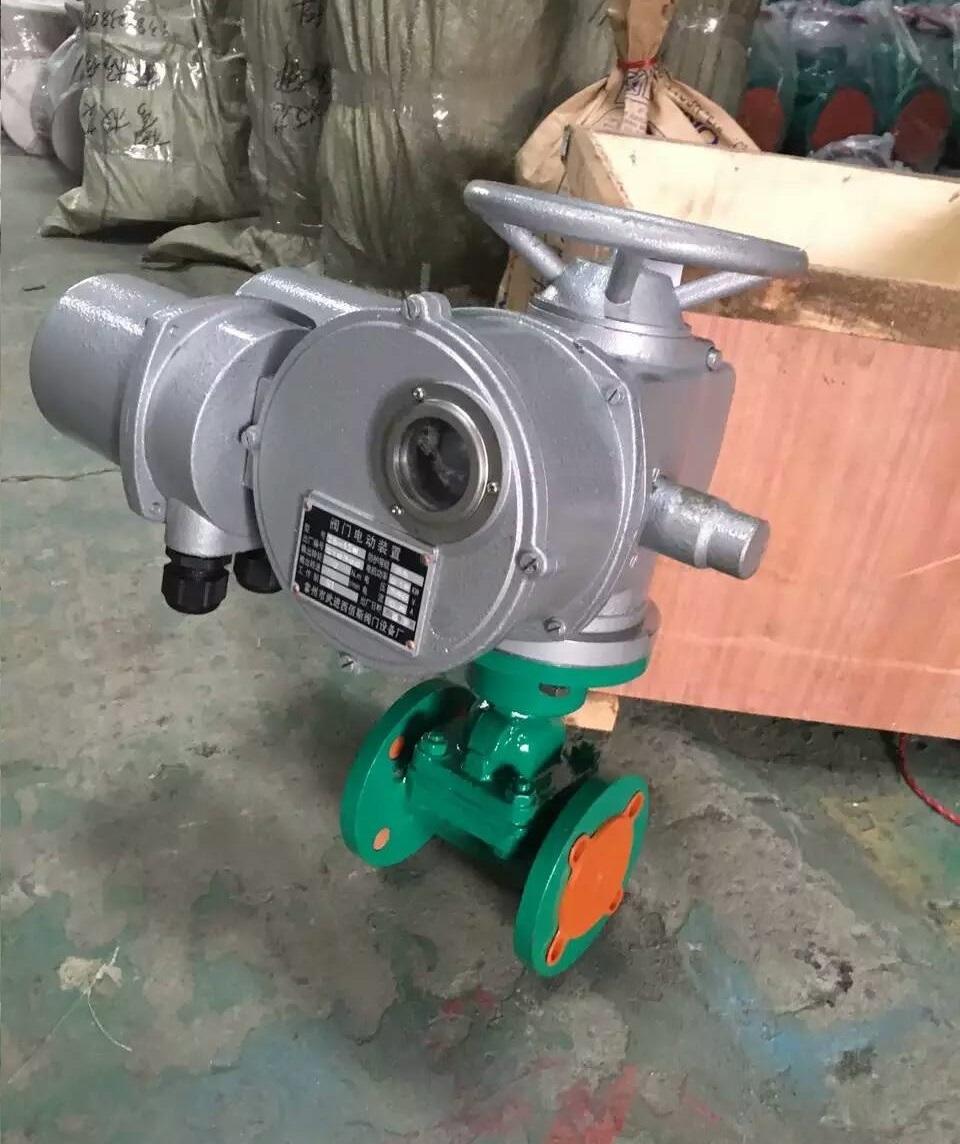

電動襯膠隔膜閥

型號：更新時間：2020-06-17

特點：無

質量穩定
價格合理
交貨快捷

詳細介紹

G941J電動襯膠隔膜閥由本公司精心生產的一款隔膜閥，在保證質量的同時，價格也非常合理，以及在售後方麵我們也做的非常完善。電動襯膠隔膜閥適用於各種不同的輕重工業工況以及建築管道。隔膜閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	電動襯膠隔膜閥
產品型號	G941J
公稱通徑	DN25-400mm
壓力範圍	1.0MPa
閥體材質	鑄鐵、鑄鋼、不鏽鋼

產品介紹：
G941J電(dian)動(dong)襯(chen)膠(jiao)隔(ge)膜(mo)閥(fa)專(zhuan)用(yong)於(yu)控(kong)製(zhi)非(fei)腐(fu)蝕(shi)性(xing)或(huo)一(yi)般(ban)腐(fu)蝕(shi)性(xing)介(jie)質(zhi)，閥(fa)體(ti)內(nei)腔(qiang)表(biao)麵(mian)無(wu)襯(chen)裏(li)或(huo)覆(fu)有(you)可(ke)供(gong)選(xuan)擇(ze)的(de)各(ge)種(zhong)橡(xiang)膠(jiao)，適(shi)用(yong)於(yu)不(bu)同(tong)工(gong)作(zuo)溫(wen)度(du)和(he)流(liu)體(ti)管(guan)路(lu)。適(shi)用(yong)溫(wen)度(du)：≤85℃、≤100℃、≤120℃、≤150℃（按照襯裏和隔膜材料）最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有機溶劑）外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、氨水、大部分醇類，有機酸及醛類等。

結構特點和作用原理：

1.本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3.視膠隔膜閥的閥體內腔表麵視複有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。

6.閥fa門men的de啟qi閉bi是shi依yi靠kao旋xuan轉zhuan手shou輪lun而er達da到dao的de。本ben閥fa在zai閥fa蓋gai上shang端duan標biao有you可ke窺kui見jian閥fa門men處chu啟qi或huo閉bi位wei置zhi的de顯xian示shi色se別bie，以yi指zhi示shi閥fa門men的de啟qi閉bi行xing程cheng。當dang順shun時shi針zhen放fang置zhi手shou輪lun時shi，手shou輪lun即ji下xia移yi，閥fa瓣ban隨sui之zhi帶dai動dong隔ge膜mo下xia降jiang使shi通tong路lu截jie斷duan；反之則閥門即開啟，色別隨之顯露。

7.本閥采用標準：按照GB12239的規定，並符合BS5156的要求。

各種材質的推薦使用範圍：

視裹材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10 o C～85 o C	除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有機溶劑）外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 o C～85 o C	具有良好的耐磨性能。主要用於50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10 o C～120 o C	抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10 o C～120 o C	動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40 o C～100 o C	非腐蝕性介質

隔膜材質的推薦使用範圍：

隔膜材質（代號）	適宜溫度	適用介質
丁基膠（B級）	-40 o C～100 o C	良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）	-50 o C～100 o C	用於淨化水、無機鹽、稀釋無機酸。

主要性能參數：

型號	公稱壓力Mpa	實驗壓力（Mpa）		工作壓力（Mpa）			適用溫度	適用介質
型號	公稱壓力Mpa	閥體強度	密封麵				適用溫度	適用介質
G941J	0.6	0.9	0.66	0.6	0.4	0.25	小於等於80攝氏度	一般腐蝕性介質
G941J	1.0	1.5	1.1	1.0				一般腐蝕性介質

主要外形及連接尺寸：

型號	公稱尺寸DN（mm)	L	D1	D	Do	Z-φd	H	H1
EG941WJ-6	25	145	85	115	120	4-14	121	135
	32	160	100	135	120	4-18	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	4-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-18	384	464
	200	570	295	335	400	8-23	518	638
	250	680	350	390	500	8-23	598	734
	300	790	400	440	560	12-23	698	778
	350	900	460	500	560	12-23	723	883
	400	1000	515	565	640	16-23	868	1078
EG941WJ-10	25	145	85	115	120	16-25	121	135
	32	160	100	135	120	4-14	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	8-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-23	384	464

溫馨提示：“電動襯膠隔膜閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
