型號：ZDLPF 更新時間：2017-11-09
特點：ZDLPF電動襯氟調節閥是由381L係列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控製器模塊，無需另配伺服放大器，且輸出力大

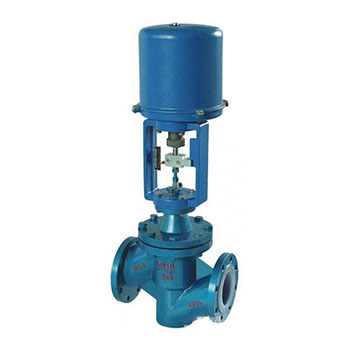

ZDLPF電動襯氟調節閥：
ZDLPF電動襯氟調節閥是由381L係列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控製器模塊，無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波紋管密封，因而該閥廣泛適用於化工，石油，冶金，醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控製。
ZDLPF電動襯氟調節閥特點：
1、耐腐蝕：閥體內腔、閥芯、閥座、閥杆均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
2、 密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏
3、泄漏量小：由於閥芯、閥座是軟密封，故泄漏量低於國家Ⅳ級標準
ZDLPF電動襯氟調節閥技術參數
1、形式：直通倒S鑄造閥 ；
2、公稱通徑：DN20-200mm；
3、公稱壓力：PN1.6 4.0 6.4MPa；
4、連接形式：JB78-59 JB/T79。2-94凹式
5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6、常溫型：-40-+200℃
7、散熱型：+200℃-+450℃
8、壓蓋形式：螺栓壓緊式
9、填料：V型聚四氟乙烯，柔性石墨，石棉編織填料
10、閥芯形式：上導向單座柱塞式閥芯，或上導向單座套筒柱塞式閥芯
11、流量特性：等百分比特性，直線特性和快開特性
12、閥芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
ZDLPF電動襯氟調節閥標準規格
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L係列智能型執行機構、PSL係列智能型執行機構
表麵塗漆：綠色 丙稀酸聚胺酯磁漆
ZDLPF電動襯氟調節閥型號編製
|
Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
|
Z係列調節閥 |
R:電動3810L執行機構 |
H直行程 |
CF:標準型襯氟調節閥 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50 |
||||||
執行機構
類型：可選PS或DKZ電子式直行程執行機構，防爆型選用3610型
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。或與我公司技術部聯係，索取相關資料。
ZDLPF電動襯氟調節閥主要零件材料
|
公稱通徑mm |
DN15-DN300 |
|||
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 |
閥體、閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯、閥座 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不鏽鋼波紋管 |
|||
|
墊片 |
增強聚四氟乙烯(F4) 、不鏽鋼墊片、金屬石墨纏繞墊片 |
|||
|
推杆、襯套 |
2Cr13 |
|||
|
適用 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高溫型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ |
|
|
低溫型 |
|
-40～-60℃、 -60～-100℃ |
||
ZDLPF電動襯氟調節閥規格參數表
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑mm |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
允許壓差 |
單座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
||
|
套筒式 |
|
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
|||||
|
允許泄 |
單座式 |
為Kv值的0.01%，按GB4213-84標準 |
||||||||||||||
|
套筒式 |
為Kv值的0.05%，按GB4213-84標準 |
|||||||||||||||
|
配電動執 |
PSL |
201 |
202 |
204 |
208 |
312 |
||||||||||
|
3610 |
3610SA-08 |
LA-20 |
3610LSB-30 |
3610LSB-50 |
3610LSC-65 |
|||||||||||
|
基本誤差% |
±2.5 |
|||||||||||||||
|
回差% |
2.0 |
|||||||||||||||
|
死區% |
3.0 |
|||||||||||||||
|
始終點偏差% |
±2.5 |
|||||||||||||||
|
額定行程偏差% |
2.5 |
|||||||||||||||
|
可調比 |
50：1 |
|||||||||||||||
