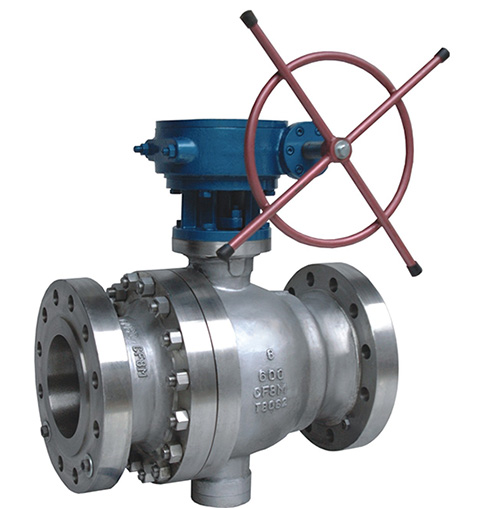

型號：Q47Y 更新時間：2020-10-10
特點：固定式球閥是新一代高性能球閥，適用於長輸管線和一般工業管線，其強度、安全性
Q347F固(gu)定(ding)式(shi)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。固定式球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 固定式球閥 |
| 產品型號 | Q47F、Q47H、Q47Y |
| 公稱通徑 | DN25-600 |
| 壓力範圍 | 1.6MPa-10.0MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品介紹：
固定式球閥是新一代高性能球閥，適用於長輸管線和一般工業管線，其強度、安全性、耐(nai)惡(e)劣(lie)環(huan)境(jing)性(xing)等(deng)在(zai)設(she)計(ji)時(shi)進(jin)行(xing)了(le)特(te)殊(shu)考(kao)慮(lv)，適(shi)用(yong)於(yu)各(ge)種(zhong)腐(fu)蝕(shi)性(xing)和(he)非(fei)腐(fu)蝕(shi)性(xing)介(jie)質(zhi)。它(ta)與(yu)浮(fu)動(dong)球(qiu)閥(fa)相(xiang)比(bi)，工(gong)作(zuo)時(shi)，閥(fa)前(qian)流(liu)體(ti)壓(ya)力(li)在(zai)球(qiu)體(ti)上(shang)產(chan)生(sheng)的(de)作(zuo)用(yong)力(li)全(quan)部(bu)傳(chuan)遞(di)給(gei)軸(zhou)承(cheng)，不(bu)會(hui)使(shi)球(qiu)體(ti)向(xiang)閥(fa)座(zuo)移(yi)動(dong)，因(yin)而(er)閥(fa)座(zuo)不(bu)會(hui)承(cheng)受(shou)過(guo)大(da)的(de)壓(ya)力(li)，所(suo)以(yi)固(gu)定(ding)式(shi)球(qiu)閥(fa)的(de)轉(zhuan)矩(ju)小(xiao)、閥座變形小，密封性能穩定、使用壽命長，適用於高壓、dakoujingchanghe。xianjindedanhuangyufazuozujian，juyouzijintexing，shixianshangyoumifeng。meifayoulianggefazuo，meigefangxiangdounengmifeng，yineranzhuangmeiyouliuxiangxianzhi，shishuangxiang。
技術參數：
本ben閥fa有you二er塊kuai式shi和he三san塊kuai式shi兩liang種zhong閥fa體ti結jie構gou，中zhong法fa蘭lan用yong螺luo栓shuan連lian接jie，密mi封feng采cai用yong增zeng強qiang聚ju四si氟fu乙yi烯xi鑲xiang入ru不bu鏽xiu鋼gang圈quan內nei，鋼gang圈quan後hou部bu沒mei有you彈dan簧huang保bao證zheng閥fa座zuo緊jin貼tie球qiu體ti，保bao持chi密mi封feng。上shang下xia閥fa杆gan均jun沒mei有youPTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001"～32"
主要特點：
（1）操作省力：球體由上下軸承支撐，減少摩擦，消除了由於進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠：PTFEdanxingcailiaomifengquanqianyubuxiugangfazuonei，jinshufazuoweiduansheyoudanhuangbaozhengmifengquanzugoudeyujinli，famenzaishiyongguochengzhongmifengmianmosunshi，zaidanhuangzuoyongxiafamenjixubaozhenglianghaomifengxingneng。
（3）防火結構：為wei防fang止zhi由you於yu驟zhou熱re或huo火huo災zai的de出chu現xian，使shi聚ju四si氟fu乙yi烯xi密mi封feng圈quan燒shao毀hui，發fa生sheng較jiao大da泄xie漏lou，而er助zhu長chang火huo勢shi，在zai球qiu體ti與yu閥fa座zuo間jian設she置zhi防fang火huo密mi封feng環huan，在zai密mi封feng圈quan燒shao毀hui時shi，在zai彈dan簧huang力li作zuo用yong下xia，將jiang閥fa座zuo密mi封feng環huan迅xun速su推tui向xiang球qiu體ti上shang，形xing成cheng金jin屬shu與yu金jin屬shu密mi封feng，起qi到dao一yi定ding程cheng度du的de密mi封feng效xiao果guo。耐nai火huo試shi驗yan符fu合heAPl6FA和APl607標準要求。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座後退脫離球體，達到自動泄壓的效果，卸壓後閥座自動複位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處於全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的汙染。輔助密封設置係統（客戶需要請在訂購時說明）
（6）本(ben)閥(fa)門(men)設(she)計(ji)有(you)輔(fu)助(zhu)的(de)閥(fa)座(zuo)緊(jin)急(ji)密(mi)封(feng)係(xi)統(tong)，一(yi)旦(dan)密(mi)封(feng)受(shou)損(sun)或(huo)出(chu)現(xian)緊(jin)急(ji)十(shi)青(qing)況(kuang)而(er)不(bu)能(neng)密(mi)封(feng)時(shi)，通(tong)過(guo)輔(fu)助(zhu)密(mi)封(feng)係(xi)統(tong)向(xiang)密(mi)封(feng)麵(mian)注(zhu)射(she)相(xiang)應(ying)的(de)密(mi)封(feng)劑(ji)即(ji)可(ke)修(xiu)複(fu)密(mi)封(feng)麵(mian)，達(da)到(dao)緊(jin)急(ji)密(mi)封(feng)。當(dang)輸(shu)送(song)的(de)介(jie)質(zhi)不(bu)潔(jie)或(huo)含(han)有(you)少(shao)量(liang)顆(ke)粒(li)時(shi)，為(wei)保(bao)護(hu)密(mi)封(feng)麵(mian)，確(que)保(bao)達(da)到(dao)可(ke)靠(kao)的(de)密(mi)封(feng)，還(hai)可(ke)給(gei)這(zhe)一(yi)裝(zhuang)置(zhi)注(zhu)射(she)相(xiang)應(ying)的(de)清(qing)洗(xi)劑(ji)或(huo)潤(run)滑(hua)劑(ji)對(dui)密(mi)封(feng)麵(mian)進(jin)行(xing)清(qing)洗(xi)。
（7）廣泛適用於食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封麵進行清洗
主要零件及材質：
|
序號 |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
閥體 |
WCB |
A2116-WCB |
|
2 |
彈簧 |
60Si2aMn |
AISI 9260 |
|
3 |
密封圈 |
PTFE |
PTFE |
|
4 |
墊片 |
PTFE |
PTFE |
|
5 |
排汙螺母 |
25 |
A105 |
|
6 |
"0" 型密封圈 |
橡膠 |
橡膠 |
|
7 |
底蓋 |
25 |
A105 |
|
8 |
螺釘 |
35 |
A193-B7 |
|
9 |
固定軸 |
1Cr13 |
A276-410 |
|
10 |
滑動軸承 |
PTFE& |
PTFE& |
|
11 |
球體 |
1C18Ni9Ti |
SS304 |
|
12 |
閥蓋 |
WCB |
A216-WCB |
|
13 |
閥座 |
25 |
A105 |
|
14 |
閥杆 |
1Cr33 |
A276-410 |
|
15 |
螺柱 |
35CrMoA |
A193-B7 |
|
16 |
螺母 |
35 |
A194-2H |
|
17 |
壓套 |
25 |
A105 |
|
18 |
填料 |
PTFE |
PTFE |
|
19 |
支架 |
WCB |
A216-WCB |
|
20 |
填料壓蓋 |
WCB |
A2116-WCB |
|
21 |
鍵 Key |
45 |
AISI C 1045 |
技術規範：
|
設計依據 |
國標係列 |
美標係列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
試驗壓力：
|
壓力等級 |
試驗壓力(MPa） |
||
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |
國標固定球閥PN1.6MPa主要連接尺寸用重量：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
|
d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
489 |
591 |
686 |
|
|
L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
|
|
H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
|
手動 |
H1 |
75 |
85 |
95 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
|
E |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
|
|
F |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
410 |
650 |
|
|
W |
160 |
160 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
4.5 |
5.7 |
7.0 |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
1600 |
4500 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
940 |
1115 |
|
L1 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
410 |
410 |
|
|
氣動 |
H3 |
215 |
240 |
264 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1393 |
1468 |
1538 |
1538 |
1450 |
|
L2 |
200 |
270 |
270 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
2840 |
|
PN2.5MPa主要連接尺寸用重量：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
|
d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
489 |
591 |
686 |
|
|
L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
|
|
H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
|
手動 |
H1 |
75 |
85 |
95 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
|
E |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
|
|
F |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
|
|
W |
160 |
160 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
4.5 |
5.7 |
7.0 |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
640 |
1030 |
1524 |
2100 |
4200 |
5300 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
- |
420 |
690 |
690 |
|
L1 |
- |
- |
- |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
420 |
400 |
- |
400 |
410 |
650 |
|
|
氣動 |
H3 |
215 |
240 |
264 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1150 |
1205 |
1250 |
1295 |
1390 |
1470 |
|
L2 |
200 |
270 |
270 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
|
PN4.0MPa主要連接尺寸及重量：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
|
d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
489 |
591 |
686 |
|
|
L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
|
|
H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
|
手動 |
H1 |
75 |
85 |
95 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
|
E |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
|
|
F |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
|
|
W |
160 |
160 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
4.5 |
5.7 |
7.0 |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
640 |
1030 |
1524 |
2100 |
4200 |
5300 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
- |
420 |
690 |
690 |
|
L1 |
- |
- |
- |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
420 |
400 |
- |
400 |
410 |
650 |
|
|
氣動 |
H3 |
215 |
240 |
264 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1150 |
1205 |
1250 |
1295 |
1390 |
1470 |
|
L2 |
200 |
270 |
270 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
|
PN6.4MPa主要連接尺寸及重量：
|
公稱通徑DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
|
d1 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
337 |
387 |
489 |
591 |
686 |
|
|
L |
292 |
330 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
1054 |
1232 |
1397 |
|
|
H |
114 |
124 |
133 |
159 |
250 |
294 |
395 |
445 |
500 |
530 |
660 |
800 |
900 |
|
|
手動 |
H1 |
108 |
155 |
197 |
235 |
300 |
374 |
445 |
512 |
550 |
615 |
810 |
1010 |
1180 |
|
E |
116 |
116 |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
123 |
|
|
F |
350 |
350 |
350 |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
735 |
|
|
W |
600 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
23 |
35 |
49 |
91 |
192 |
355 |
640 |
880 |
1100 |
1540 |
2800 |
5300 |
5700 |
|
|
電動 |
H2 |
- |
- |
- |
- |
554 |
574 |
731 |
771 |
867 |
802 |
979 |
1085 |
1148 |
|
L1 |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
420 |
690 |
690 |
|
|
氣動 |
H3 |
340 |
- |
- |
479 |
666 |
895 |
1002 |
1059 |
1160 |
1250 |
1320 |
1470 |
1520 |
|
L2 |
405 |
- |
- |
576 |
756 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
|
PN10.0MPa主要連接尺寸及重量：
|
公稱通徑DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
|
d1 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
337 |
387 |
489 |
591 |
686 |
|
|
L |
292 |
330 |
356 |
406 |
559 |
660 |
787 |
838 |
889 |
991 |
1194 |
1397 |
1549 |
|
|
H |
114 |
124 |
133 |
159 |
250 |
294 |
395 |
445 |
500 |
530 |
660 |
800 |
900 |
|
|
手動 |
H1 |
108 |
155 |
197 |
235 |
300 |
374 |
445 |
512 |
550 |
615 |
810 |
1010 |
1180 |
|
E |
116 |
116 |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
123 |
|
|
F |
350 |
350 |
350 |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
735 |
|
|
W |
600 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
35 |
38 |
55 |
102 |
232 |
390 |
710 |
960 |
1700 |
1970 |
3250 |
5800 |
6700 |
|
|
電動 |
H2 |
- |
- |
- |
- |
569 |
658 |
694 |
765 |
825 |
917 |
998 |
1098 |
1185 |
|
L1 |
- |
- |
- |
- |
235 |
259 |
400 |
410 |
410 |
420 |
690 |
690 |
690 |
|
|
氣動 |
H3 |
340 |
- |
- |
479 |
666 |
895 |
1002 |
1059 |
1160 |
1250 |
1320 |
1470 |
1520 |
|
L2 |
405 |
- |
- |
576 |
756 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
304不鏽鋼廣式法蘭球閥
型號:Q11F
時間:2020-10-10
廣式內螺紋球閥,304球閥
型號:Q11F-16C
時間:2020-10-10
廣式外螺紋球閥,螺紋316球閥
型號:Q21F-16C
時間:2020-10-10
國標法蘭鑄鋼球閥
型號:Q41C-16
時間:2020-10-10
國標球閥,國標不鏽鋼球閥
型號:Q41F
時間:2020-10-08
焊接鍛鋼球閥，鍛鋼高壓球閥
型號:Q61F/N
時間:2020-10-08
掃一掃關注我們
