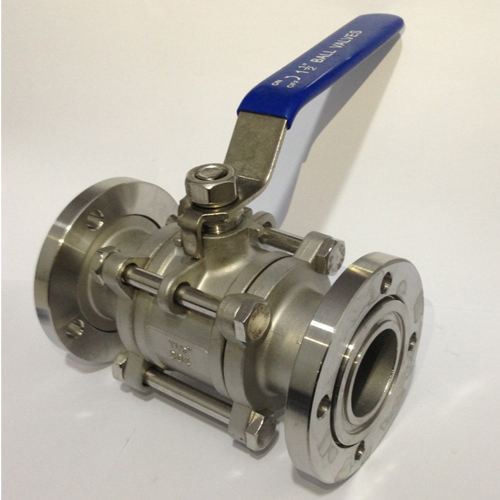

型號：GU型 更新時間：2020-10-10
特點：GU型高真空(壓力)手動球閥用於接通或切斷真空(壓力)係統管路中的介質流。應用於真空、乳製品、酒業、生物工程、食品、製藥、飲料、化妝品及化工領域。
GU手shou動dong高gao真zhen空kong球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。手動高真空球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 手動高真空球閥 |
| 產品型號 | GU |
| 公稱通徑 | DN16-100 |
| 壓力範圍 | 1.3×10-7Pa～6×105Pa |
| 閥體材質 | 不鏽鋼（304L/R、316L/R） |
產品介紹：
用途和使用範圍：GU係列球閥是在1.3×10-7～6×105Pa的真空係統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道係統，符合GMP標準。
主要性能：
①漏率：閥體 ≤1.3×10-9Pa.M3/S；
②壓力範圍：1.3×10-7Pa～6×105Pa；
③工作介質：水、蒸氣、酸、堿。
④工作溫度：-30℃～+150℃。
⑤安裝位置：任意。
⑥壽命：≥20000次。
工作原理：
以閥杆帶動閥球轉 90º達到開關目的。
產品主要特點：
①密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,
改變了球閥不能滿足高真空、超高真空的現狀；
②開關扭矩小，工作穩定、可靠；
③結構緊湊，重量輕，外形簡潔、美觀；
④改閥既能適用高真空，又能適用一定的正壓力下使用；
⑥由於球閥全通導，又能達到超高真空要求，所以也能適用於加速器真空係統。
主要零件材料：
①閥體：不鏽鋼304、316L
②球體：316L
③密封件：增強聚四氟乙烯
快卸法蘭『GU型高真空球閥』連接尺寸：（設計標準：GB4982）
|
型 號 |
DN |
A |
B |
L |
L0 |
H |
|
GU-16R |
16 |
30 |
12.2 |
75 |
80 |
72 |
|
GU-20R |
20 |
40 |
26.2 |
90 |
90 |
88 |
|
GU-25R |
25 |
40 |
26.2 |
100 |
100 |
93 |
|
GU-32R |
32 |
55 |
34.2 |
110 |
110 |
105 |
|
GU-40R |
40 |
55 |
41.2 |
120 |
125 |
120 |
衛生級法蘭『GU型高真空球閥』連接尺寸：（設計標準：ISO-2852）
|
型 號 |
DN |
A |
B |
L |
L0 |
H |
|
GU-16R |
16 |
34 |
27.5 |
75 |
80 |
72 |
|
GU-20R |
20 |
50.5 |
43.5 |
90 |
90 |
88 |
|
GU-25R |
25 |
50.5 |
43.5 |
100 |
100 |
93 |
|
GU-32R |
32 |
50.5 |
43.5 |
110 |
110 |
105 |
|
GU-40R |
40 |
50.5 |
43.5 |
120 |
125 |
120 |
|
GU-50R |
50 |
64 |
56.5 |
135 |
140 |
137 |
|
GU-65R |
65 |
77.5 |
70.5 |
150 |
200 |
160 |
|
GU-80R |
80 |
91 |
83.5 |
200 |
230 |
200 |
|
GU-100R |
100 |
119 |
110 |
250 |
270 |
240 |
活套法蘭『GU型高真空球閥』連接尺寸：（設計標準：GB6070）
|
型 號 |
DN |
A |
B |
n |
c |
L |
L0 |
H |
|
GU-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
80 |
72 |
|
GU-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
90 |
88 |
|
GU-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
100 |
93 |
|
GU-32R |
32 |
90 |
70 |
4 |
9 |
110 |
110 |
105 |
|
GU-40R |
40 |
100 |
80 |
4 |
9 |
120 |
125 |
120 |
|
GU-50R |
50 |
110 |
90 |
4 |
9 |
135 |
140 |
137 |
|
GU-65R |
65 |
130 |
110 |
4 |
9 |
150 |
200 |
160 |
|
GU-80R |
80 |
145 |
125 |
8 |
9 |
200 |
230 |
200 |
|
GU-100R |
100 |
165 |
145 |
8 |
9 |
250 |
270 |
240 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
