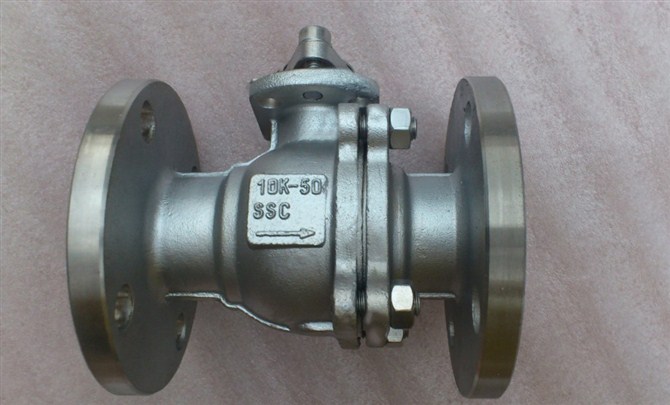

型號：Q41F 更新時間：2020-10-08
特點：guobiaoqiufamifengxingnenghao。qiufafazuomifengquanyibancaiyongjusifuyixidengdanxingcailiaozhizao，yiyubaozhengmifeng，erqieqiufademifenglisuizhejiezhiyalidezengjiaerzengda。
Q41F國guo標biao法fa蘭lan球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。國標法蘭球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 國標法蘭球閥 |
| 產品型號 | Q41F、Q341F、Q641F、Q941F |
| 公稱通徑 | DN25-250 |
| 壓力範圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鐵,鑄鋼,不鏽鋼 |
產品介紹：
國標法蘭球閥主要用於截斷或接通介質，也可用於流體的調節與控製。與其它閥類相比，球閥具有如下的一些優點：
（1）流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）開關迅速、方便，隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
（3）密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料製造，易於保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
（4）閥(fa)杆(gan)密(mi)封(feng)可(ke)靠(kao)。球(qiu)閥(fa)啟(qi)閉(bi)時(shi)閥(fa)杆(gan)隻(zhi)作(zuo)旋(xuan)轉(zhuan)運(yun)動(dong)，因(yin)此(ci)閥(fa)杆(gan)的(de)填(tian)料(liao)密(mi)封(feng)不(bu)易(yi)被(bei)破(po)壞(huai)，而(er)且(qie)閥(fa)杆(gan)倒(dao)密(mi)封(feng)的(de)密(mi)封(feng)力(li)隨(sui)著(zhe)介(jie)質(zhi)壓(ya)力(li)的(de)增(zeng)加(jia)而(er)增(zeng)大(da)。
（5）球閥的啟閉隻做90°轉動，故容易實現自動化控製和遠距離控製，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
（6）球閥通道平整光滑，不易沉積介質，可以進行管線通球。
主要性能規範 Capability Criterion
|
設計與製造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗 Pressure Test
|
公稱壓力NominalPressure |
1.6 |
2.5 |
4.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
|
氣密封試驗 |
0.4-0.7 |
||
主要零件材料 Materials Of main Parts
|
閥體 Body |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體閥杆 Ball Stem |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥座 Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 Shim |
聚四氟乙烯PTFE 不鏽鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
||||||
|
閥杆座 Stem Seat |
聚四氟乙烯PTFE 不鏽鋼/柔性石墨 Stainless Steel/Flexible Graphite |
||||||
|
填料 Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
||||||
|
填料壓蓋 Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) |
||||||
|
介質 Medium |
水蒸汽油品 |
硝酸類 Nitric Acid |
強氧化介質 |
醋酸類 Acetic Acid |
尿素類 Urea |
||
1.6-2.5MPa主要外型尺寸 Main outer Size
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
凸麵法蘭 Q41F Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
凸麵法蘭 RF Q41F Q41PPL 25 25P 25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
4.0MPa-6.4MPa主要規格尺寸 Size Main Dimensions
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
|
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
103 |
140 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16 |
4-14 |
112 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-14 |
123 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
150 |
250 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
156 |
250 |
|
|
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-18 |
172 |
350 |
|
|
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-18 |
197 |
350 |
|
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
222 |
450 |
|
|
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 |
|
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 |
|
|
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-14 |
105 |
140 |
|
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
125 |
160 |
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-18 |
135 |
250 |
|
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 |
|
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 |
|
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 |
|
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 |
|
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 |
|
|
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 |
|
|
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 |
|
|
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
