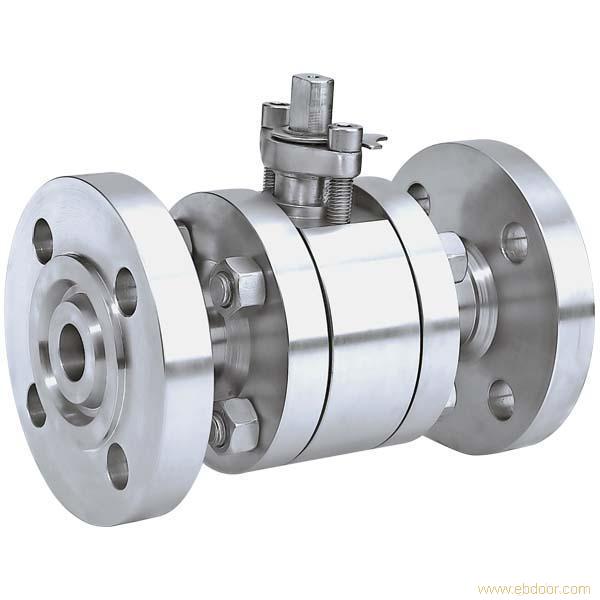

型號：Q41F 更新時間：2020-10-08
特點：金屬硬密封球閥采用偏心結構，在關閉過程中，閥座與球冷酷間的密封比壓能迅速增加，從而確保了密封副的可靠密封。
Q41Hjinshuyingmifengqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。金屬硬密封球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 金屬硬密封球閥 |
| 產品型號 | Q41H、Q41Y |
| 公稱通徑 | DN15-DN300 |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼 |
產品介紹：
Q41H、Q41Y金jin屬shu硬ying密mi封feng法fa蘭lan球qiu閥fa閥fa座zuo采cai用yong板ban簧huang加jia載zai的de金jin屬shu密mi封feng結jie構gou，在zai高gao溫wen下xia啟qi閉bi輕qing鬆song。是shi我wo公gong司si開kai發fa的de高gao性xing能neng球qiu閥fa產chan品pin。球qiu體ti及ji閥fa座zuo采cai用yong特te殊shu硬ying化hua處chu理li，密mi封feng麵mian不bu擦ca傷shang。Q41H金屬硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不鏽鋼)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質，Q41H金屬硬密封球閥可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質等多種介質。
主要特點
1、先進的閥座：聚多年球閥製造經驗而設計的閥座，確保閥門密封，磨擦係數低，操作力矩小、多種閥座材料、適應範圍廣。
2、開關無誤的手柄：采用扁頭閥杆，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處於正確的位置。
4、閥杆防飛結構：閥杆為下裝式，防止受壓飛出，同時可在火災後，與閥體形成金屬接觸，確保閥杆密封。
技術規範
|
壓力等級 |
公稱壓力 |
磅級 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 |
||||||||
|
適用溫度 |
-196~≤550℃ |
|||||||||
|
適用規範 |
設計製造按 |
GB12237-89 API60JP17S-48 |
||||||||
|
法蘭尺寸按 |
JB79-59、GB91133、HG20592-97ANSI B16.5JIS B2212-2214 |
|||||||||
|
結構長度按 |
GB12221-89ANSI B16.0JIS B2002 |
|||||||||
|
檢驗試驗按 |
JB/T9092-99 API598 |
|||||||||
零件材料
|
零件名稱 |
零件材料 |
|||
|
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+淡化處理 |
304 |
316 |
316L |
|
閥杆 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
2Cr13+淡化處理 |
304 |
316 |
316L |
|
填料 |
V型PTFE、柔性石墨 |
|||
注：球體可根據用要求選用不同材質：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。
連接尺寸
PN1.6MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
法蘭連接尺寸 |
無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等係列標準。 |
|||||||||||
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
法蘭連接尺寸 |
無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等係列標準。 |
|||||||||||
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
PN4.0MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
法蘭連接尺寸 |
無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等係列標準。 |
|||||||||||
|
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
法蘭連接尺寸 |
無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等係列標準。 |
|||||||||||
|
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
