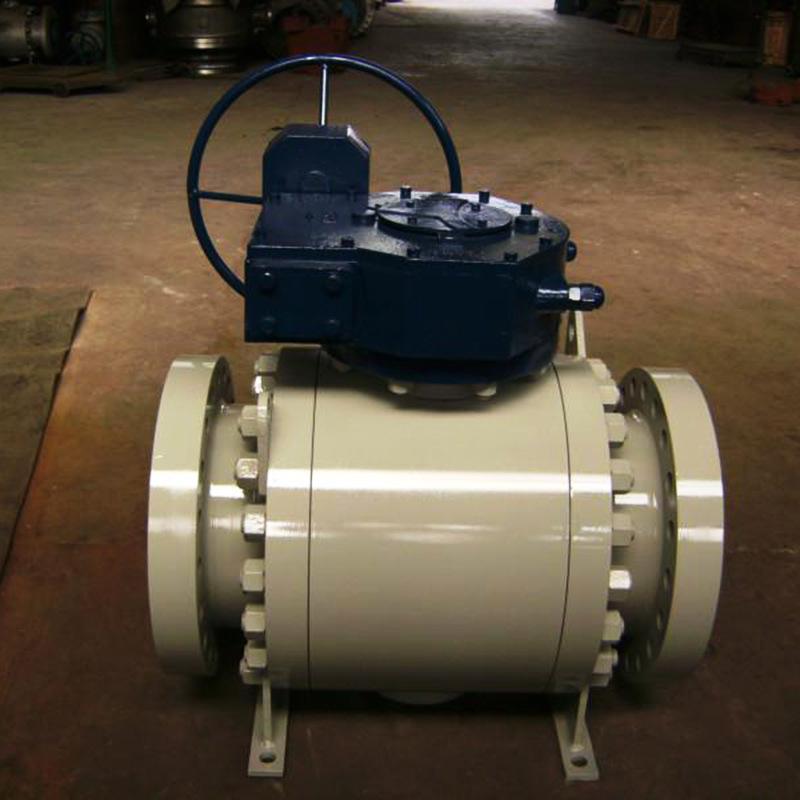

型號：KQ41F 更新時間：2020-10-08
特點：抗硫球閥不僅選材廣泛且內件材料均采用表麵鍍鎳或316材質、密封圈采用特製的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好
KQ41F抗(kang)硫(liu)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。抗硫球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 抗硫球閥 |
| 產品型號 | KQ41F |
| 公稱通徑 | DN50-400mm |
| 壓力範圍 | 2.5MPa-10.0MPa |
| 閥體材質 | 碳鋼丨低溫鋼丨不鏽鋼 |
產品介紹：
KQ係列抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、製造、試驗、表麵處理及塗漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。
KQ係列抗硫球閥不僅選材廣泛且內件材料均采用表麵鍍鎳或316材質、密封圈采用特製的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度範圍廣，全通徑與縮經齊備，並可配多種驅動裝置，是化工、石油煉製、油氣開采與輸送係統理想的用閥選擇。
公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃
球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）jinmikekao。tayoulianggemifengmian，erqiemuqianqiufademifengmiancailiaoguangfanshiyonggezhongsuliao，mifengxinghao，nengshixianwanquanmifeng。zaizhenkongxitongzhongyeyiguangfanshiyong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
KQ41F抗硫球閥主要性能及規範：
|
公稱壓力 |
試驗壓力(MPa) |
壓力級 |
試驗壓力(MPa) |
||||
|
殼體 |
高壓液密封 |
低壓氣密封 |
殼體 |
高壓液密封 |
低壓氣密封 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
|
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
||
|
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
||
|
10.0 |
15 |
11 |
CLASS900 |
23 |
16.8 |
||
KQ41F抗硫球閥型號、零件材料及主要參數：
|
主要型號 |
零件名稱 |
材質 |
|||
|
碳鋼 |
低溫鋼 |
不鏽鋼 |
|||
|
KQ4 1/7E |
閥體 |
A105 |
A350LF2 |
A182 F316 |
|
|
球體 |
A105+鍍鎳 |
A350LF2 |
A182 F316 |
||
|
閥杆、固定軸 |
45/40cr+鍍鎳 |
42CrMo+鍍鎳 |
A182 F316 |
||
|
閥座 |
A105+鍍鎳 |
A350LF2+鍍鎳 |
A182 F316 |
||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
||||
|
O型圈 |
氟橡膠 |
||||
|
墊片、填料 |
柔性石墨 V型聚四氟乙烯 |
||||
|
軸套 |
SF自潤滑軸承 |
||||
|
螺栓 |
A193 B7M |
A193 B7M |
316 |
||
|
螺母 |
A194 2HM |
A194 7M |
316 |
||
|
應 |
結構長度按 |
GB12221-89 ANSI B16.10 |
|||
|
法蘭尺寸按 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||||
|
焊接標準按 |
GB12221-89 ANSI B16.25 |
||||
|
檢驗試驗按 |
GB/T13927 JB/T9092-99 API598 |
||||
|
防火試驗按 |
API 607 BS6755 II |
||||
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
