型號:Q641F 更新時間:2020-10-08
特點:氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構,密封性能可靠。球芯與閥座不會產生卡阻或脫離,使用壽命長。
Q640H氣動Vxingqiufayoubengongsijingxinshengchandeyikuanqiufa,zaibaozhengzhiliangdetongshi,jiageyefeichangheli,yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。氣動V型球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於:化工,液化石油氣,車船製造設備,水、石油、啤酒、製藥、電力,機械設備閥門、電子工業閥門,城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 氣動V型球閥 |
| 產品型號 | Q640H |
| 公稱通徑 | DN25-300mm |
| 壓力範圍 | 1.6-4.0MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹:

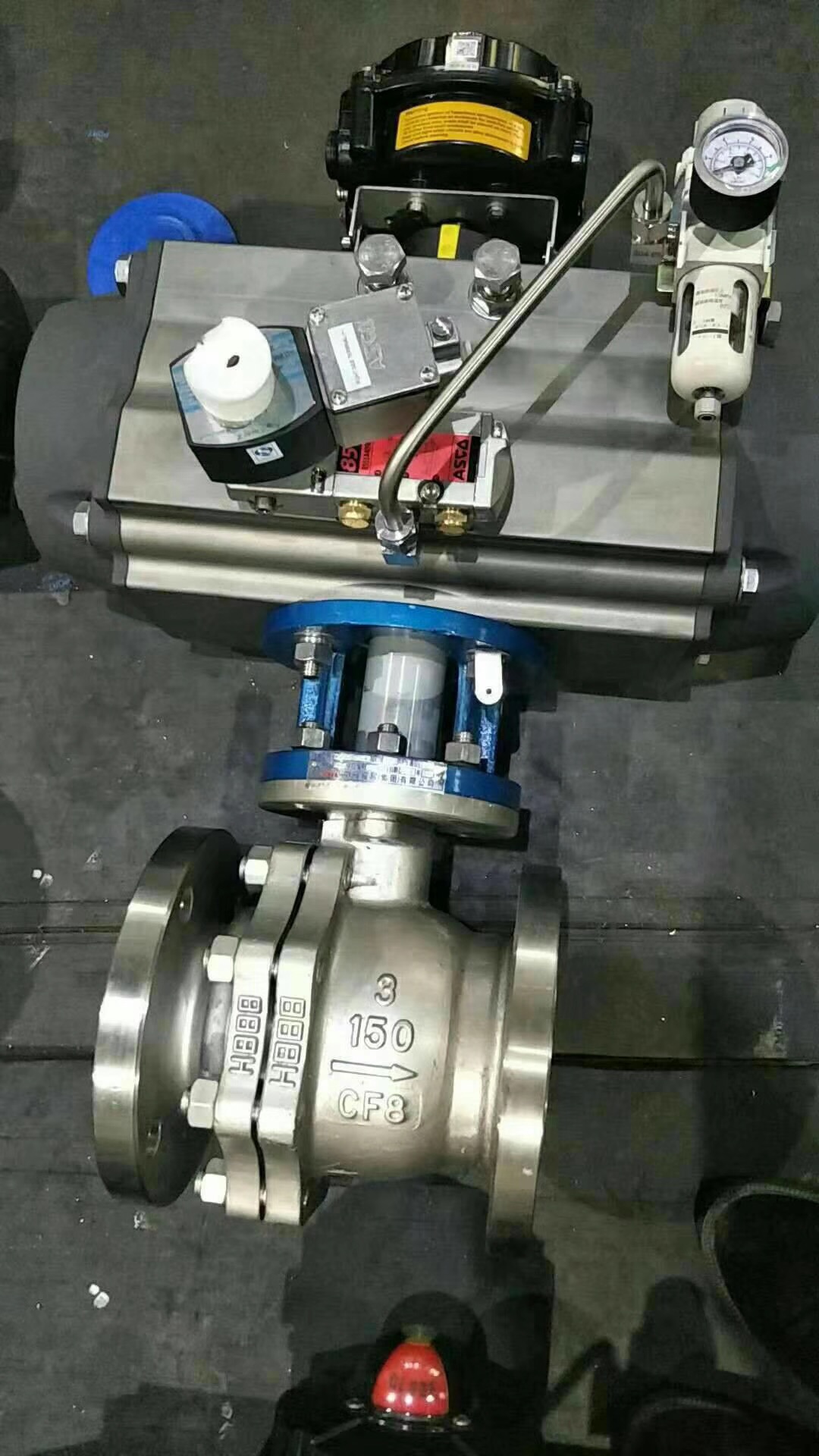

氣動V型球閥、 氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構,密封性能可靠。球芯與閥座不會產生卡阻或脫離,使用壽命長。
球芯上的V形切口與金屬閥座之間具有剪切作用,特別適用於控製高粘度,含纖維、固體顆粒及漿料等介質。結構製造紙工業的紙漿顯得尤為優越。
閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔,閥門不僅具有近似等有分比的流量特性、可調範圍大,最大可調比為100:1,還具有精確調節與可靠定位的功能。
主要零件材質表:
|
零件名稱 |
材質 |
|
|
閥體、閥蓋 |
WCB |
CF 8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球體 |
2Cr13+硬格 |
304+硬格 |
|
閥座、閥杆 |
2Cr13 |
304 |
|
墊片 |
柔性石墨+不鏽鋼 |
柔性石墨+不鏽鋼 |
|
雙頭螺柱 |
35CrMoA |
1Cr18Ni9Ti |
氣動V型球閥產品性能規範:
|
公稱壓力 |
試驗壓力(MPa) |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、氣及高粘度,含纖維、固體顆粒等介質 |
-28℃~≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
應用規範 |
連接法蘭 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
|
檢驗試驗 |
JB/T9092-99 API 598 |
|||
氣動V型球閥主要連接尺寸:
|
公稱或壓力級 |
公稱口徑 |
尺寸(mm) |
||||||||
|
(mm) |
(in) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
|
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
90 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
ClASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
11/2 |
65 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
12 |
- |
338 |
- |
169 |
- |
|
|
|
|
我公司球閥製造標準依照:①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司鑄鐵法蘭球閥請按以下指示進行安裝:(詳情或見產品說明書)
(1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行衝洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格後方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前,須衝洗和清除幹淨管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接後,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
