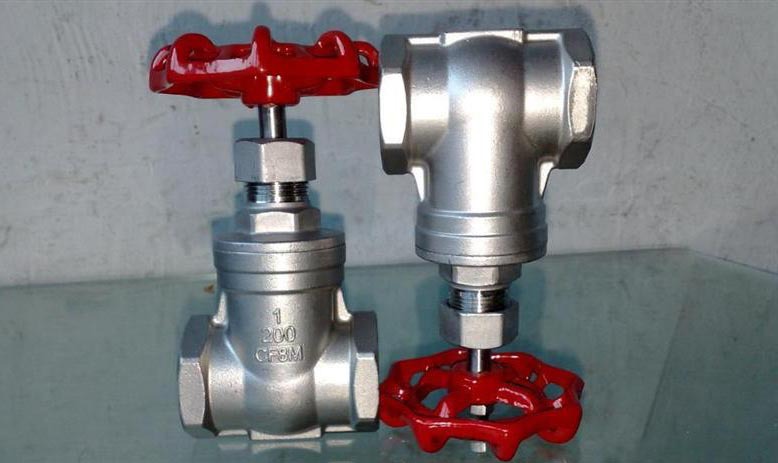

型號：Z11W 更新時間：2020-09-05
特點：內螺紋閘閥公稱壓力2.5Mpa 適用溫度範圍-20-232-350，適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）螺紋類型 G.NPT.BSPT.BSP.DIN259/2999。
Z11Wbuxiugangneiluowenzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。不鏽鋼內螺紋閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 不鏽鋼內螺紋閘閥 |
| 產品型號 | Z11W |
| 公稱通徑 | DN15-80 |
| 壓力範圍 | 1.6-2.5MPa |
| 閥體材質 | 不鏽鋼（304L/R、316L/R） |
產品介紹：
Z11W型不鏽鋼內螺紋閘閥適用溫度範圍： -20-232-350℃●公稱壓力： 1.6Mpa ●適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）●螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不鏽鋼 CF8M/CF8 |
|
2 |
閘板 |
不鏽鋼 CF8M/CF8 |
|
3 |
閥杆 |
不鏽鋼 SS316/SS304 |
|
4 |
閥蓋 |
不鏽鋼 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不鏽鋼 SS304 |
|
7 |
閥杆架 |
不鏽鋼 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不鏽鋼 SS304 |
|
10 |
填料壓蓋螺母 |
不鏽鋼 SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不鏽鋼 SS304 |
|
14 |
手輪螺母 |
不鏽鋼 SS304 |
主要尺寸：
|
口經 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
