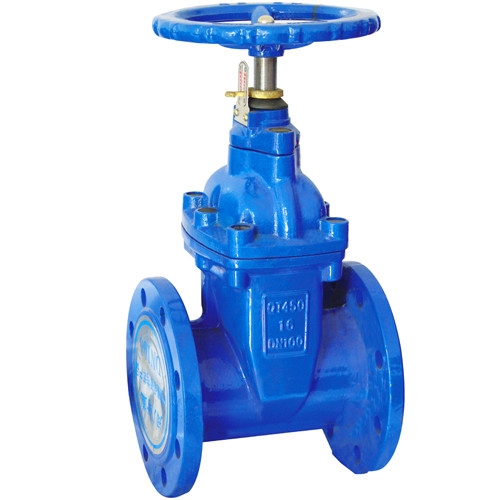

型號：Z41H、Z41W 更新時間：2020-09-06
特點：德標法蘭閘閥廣泛用於化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。
Z41H德(de)標(biao)法(fa)蘭(lan)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)閘(zha)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。德標法蘭閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 德標法蘭閘閥 |
| 產品型號 | Z41H、Z41W |
| 公稱通徑 | DN50-1200 |
| 壓力範圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
德標法蘭閘閥概述：
①檢驗標準：DIN3230
②壓力等級：1.0MPa~ 16.0MPa
③產品規格：DN10 ~ 350mm
④產品材質：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
⑤適用溫度：≤425℃
⑥適用介質：水、石油、天然氣等
⑦驅動方式：電動、氣動、液動、齒輪等
⑧設計標準：DIN3352
⑨結構長度：DIN3202-F4
⑩連接標準：法蘭端尺寸標準（DIN2543,DIN2544,DIN2545，DIN2546）
主要特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻係數小
2、密封麵采用不鏽鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式。
5、廣泛用於化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。
主要技術參數：
|
結構形式 |
BB-BG-OS＆Y |
|
驅動方式 |
手動 Hand-operated |
|
電動 Electric-actuated |
|
|
設計標準 |
DIN3352 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2547 |
|
試驗和檢驗 |
DIN3230 |
注：係列閥門連接法蘭克根據用戶要求設計製造。
產品性能規範：
|
公稱壓力（MPa） |
殼體實驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
|
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
主要零件材料及性能：
|
殼體 |
GS-C25 |
1.4308 |
||||||||||||||
|
閥瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
|
閥杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
|
閥瓣密封麵 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
|
閥座密封麵 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
|
殼體 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
閥瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
閥杆 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
閥瓣密封麵 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
|
閥座密封麵 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||
德標閘閥結構圖及主要外形尺寸1：
1.6MPa主要外形及連接尺寸：
|
壓力等級 (MPa) |
PN1.6MPa/F5係列 |
||||||||||||||
|
口徑 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
|
H |
417 |
452 |
530 |
607 |
720 |
790 |
885 |
1014 |
1190 |
1350 |
1460 |
1630 |
1800 |
2200 |
|
|
W |
200 |
280 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
600 |
650 |
700 |
800 |
|
|
重量(Kg) |
16 |
25 |
30 |
55 |
75 |
98 |
150 |
245 |
353 |
490 |
750 |
985 |
1063 |
1390 |
|
2.5MPa主要外形及連接尺寸：
|
壓力等級 (MPa) |
PN2.5MPa/F5係列 |
||||||||||||||
|
口徑 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
|
H |
417 |
452 |
530 |
607 |
720 |
790 |
885 |
1014 |
1190 |
1350 |
1460 |
1630 |
1800 |
2200 |
|
|
W |
200 |
280 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
600 |
650 |
700 |
800 |
|
|
重量(Kg) |
16 |
31 |
43 |
58 |
82 |
103 |
180 |
265 |
385 |
547 |
835 |
1050 |
1130 |
1500 |
|
4.0MPa主要外形及連接尺寸：
|
壓力等級 (MPa) |
PN4.0MPa/F5係列 |
||||||||||||||
|
口徑 |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
290 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
|
|
H |
404 |
456 |
604 |
607 |
720 |
780 |
875 |
1260 |
1480 |
1605 |
1788 |
1956 |
2168 |
2601 |
|
|
W |
200 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
600 |
650 |
700 |
700 |
800 |
|
|
重量(Kg) |
18 |
32 |
47 |
60 |
95 |
130 |
220 |
290 |
490 |
760 |
900 |
1250 |
1450 |
1700 |
|
6.4MPa主要外形及連接尺寸：
|
壓力等級 (MPa) |
PN6.4MPa/F5係列 |
||||||||||||||
|
口徑 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
290 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
|
|
H |
404 |
456 |
604 |
607 |
720 |
780 |
875 |
1260 |
1480 |
1605 |
1788 |
1956 |
2168 |
2601 |
|
|
W |
200 |
280 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
600 |
650 |
700 |
700 |
800 |
|
|
重量(Kg) |
20 |
35 |
52 |
66 |
103 |
140 |
230 |
300 |
510 |
780 |
940 |
1300 |
1600 |
1850 |
|
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
