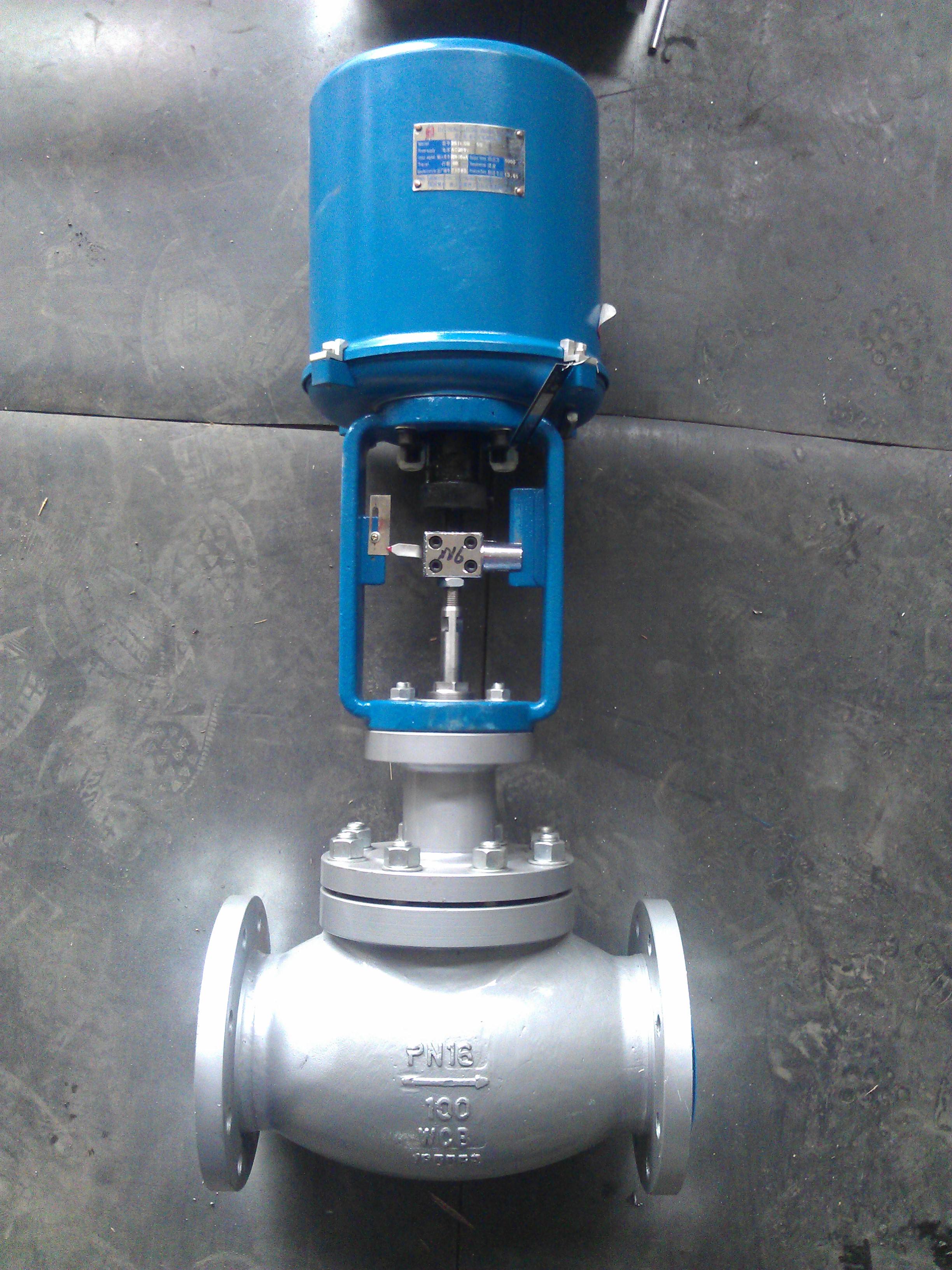

電動調節閥

型號：ZAZP ZAZN ZAZM 更新時間：2020-05-18

特點：ZAZ（PNM）型調節閥由電動執行機構與各種品種的閥體組配而成，而具備了各種閥的特點

質量穩定
價格合理
交貨快捷

詳細介紹

ZAZN電動雙座調節閥youbengongsijingxinshengchandeyikuantiaojiefa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電動單座調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	ZAZN電動雙座調節閥
產品型號	ZAZN
公稱通徑	DN20-DN300mm
壓力範圍	1.6-10MPa
閥體材質	鑄鋼，不鏽鋼

產品介紹：

ZAZN電動雙座調節閥由引進型電動執行機構與各種的閥體(單座、雙座、套筒)組配而成。是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節係統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控製。ZAZP電動調節閥廣泛應用於化工、石油、冶金、電站、輕紡、造紙和製藥等工業生產過程的自動化調節和遠程控製。ZAZN電動調節閥廣泛用於電力、冶金、輕工、食品、石油、化工等工業的自動控製中。

技術參數：

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	雙座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	雙座	≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式、雙導向式
流量特性		等百分比、直線性
配置執行器類別		DKZ係列電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

性能指標：

項目		指標值
基本誤差%		±3.0
回差%		2.0
死區％		2.0
泄漏量	單座閥	符合JB/T7387-94 IV級小於閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級小於閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級小於閥的額定容量×10-3

結構圖：


ZAZN電動調節閥(單座式結構)	ZAZM電動調節閥(套筒式結構)

零件材料：

精小型電動調節閥 (單座式結構)			精小型電動調節閥 (套筒式結構)
1	閥體	WCB、CF8、CF8M、CF3	1	閥體	WCB、CF8、CF8M、CF3
2	墊片	PTFE、金屬石墨墊片	2	墊片	PTFE、金屬石墨墊片
3	閥座	304、316、316L	3	套筒	304、316、316L
4	閥芯組件	304、316、316L	4	閥芯	304、316、316L
5	導向套/並帽	304、316、316L / 銅	5	中墊	PTFE、金屬石墨墊片
6	中墊	PTFE、金屬石墨墊片	6	閥蓋	PTFE\石墨墊片
7	閥蓋	WCB、CF8、CF8M、CF3	7	閥杆	304、316、316L
8	填料	PTFE、柔性石墨	8	填料	PTFE、柔性石墨
9	填料壓蓋	WCB、CF8、CF8M、CF3	9	填料壓蓋	WCB、CF8、CF8M、CF3

外形圖：


ZAZP電動單座調節閥	ZAZM電動套筒調節閥	ZAZN電動雙座調節閥

連接尺寸：

●ZAZN電動調節閥(單座、雙座結構)

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		653	665	671	683	698	789	792	796	847	855	894	1156	1215
W		460	460	460	460	530	530	530	530	630	630	630	630	630

●ZAZN電動調節閥(套筒結構)

公稱通徑(DN)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		668	668	684	684	785	785	795	945	945	945	1050	1145
W		460	460	460	530	530	530	530	630	630	630	630	6

溫馨提示：“電動調節閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
