型號：Q641F-16C 更新時間：2020-05-18
特點：該球閥主要用於截斷或接通管路中的介質，亦可用用於流體的調節與控製

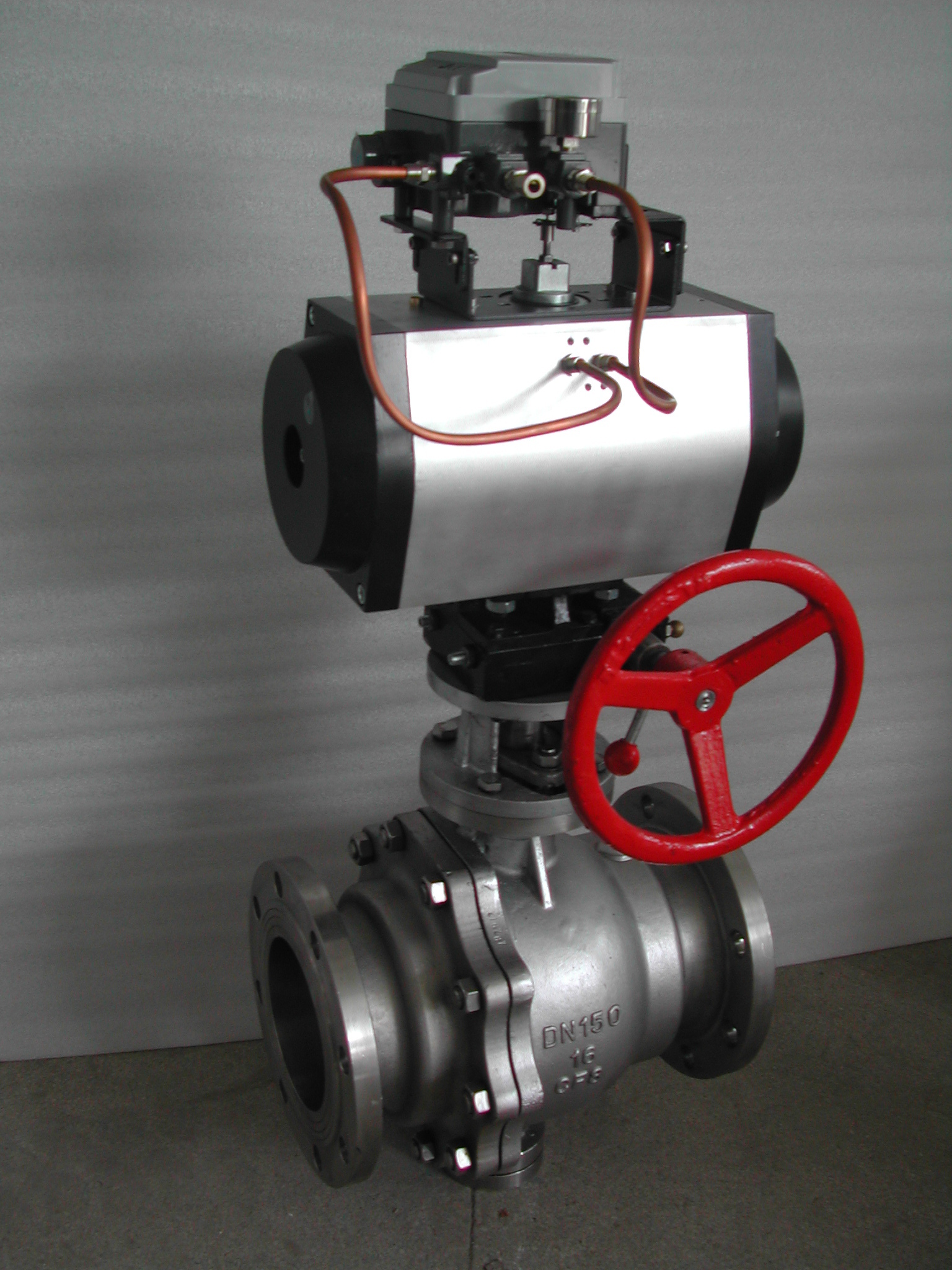

ZSHR氣動O型(xing)切(qie)斷(duan)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)調(tiao)節(jie)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。氣動O型切斷球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZSHR氣動O型切斷球閥 |
| 產品型號 | ZSHR |
| 公稱通徑 | DN15-200mm |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品概述：
ZSHR氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重量輕、操作方便等優點，可廣泛地應用於石油、化工、水電、輕紡等工業生產進程地自動調節和遠程控製中。
結構說明：
O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。
工作原理：
執行機構與閥用連接軸連接。氣缸內輸入氣壓後，作用於活塞上產生一定的推力，
shichilunxingshuchuzaihuosaituidongxia，shichilunshuchuzhouyuxuanzhuan，daidongfazhouzhuandong，congershiqiufaqiutizaifaneisuizhezhuandonglaigaibianfadeliutongmianji，dadaogaibiantongguofaneijiezhiliuliangmude。
性能參數：
1、ZSHO-16型氣動O形切斷閥使用溫度220℃。
2、主要材料：閥體：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50時為1Cr18Ni9Ti，65≤DN≤150時為2Cr1，DN200時為碳鋼
3、旋轉角度：0°~90°
主要連接尺寸：
|
DN |
φA |
|
n-φ |
L |
L1 |
L2 |
L3 |
H1 |
H |
所配執行機構 |
額定流量係數Kv |
|
15 |
95 |
65 |
4-φ14 |
130 |
84 |
155 |
83 |
47.5 |
280 |
GTX.75 |
20 |
|
20 |
105 |
75 |
4-φ14 |
140 |
78 |
155 |
83 |
52.5 |
280 |
GTX.75 |
38 |
|
25 |
115 |
85 |
4-φ14 |
150 |
85 |
155 |
83 |
57.5 |
280 |
GTX.75 |
72 |
|
32 |
135 |
100 |
4-φ18 |
165 |
103 |
155 |
83 |
67.5 |
290 |
GTX.75 |
93 |
|
40 |
145 |
110 |
4-φ18 |
180 |
118 |
155 |
83 |
72.5 |
290 |
GTX.75 |
145 |
|
50 |
160 |
125 |
4-φ18 |
200 |
89 |
155 |
83 |
80 |
330 |
GTX.75 |
230 |
|
65 |
180 |
145 |
4-φ18 |
220 |
100 |
216 |
120 |
90 |
400 |
GTX.110 |
406 |
|
80 |
195 |
160 |
8-φ18 |
250 |
115 |
216 |
120 |
97.5 |
400 |
GTX.110 |
576 |
|
100 |
215 |
180 |
8-φ18 |
280 |
135 |
290 |
137 |
107.5 |
465 |
GTX.127 |
940 |
|
125 |
245 |
210 |
8-φ18 |
320 |
160 |
368 |
172 |
122.5 |
544 |
GTX.160 |
1404 |
|
150 |
280 |
240 |
8-φ23 |
360 |
180 |
368 |
172 |
140 |
572 |
GTX.160 |
2050 |
|
200 |
335 |
295 |
12-φ23 |
457 |
216 |
450 |
224 |
167.5 |
655 |
GTX.210 |
3590 |
注：ZSHO-16氣動球閥法蘭距符合JB1686標準，法蘭連接尺寸按JB79-59標準。
