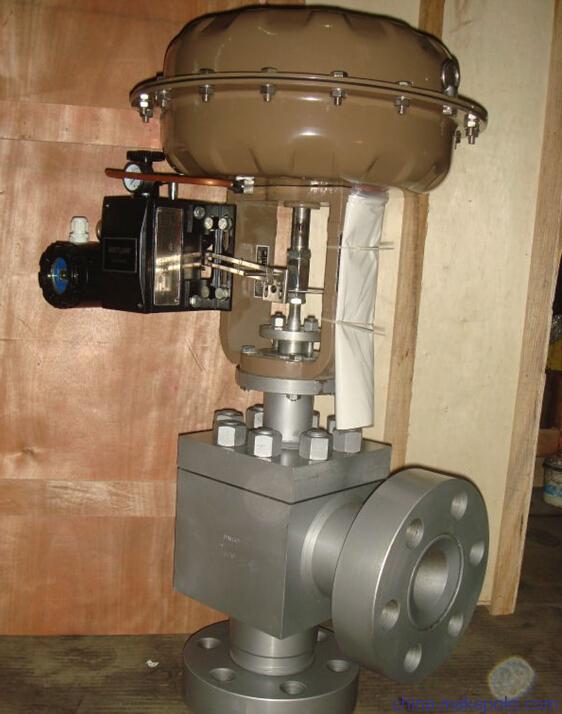

電子式電動角形高壓調節閥

型號：ZDLS 更新時間：2020-05-18

特點：ZDLS電子式電動角形高壓調節閥,由PS係列和3610係列直行程電動執行機構和低流阻直通單座閥組成

質量穩定
價格合理
交貨快捷

詳細介紹

ZDLS電dian動dong角jiao形xing高gao壓ya調tiao節jie閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan調tiao節jie閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。電動角形高壓調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	ZDLS電動角形高壓調節閥
產品型號	ZDLS
公稱通徑	DN25-200
壓力範圍	1.6-32MPa
閥體材質	鑄鋼，不鏽鋼

產品介紹：

ZDLS型電動角形高壓調節閥,由PS係列和3610係列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、衝蝕的嚴酷工況條件下壽命短、閥杆易斷裂、襯套易脫落嚴重問題研製開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、衝蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素係統中比普通高壓閥壽命提高2-3bei。fatiweizhijiaoxing，faxinweidandaoxiangjiegou，fatiliulujiandan，zulixiao，tebieshiyongyugaozhandu，hanyouxuanfuwuhekelizhuangjiezhiliutidetiaojie，kebimianjiejiao、粘結、堵塞。

主要參數（DN06-DN200）：

公稱通徑(mm)	6			10					15					25
閥座直徑(mm)	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量係數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑(mm)	32			40		50		65		80		100		125		150		200
閥座直徑(mm)	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量係數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調範圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	1.6、4.0、6.4、10、16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	電開式、電關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控製信號	4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
電源	S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)

主要參數（DN20-DN300）：

公稱通徑(mm)	20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量係數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調範圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

注：工作溫度、公稱壓力、公稱通徑超出列表範圍的產品可與本公商洽解決。

技術性能指標：

泄漏率： IV 級，小於額定流量的10-4
回差：配3610L 執行機構為2.0%；配PSL執行機構為 1.0%
基本誤差：配3610L執行機構為±2.5%；配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。

零部件材料：

閥體材質：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等
填料材質：聚四氟乙烯、柔性石墨

允許壓差：

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11

注：（1）實際配置需根據具體工藝參數確定。
（2）如果允許壓差不清楚或最大工作壓差超出列表範圍，請與我們聯係，采取適當的方法可解決。

結構圖：

外形尺寸及重量：

公通徑(mm)			20	25	32	40	50	65	80	100	125	150	200
L1(mm)			98	105	105	120	135	190	225	270	315	367
L2(mm)	PN1.6MPa		85	95	115	115	130	145	155	175	200	240	300
	PN4.0MPa		85	95	115	115	130	145	155	175	200	240	300
	PN6.4MPa		100	115	130	130	150	170	190	215	250	275	325
配PSL	H(mm)	普通型	753	761	789	778	793	819	858	893	921	951	956
	H(mm)	散熱片型	883	891	919	908	923	892	1021	1056	1120	1150	1156
	D(mm)		176
	重量(KG)		13.5	22.5	25.5		29.5	50	60	78	119	157	255
配361L	H(mm)	普通型	516	542	552		688	744	783	818	976	1006	1036
	H(mm)	散熱片型	646	654	682		818	907	946	981	1175	1205	1235
	D(mm)		225								310
	重量(KG)		21	30	33	41	45	65	75	93	172	210	308

注：此表數據為標準配置數據，會因執行機構配置不同而變化。

溫馨提示：“電子式電動角形高壓調節閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
