型號：T40H 更新時間：2020-05-18

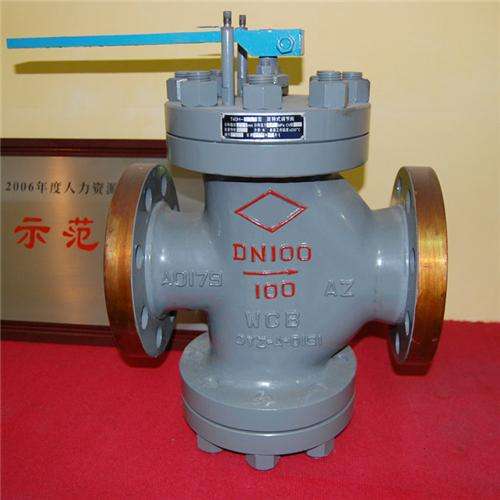

特點：由閥體、閥座、閥瓣、閥杆、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口麵積的大小
T40H給gei水shui回hui轉zhuan式shi調tiao節jie閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan調tiao節jie閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。給水回轉式調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | T40H 給水回轉式調節閥 |
| 產品型號 | T40H |
| 公稱通徑 | DN50-200mm |
| 壓力範圍 | 2.5-10MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
T40H給水回轉式調節閥主要由閥體、閥座、閥瓣、閥杆、閥蓋、指示板等組成。閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口麵積來實現。閥門的開關範圍：由閥門上方的開度指示板指示，所指示的開關範圍與閥門的開關範圍一致。回轉調節閥通過遠距離控製器來操縱，回轉角度60℃。
零部件材料：
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥蓋 |
鑄鋼 |
杆頭 |
不鏽鋼 |
|
閥體 |
2G25I |
閥瓣 |
不鏽鋼1Cr18N9Ti |
|
閥杆 |
不鏽鋼 |
閥座 |
不鏽鋼1Cr18N9Ti |
產品主要性能：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
水壓試驗壓力PS(MPa) |
給水溫度t(≤℃) |
設計壓差△(MPa) |
最大流通麵積fmax(cm2) |
最大流量Qmax(T/h) |
適用介質 |
流量特性 |
壓力特性 |
泄漏量 |
|
2.5 |
50 |
3.8 |
425 |
0.4 |
1.89 |
12.1 |
水 油 蒸汽 |
進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。 |
流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。 |
為最大流量的0.01~0.05%。 |
|
65 |
2.72 |
17.4 |
||||||||
|
80 |
3.56 |
22.8 |
||||||||
|
100 |
6.14 |
39.3 |
||||||||
|
150 |
12.26 |
78.5 |
||||||||
|
4 |
50 |
6 |
425 |
0.5 |
1.89 |
13.6 |
||||
|
65 |
2.72 |
19.5 |
||||||||
|
80 |
3.56 |
25.5 |
||||||||
|
100 |
6.14 |
44.0 |
||||||||
|
10 |
50 |
15 |
425 |
0.8 |
5.14 |
45.6 |
||||
|
80 |
5.76 |
50.3 |
||||||||
|
100 |
8.96 |
78.8 |
||||||||
|
125 |
14.5 |
110.5 |
||||||||
|
150 |
18.28 |
160.9 |
||||||||
|
200 |
33.38 |
293.36 |
結構圖：
主要外形和連接尺寸：
|
公稱壓力(MPa) |
公稱通徑DN(mm) |
主要外形尺寸和連接尺寸 |
|||||||||||
|
L |
H |
H1 |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
n |
q |
||
|
2.5 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
不帶凹下部分 |
20 |
3 |
不帶凹下部分 |
4 |
φ18 |
|
65 |
260 |
248 |
175 |
180 |
145 |
120 |
22 |
3 |
8 |
φ18 |
|||
|
80 |
310 |
267 |
190 |
195 |
160 |
135 |
22 |
3 |
8 |
φ18 |
|||
|
100 |
350 |
279 |
210 |
230 |
190 |
160 |
24 |
3 |
8 |
φ23 |
|||
|
150 |
450 |
338 |
280 |
300 |
250 |
218 |
30 |
3 |
8 |
φ25 |
|||
|
4.0 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4 |
φ18 |
|
65 |
260 |
248 |
175 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8 |
φ18 |
|
|
80 |
310 |
267 |
190 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8 |
φ18 |
|
|
100 |
350 |
279 |
210 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8 |
φ23 |
|
|
10.0 |
50 |
300 |
242 |
170 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4 |
φ25 |
|
80 |
380 |
280 |
188 |
230 |
180 |
150 |
121 |
34 |
3 |
4.5 |
8 |
φ25 |
|
|
100 |
400 |
280 |
212 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8 |
φ30 |
|
|
150 |
450 |
330 |
268 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12 |
φ34 |
|
|
200 |
550 |
380 |
310 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12 |
φ41 |
|
注*手動回轉式調節閥存放安裝使用注意事項：1、本閥應存放在幹燥的室內2、長期存放的調節閥應定期檢查，清除汙垢，在各運動部分及加工麵上應塗以防鏽油，防止生鏽。3、本閥應安裝在水平管道上，必須垂直安裝。閥杆向上。4、必須按圖示箭頭所指介質流向進行安裝。
