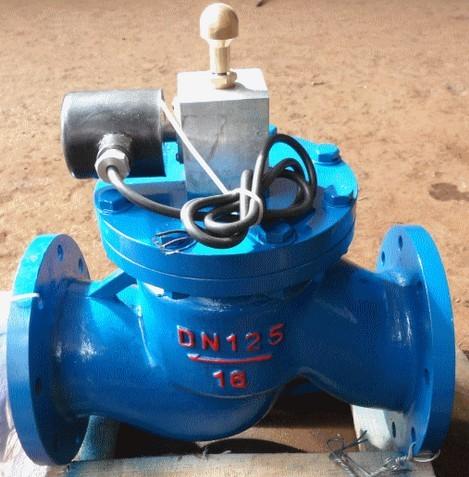

電磁式煤氣安全切斷閥

ZCM煤mei氣qi電dian磁ci閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan電dian磁ci閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi
，價jia格ge也ye非fei常chang合he理li
，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。煤氣電磁閥由適用於各種不同的輕重工業工況以及建築管道。電磁閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油
、啤酒、製藥
、電力，機械設備閥門、電子工業閥門，城建閥門
、工業管道閥門、通用零部件、工業設備、消防暖通
、過濾設備、環保設備等領域。

產品名稱	煤氣電磁閥
產品型號	ZCM
公稱通徑	DN15-300mm
壓力範圍	1.0MPa
閥體材質	鑄鐵 、鑄鋼 、不鏽鋼

產品介紹：

ZCM煤氣電磁閥具有結構簡單
、流量大，壽命長
，安全可靠等特點。適用於城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換
，進行溫度自動控製的執行結構

，它廣泛應用於紡織業
、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控係統。其結構及原理：benfaxiyicikaifadezhidongshidiyadiancifa。kongzhijiezhitongduandefakoumifengdian
，tongguofaganzhijieyuhuodongtiexinxianglian。genjuduandianshisuochukaiguanzhuangtaidebutongkefenweichangbidiancifahechangkaidiancifa，changbidiancifa，duandianchangweishi，kaoxiantiezizhong、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。電磁線圈通電後
，電磁閥克服銜鐵自重及密封彈簧、jiezhiyalidezuoyonglijianghuodongtiexinliantongfakoumifengdianxishang
，dakaifakou，beikongjiezhibiankeliutongle。changkaidiancifaduandianshi，diancixilidengyuling，zaidanhuangdezuoyongxiabadongtiexin、閥杆向上提起
，閥門打開，介質流通。當通電時由於吸力作用動鐵芯下移
，推動閥杆
，閥門關閉
，介質斷止。

技術參數：

公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	煤氣  、天然氣等
介質溫度（℃）	≤60
公稱壓力（MPa）	1.0
工作壓差（MPa）	0～0.02						0～0.04
電源電壓	AC220V其它規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量係數（KV）
泄漏量（ml/min）	按JB/T7352-94?F規定
功耗（VA）	70			90			150		870		1100		3000
防爆標誌	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
環境溫度	-40～+60℃

主要外形及連接尺寸：

公稱通徑	外形尺寸		內螺紋	外形尺寸		法蘭連接
DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				324	250	185	145	118	20	3	4-Φ18
80				335	270	200	160	132	20	3	8-Φ18
100				475	320	220	180	156	22	3	8-Φ18
125				516	360	250	210	184	22	3	8-Φ18
150				540	400	285	240	211	24	3	8-Φ22
200				540	600	340	295	266	24	3	8-Φ22
250				610	750	395	350	319	26	3	12-Φ22
300				640	850	445	400	370	26	4	12-Φ22

可能發生的故障及其排除方法 :

故 障	原 因	排除方法
接通電源 電磁閥打不開	電源電壓太低 線圈燒毀 介質壓力過低	調整電壓至使用範圍內 更換線圈 增大管道介質壓力
關閉電源 閥關不住或關閉不佳	介質壓力過高 膜片損壞或有異物卡住 膜片上方塔簧偏斜	減小管道介質壓力 更換新膜片清除異物 重新定位安裝

安裝須知：

1、安裝時電磁閥線圈向上
，並保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表麵上的汙物及過濾器，需定期清潔幹淨。

3、在電磁閥發生故障時，為了及時隔離電磁閥
，並保證係統正常運行，最好安裝旁路裝置（如圖一）。

4、在管路係統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑（如圖二）。

5
、安裝在電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內而妨礙動作。

7、普通型不能在爆炸危險場合使用。

8
、在管路剛性不足情況下
，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

9
、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書
，判斷產品是否符合使用條件。

10
、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。

使用以及保養說明：

1
、建議使用單位派專人負責使用保養。

2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。

3、應定期清洗大閥內外及銜鐵吸合麵的汙物。注意不要損壞密封麵。

4

、diancifajiaochangshijianbuyongshi，yingguanbifaqianshoudongfa
，zhongxinqiyongshi，zhengqidiancifayingjianglengningshuipaichuganjing，bingzuoshidongzuoshuci，daikaiguanzhengchanghoufangketourushiyong。

5、電磁閥從管路上卸下不用時，應將內部零件拭淨並用壓縮空氣吹淨儲存。

6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封麵重新磨平
，再和閥座研磨。

7、工gong作zuo時shi
，要yao注zhu意yi閥fa門men前qian後hou壓ya力li表biao

，要yao求qiu工gong作zuo壓ya力li不bu得de超chao過guo額e定ding壓ya力li，工gong作zuo壓ya差cha必bi須xu在zai額e壓ya差cha範fan圍wei內nei
，當dang工gong作zuo壓ya力li超chao過guo額e定ding壓ya力li或huo工gong作zuo壓ya差cha超chao過guo額e定ding奪duo差cha時shi，電dian磁ci閥fa要yao停ting止zhi使shi用yong，關guan閉bi前qian後hou手shou動dong閥fa
，以yi免mian電dian磁ci閥fa爆bao炸zha和he泄xie漏lou。

訂貨須知：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度
、電源電壓及頻率、介質粘度。
2
、電磁閥正常工作時的電壓為220V,如超過此範圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上
，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥
當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數
