型號：500X 更新時間：2020-09-09

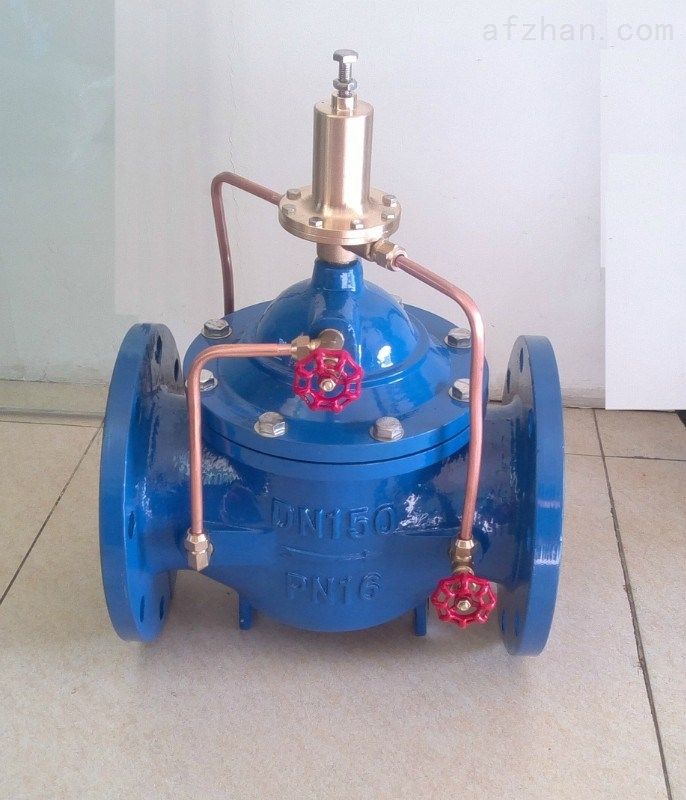

特點：500X泄壓持壓閥由主閥4、針閥2、導閥1、球閥3、壓力表5等組成。流量控製閥在給水管線上能有效地將超過導閥1安全設定值之壓力泄壓釋放，防止對管線與設備因超壓而損壞。
500X持壓xieyafayoubengongsijingxinshengchandeyikuanshuilikongzhifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。持壓泄壓閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 500X持壓泄壓閥 |
| 產品型號 | 500X |
| 公稱通徑 | DN25-800mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、weixingguolvqiheyalibiaozuchengshuilikongzhijieguanxitong。liyongshuilizidongcaozuo，jikeyizuoxieyafayongyoukezuochiyafayong。zuoxieyafayongshi，keweichigongshuiluyalizaishedingdeanquanzhizhixia；做持壓閥用，可維持主閥上遊水壓在設定值之上，保持主閥上遊供水壓力。500X持壓泄壓閥利用水力自力控製，不需要其它裝置和能源，保養簡便，一閥多用。本係列500X持壓泄壓閥產品廣泛用於高層建築、生活區等供水管網係統及城市供水工程。500X持(chi)壓(ya)泄(xie)壓(ya)閥(fa)王(wang)要(yao)用(yong)於(yu)消(xiao)防(fang)或(huo)其(qi)他(ta)供(gong)水(shui)係(xi)統(tong)中(zhong)，以(yi)防(fang)止(zhi)係(xi)統(tong)超(chao)壓(ya)或(huo)維(wei)持(chi)消(xiao)防(fang)供(gong)水(shui)係(xi)統(tong)的(de)壓(ya)力(li)。消(xiao)防(fang)泵(beng)關(guan)閉(bi)後(hou)還(hai)可(ke)以(yi)減(jian)小(xiao)水(shui)錘(chui)的(de)衝(chong)擊(ji)。也(ye)用(yong)於(yu)大(da)型(xing)供(gong)水(shui)係(xi)統(tong)的(de)水(shui)錘(chui)消(xiao)除(chu)裝(zhuang)置(zhi)．並且閥門控製係統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控製係統．確保係統循環暢通無阻，使閥門能安全可靠地運行。係統動作平穩、強度高、使用壽命長適用於600口徑以下的管道。
工作原理：
（1）、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控製室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處於開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢複到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
（2）、作持壓閥：當泄壓/持(chi)壓(ya)導(dao)閥(fa)調(tiao)整(zheng)為(wei)持(chi)壓(ya)狀(zhuang)態(tai)時(shi)，隻(zhi)要(yao)主(zhu)閥(fa)進(jin)口(kou)水(shui)壓(ya)低(di)於(yu)導(dao)閥(fa)設(she)定(ding)值(zhi)，導(dao)閥(fa)即(ji)關(guan)閉(bi)。主(zhu)要(yao)控(kong)製(zhi)室(shi)升(sheng)壓(ya)，主(zhu)閥(fa)關(guan)閉(bi)。當(dang)主(zhu)閥(fa)上(shang)遊(you)供(gong)水(shui)壓(ya)力(li)超(chao)過(guo)導(dao)閥(fa)設(she)定(ding)壓(ya)力(li)時(shi)，持(chi)壓(ya)導(dao)閥(fa)才(cai)能(neng)打(da)開(kai)，控(kong)製(zhi)室(shi)的(de)水(shui)經(jing)球(qiu)閥(fa)排(pai)至(zhi)出(chu)口(kou)，控(kong)製(zhi)室(shi)降(jiang)壓(ya)主(zhu)閥(fa)開(kai)啟(qi)，開(kai)始(shi)供(gong)水(shui)，即(ji)保(bao)持(chi)了(le)上(shang)遊(you)水(shui)壓(ya)。作(zuo)持(chi)壓(ya)閥(fa)用(yong)時(shi)，球(qiu)閥(fa)C常閉或用絲堵換下。
技術參數：
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥杆 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不鏽鋼 |
結構圖：
主要連接尺寸(PN 1.0-2.5MPa)：
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
505 |
90 |
170 |
170 |
|
65 |
280 |
520 |
98 |
180 |
180 |
|
80 |
310 |
535 |
110 |
190 |
190 |
|
100 |
350 |
555 |
120 |
200 |
200 |
|
125 |
400 |
590 |
145 |
215 |
215 |
|
150 |
450 |
645 |
155 |
230 |
230 |
|
200 |
550 |
715 |
190 |
255 |
255 |
|
250 |
650 |
780 |
250 |
295 |
295 |
|
300 |
800 |
880 |
290 |
325 |
325 |
|
350 |
900 |
940 |
330 |
380 |
380 |
|
400 |
1000 |
1000 |
360 |
415 |
415 |
|
450 |
1000 |
1030 |
445 |
435 |
435 |
|
500 |
1100 |
1060 |
495 |
460 |
460 |
|
600 |
1100 |
1150 |
550 |
520 |
520 |
安裝示意圖：
