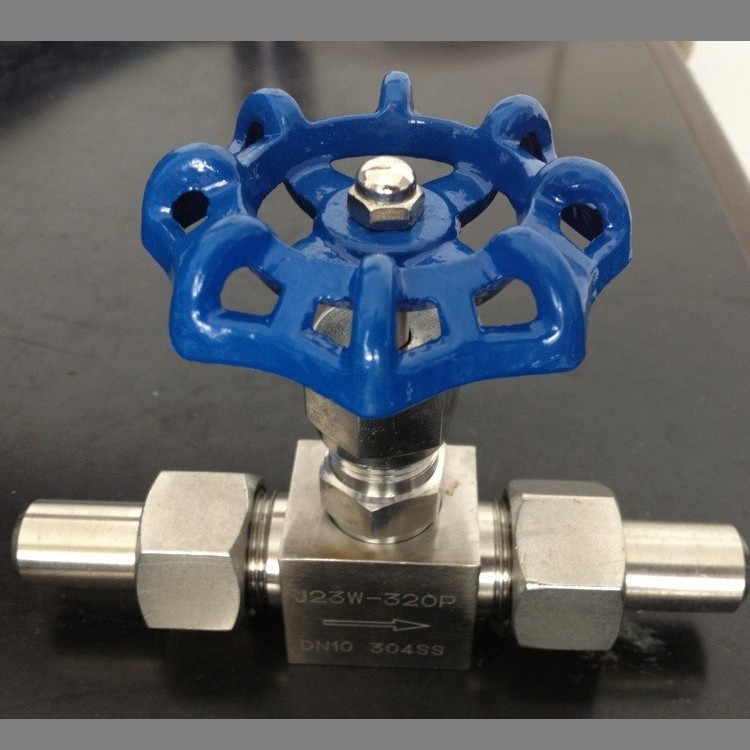

J23W外螺紋針型閥

型號：J23W 更新時間：2020-05-30

特點：J23W外螺紋針型閥是儀表測量管路係統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

質量穩定
價格合理
交貨快捷

詳細介紹

J23W-160P外wai螺luo紋wen高gao壓ya針zhen形xing閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan針zhen型xing閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。外螺紋高壓針形閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	J23W-160P外螺紋高壓針形閥
產品型號	J23W-160P
公稱通徑	DN6-40
壓力範圍	1.6-32MPa
閥體材質	不鏽鋼(304L/R、316L/R)

產品介紹：

針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。

儀表針型閥是儀表測量管路係統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

任何閥門的作用都是為了切斷流體.根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等。

針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用於較小流量,較高壓力的氣體或者液體。

介質的密封，針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。

適用介質：水、油品、蒸汽、石油氣等

公稱通徑：6~40mm

工作壓力：1.6～32.0MPa

適用溫度：-20℃～570℃

材料：20#?1Cr18Ni9Ti?304?316?316L?12Cr1Mov等

主要零件材料/Materials of main parts

序號 NO.	零件名稱 Part name	材質 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈Plain washer	PTFE RTFE
3	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
6	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	閥杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
13	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公稱通徑 DN Nominal bore	M	ø	L1	L	H	D0
J23W/H-1	DN6	M20*1.5	ø14	66	140	96	63
J23W/H-2	DN10	M24*1.5	ø18	78	160	115	78
J23W/H-3	DN15	M30*2	ø22	94	180	122	100
J23W/H-4	DN20	M36*2	ø28	108	220	156	110
J23W/H-5	DN25	M39*2	ø33	110	230	170	140

作用：開啟或切斷管道中的流體介質

適用介質：水、油品、蒸汽、石油氣等。

應用：針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。

儀表針型閥是儀表測量管路係統中重要組成部分。

優點：針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用於較小流量,較高壓力的氣體或者

液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。

J23W-160P外螺紋高壓針形閥結構圖:

溫馨提示：“J23W外螺紋針型閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
