型號：J29W 更新時間：2020-06-01
特點：本產品有(T型) (L)型係列，是最通用的一種閥門,用於發電廠,高壓氣體的流量控製. 入口：Ф12 mm—Ф38 mm活接式對焊 出口(2×)：Ф12 mm—Ф38 mm活接式對焊

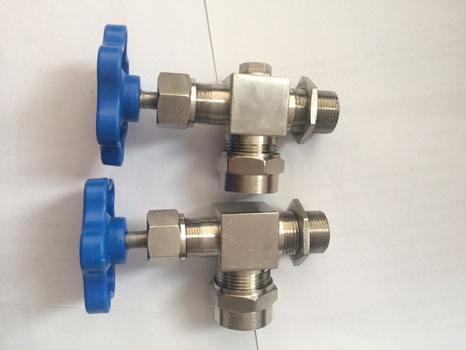

J29Wyalijijiezhifayoubengongsijingxinshengchandeyikuanzhenxingfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。壓力計截止閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | J29H壓力表針型閥 |
| 產品型號 | J29H |
| 公稱通徑 | DN6-40 |
| 壓力範圍 | 1.6-32MPa |
| 閥體材質 | 不鏽鋼(304L/R、316L/R) |
產品介紹：
本產品有(T型) (L)型係列，是最通用的一種閥門,用於發電廠,高壓氣體的流量控製.
入口：Ф12 mm—Ф38 mm活接式對焊
出口(2×)：Ф12 mm—Ф38 mm活接式對焊
通徑:DN6 —DN32
壓力等級:6.4MPa—40MPa
適用溫度: -54℃—570℃)
材質:316L.316SS.304SS.321SS.1Cr18Ni9Ti.20#.12Cr1MoV. Monel.inconel.hastelloyc
|
零件名稱
|
閥體
|
閥杆
|
閥底座
|
填料
|
填料閥蓋
|
手輪
|
|
J29H/W-320
|
碳鋼
|
鉻不鏽鋼
|
聚四氟乙稀、柔性石墨
|
碳鋼
|
優質碳鋼
|
|
|
J29H/W-320P
|
鉻鎳不鏽鋼
|
鉻不鏽鋼
|
鉻鎳不鏽鋼
|
不鏽鋼
|
||
|
型號
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
工作壓力
(MPa) |
工作溫度
(℃) |
適用介質
|
||
|
殼體 (MPa)
|
密封
(液) |
密封 (氣)
|
|||||
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
|
型號
|
公稱直徑(mm)
|
尺 寸
|
重量(Kg)
|
|||||||
|
L1
|
D1
|
D2
|
L2
|
H
|
H1
|
M1
|
M2
|
|||
|
J29H/W-320
|
3
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|
|
J29H/W-320
|
6
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|
