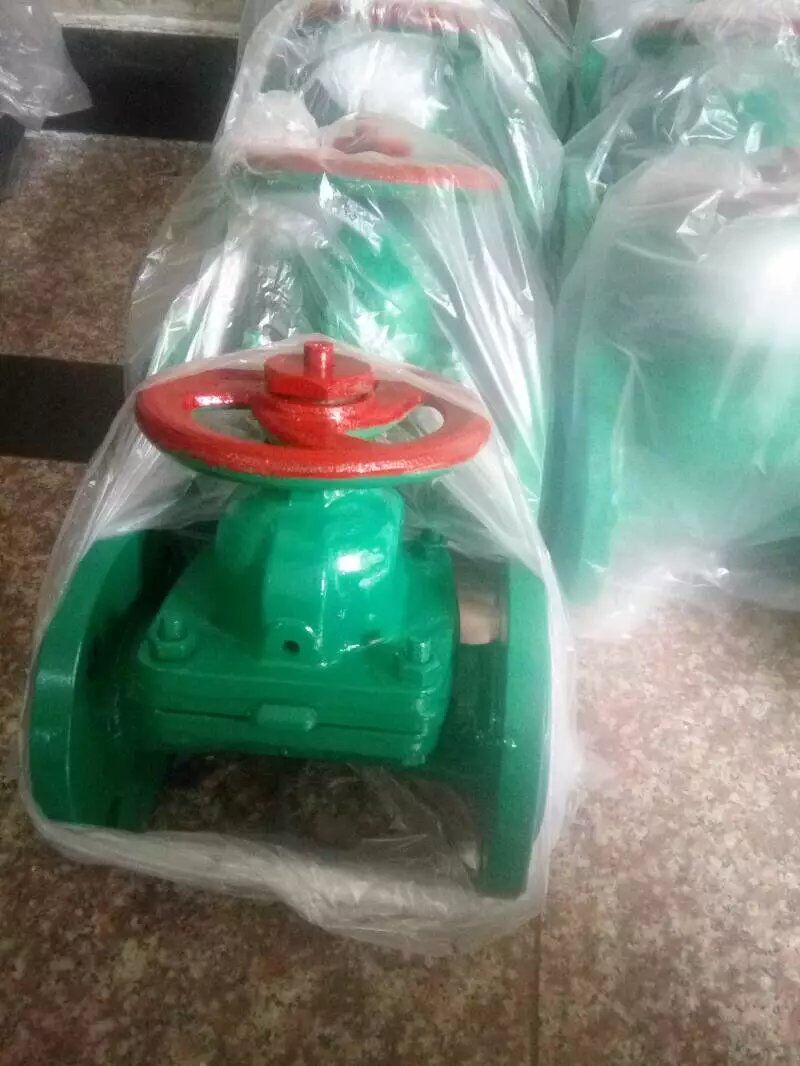

襯四氟隔膜閥

G41F4襯四氟隔膜閥的概述

隔膜閥是一種特殊形式的具有截斷功能的閥門
，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料複合）製成的隔膜組成
，並將閥體內腔隔開以達到截斷管內介質之目的。

襯氟隔膜閥基本結構

1、fuhegemojiangfatixiabuqiangyufagaineiqianggekai
，bingyuzhixingchengzhiliutongdao，shigemoshangbudefagan，fabandengneijianyujiezhiwanquangeli，shengqutianliaomifengjiegou，jiezhideneilouhewailouketongshibimian。

2、做為執行元件的膜件由於頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。

3
、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯裏性能表。”

襯四氟隔膜閥設計規範

遵循GB/T 12239，BS 5156標準

襯四氟隔膜閥驅動方式

手動襯氟隔膜閥
、氣動襯氟隔膜閥(常開或常閉)、電動襯氟隔膜閥

襯四氟隔膜閥主要零部件材料表

序號

零件名稱

灰鑄鐵

鑄鋼

不鏽耐酸鑄鋼

超低碳不鏽耐酸鑄鋼

Z

C

P

R

PL

RL

1

閥體/閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣/閥杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

襯裏/閥座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

隔膜

FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠）

5

支架

PTFE(F4)

CF8

CF8

6

閥杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

7

緊固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手輪

WCB

WCB

WCB

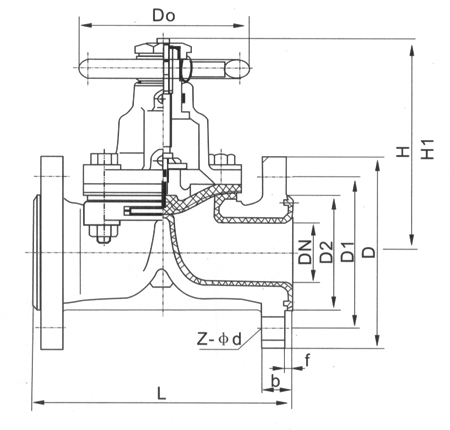

公稱通經

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

125

80

55

40

2

12

4-φ12

95

65

45

2

14

4-φ14

20

3/4

135

90

65

50

2

14

4-φ12

105

75

55

2

16

4-φ14

25

1

145

100

75

60

2

14

4-φ12

115

85

65

2

16

4-φ14

32

5/4

160

120

90

70

2

16

4-φ14

135

100

78

2

18

4-φ18

40

3/2

180

130

100

80

3

16

4-φ14

145

110

85

3

18

4-φ18

50

2

210

140

110

90

3

16

4-φ14

160

125

100

3

20

4-φ18

65

5/2

250

160

130

110

3

16

4-φ14

180

145

120

3

20

4-φ18

80

3

300

185

150

125

3

18

4-φ18

195

160

135

3

22

4-φ18

100

4

350

205

170

145

3

18

4-φ18

215

180

155

3

22

8-φ18

125

5

400

235

200

175

3

20

8-φ18

245

210

185

3

24

8-φ18

150

6

460

260

225

200

3

20

8-φ18

280

240

210

3

24

8-φ23

200

8

570

315

280

255

3

22

8-φ18

335

295

265

3

26

8-φ23

250

10

680

370

335

310

3

24

12-φ28

390

350

320

3

28

12-φ23

300

12

790

435

395

362

4

24

12-φ23

440

400

368

4

28

12-φ23
