型號：G641F46 更新時間：2017-11-09

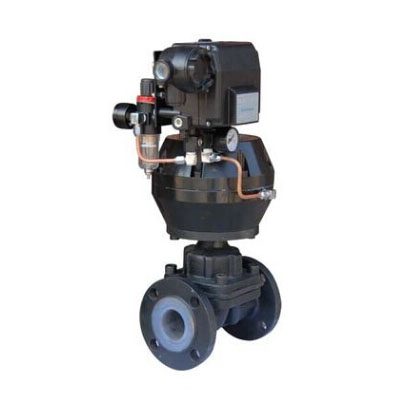

特點：G641F46襯氟氣動隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料複合）製成的隔膜組成，並將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
G641F46襯氟氣動隔膜閥概述：
G641F46襯氟氣動隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料複合）製成的隔膜組成，並將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
G641F46襯氟氣動隔膜閥結構特點：
1、複合隔膜閥將閥體下部內腔與閥蓋內腔隔開，並與之形成直流通道，使隔膜上部的閥杆、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2、利用FEP（Teflon)氟塑料與全成橡膠複合而成的隔膜的帶有Teflon氟塑料襯裏層的閥門，可適於除"熔融堿金屬、元素氟"外的各種強腐蝕性介質。
3、做為執行元件的膜片,由於頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4、氟塑料的防腐性能及推薦使用溫度風閥門及管路附件用氟塑料襯裏性能表。
G641F46襯氟氣動隔膜閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不鏽耐酸鑄鋼 |
超低碳不鏽耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯裏/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
4 |
隔膜 |
FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠） |
|||||
|
5 |
支架 |
PTFE(F4) |
CF8 |
CF8 |
|||
|
6 |
閥杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
|
7 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
手輪 |
WCB |
WCB |
WCB |
|||
G641F46襯氟氣動隔膜閥主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
125 |
80 |
55 |
40 |
2 |
12 |
4-φ12 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
135 |
90 |
65 |
50 |
2 |
14 |
4-φ12 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
145 |
100 |
75 |
60 |
2 |
14 |
4-φ12 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
160 |
120 |
90 |
70 |
2 |
16 |
4-φ14 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
180 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
210 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
250 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
300 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
460 |
260 |
225 |
200 |
3 |
20 |
8-φ18 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
570 |
315 |
280 |
255 |
3 |
22 |
8-φ18 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
680 |
370 |
335 |
310 |
3 |
24 |
12-φ28 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-φ23 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
