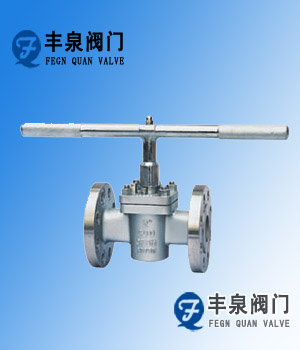

型號：X43F 更新時間：2011-10-26
特點：美標卡套軟密封旋塞閥適用於公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質
『美標旋塞閥』專業生產廠家，由本廠自主研發生產的【旋塞閥】質量可靠、價格合理、售後服務完善。『美標旋塞閥』適用於各種輕重工業及樓宇管道。能恩品質，全球共享！【旋塞閥】廣泛應用於油田開采、輸送和精練設備中，同時也廣泛用於石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
【旋塞閥主要優點】：（1）適用於經常操作，啟閉迅速、輕便。（2）流體阻力小。（3）結構簡單，相對體積小，重量輕，便於維修。（4）密封性能好（5）不受安裝方向的限製，介質的流向可任意。（6）無振動，噪聲小。
美標旋塞閥概述：
①旋塞閥密封麵之間的運動帶有擦拭作用、全開時可以完全防止密封麵與介質接觸所以可用於帶懸浮顆粒的介質。
②旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
③旋塞閥結構簡單易於維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不 鏽鋼製成的該類閥門是食品工業和製藥工的最佳選擇。
美標旋塞閥製造標準：
|
設計與製造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力～溫度 |
試驗～檢驗 |
|
API600 |
ANSIB16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
美標旋塞閥的壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
美標旋塞閥的主要零件材料及性能：
|
閥體、閥蓋 |
塞體 |
調節閥 |
調節墊片 |
O形圈 |
工作溫度 |
適用介質 |
|
WCB |
WCB |
F6 |
PTFE |
氟橡膠 |
-29～340℃ |
水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸 |
|
A105 |
A105 |
F6 |
||||
|
CF8 |
F304 |
F304 |
||||
|
CF3 |
F316 |
F316 |
PTFE |
耐酸220℃ |
|
|
|
CF8M |
F304L |
F304L |
||||
|
CF3M |
F316L |
F316L |
美標旋塞閥的主要外形尺寸：
|
磅級 |
尺寸 |
d |
L |
D |
D1 |
D2 |
b |
z-φd |
f |
Lo |
H |
X |
W |
|
150 |
1/2 |
13 |
108 |
89 |
60 |
35 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
|
3/4 |
19 |
117 |
98 |
70 |
43 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
|
|
1 |
25 |
140 |
128 |
79 |
51 |
11 |
4-16 |
2 |
181 |
124 |
- |
- |
|
|
21/2 |
38 |
165 |
127 |
98 |
73 |
14 |
4-16 |
2 |
229 |
140 |
- |
- |
|
|
2 |
51 |
178 |
152 |
121 |
92 |
16 |
4-19 |
2 |
305 |
159 |
- |
- |
|
|
21/2 |
64 |
191 |
178 |
140 |
105 |
17 |
4-19 |
2 |
460 |
191 |
- |
- |
|
|
3 |
76 |
203 |
191 |
152 |
127 |
19 |
4-19 |
2 |
460 |
191 |
- |
- |
|
|
4 |
102 |
229 |
229 |
191 |
157 |
24 |
8-19 |
2 |
762 |
229 |
- |
- |
|
|
6 |
152 |
267 |
279 |
241 |
216 |
25 |
8-22 |
2 |
- |
536 |
222 |
305 |
|
|
8 |
203 |
292 |
343 |
298 |
270 |
29 |
8-22 |
2 |
- |
565 |
400 |
460 |
|
|
10 |
254 |
330 |
406 |
362 |
324 |
30 |
12-25 |
2 |
- |
616 |
400 |
460 |
|
|
300 |
1/2 |
13 |
140 |
95 |
67 |
35 |
14 |
4-16 |
2 |
149 |
121 |
- |
- |
|
3/4 |
19 |
152 |
117 |
83 |
43 |
16 |
4-19 |
2 |
149 |
121 |
- |
- |
|
|
1 |
25 |
159 |
124 |
89 |
51 |
17 |
4-19 |
2 |
181 |
124 |
- |
- |
|
|
21/2 |
38 |
191 |
156 |
114 |
73 |
21 |
4-22 |
2 |
229 |
140 |
- |
- |
|
|
2 |
51 |
216 |
165 |
127 |
92 |
22 |
8-19 |
2 |
305 |
159 |
- |
- |
|
|
21/2 |
64 |
241 |
191 |
149 |
105 |
25 |
8-22 |
2 |
460 |
191 |
- |
- |
|
|
3 |
76 |
283 |
210 |
168 |
127 |
29 |
8-22 |
2 |
460 |
191 |
- |
- |
|
|
4 |
102 |
305 |
254 |
200 |
157 |
32 |
8-22 |
2 |
762 |
229 |
- |
- |
|
|
6 |
152 |
403 |
318 |
270 |
216 |
37 |
12-22 |
2 |
- |
546 |
222 |
305 |
|
|
8 |
203 |
419 |
381 |
300 |
270 |
41 |
12-25 |
2 |
- |
565 |
400 |
460 |
|
|
10 |
254 |
457 |
445 |
387 |
324 |
48 |
16-29 |
2 |
- |
616 |
400 |
460 |
【旋塞閥】由(you)於(yu)旋(xuan)塞(sai)閥(fa)密(mi)封(feng)麵(mian)之(zhi)間(jian)運(yun)動(dong)帶(dai)有(you)擦(ca)拭(shi)作(zuo)用(yong)，而(er)在(zai)全(quan)開(kai)時(shi)可(ke)完(wan)全(quan)防(fang)止(zhi)與(yu)流(liu)動(dong)介(jie)質(zhi)的(de)接(jie)觸(chu)，故(gu)它(ta)通(tong)常(chang)也(ye)能(neng)用(yong)於(yu)帶(dai)懸(xuan)浮(fu)顆(ke)粒(li)的(de)介(jie)質(zhi)。旋(xuan)塞(sai)閥(fa)的(de)另(ling)一(yi)個(ge)重(zhong)要(yao)特(te)性(xing)時(shi)它(ta)易(yi)於(yu)適(shi)應(ying)多(duo)通(tong)道(dao)結(jie)構(gou)，以(yi)致(zhi)一(yi)個(ge)閥(fa)可(ke)以(yi)獲(huo)得(de)兩(liang)個(ge)、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道係統的設計、減少閥門用量以及設備中需要的一些連接配件。『美標旋塞閥安裝注意事項』：①、要留有閥柄旋轉的位置。②、不能用作節流。③、帶傳動機構的旋塞閥應直立安裝。
