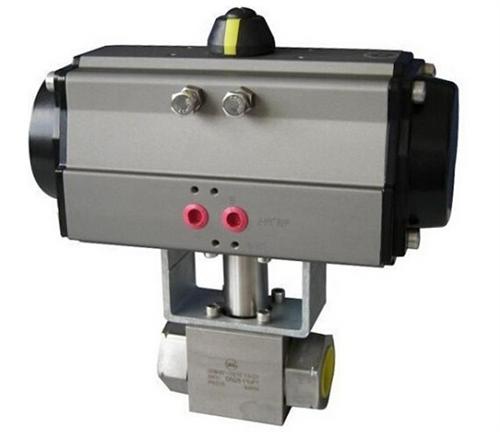

內螺紋高壓硬密封球閥

型號：Q11Y 更新時間：2020-10-08

特點：內(nei)螺(luo)紋(wen)高(gao)壓(ya)硬(ying)密(mi)封(feng)球(qiu)閥(fa)的(de)閥(fa)座(zuo)完(wan)全(quan)采(cai)用(yong)了(le)美(mei)標(biao)閘(zha)閥(fa)的(de)結(jie)構(gou)，因(yin)此(ci)溫(wen)度(du)由(you)閥(fa)體(ti)材(cai)料(liao)來(lai)決(jue)定(ding)。在(zai)開(kai)啟(qi)時(shi)利(li)用(yong)二(er)塊(kuai)式(shi)球(qiu)體(ti)的(de)優(you)點(dian)，先(xian)水(shui)平(ping)收(shou)攏(long)瞬(shun)間(jian)脫(tuo)離(li)閥(fa)座(zuo)，然(ran)後(hou)再(zai)旋(xuan)轉(zhuan)90度全開。

質量穩定
價格合理
交貨快捷

詳細介紹

Q11Nneiluowengaoyayingmifengqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。內螺紋高壓硬密封球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	內螺紋高壓硬密封球閥
產品型號	Q11N
公稱通徑	DN15-DN100mm
壓力範圍	16-32MPa
閥體材質	鍛鋼、鍛不鏽鋼

產品概述：

◆耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb

◆耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。

◆無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然後再旋轉90度全開。

主要尺寸：

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	L1	D	D1	H	L0
Q11NF N-160 Q611NF N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

型號	公稱通徑	尺寸（mm）						氣動裝置
型號	公稱通徑	L	L1	D	D1	H	L0	氣動裝置
Q611NF N-160 Q611NF N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

主要零件材料：

適用介質	型號	閥體	球體、閥杆	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q11N-16/320C Q611N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	鑄鐵WCB	聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚本PPL	聚四氟乙烯PTFE對位聚笨PPL
硝酸類	Q11N-16/320P Q611N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類	Q11N-16/320R Q611N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

國標主要尺寸：

公稱通徑DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸（mm）					管螺紋	尺寸（mm）
	管螺紋	d	L	H	W	E	管螺紋	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“內螺紋高壓硬密封球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
