型號：Q41F 更新時間：2020-10-08

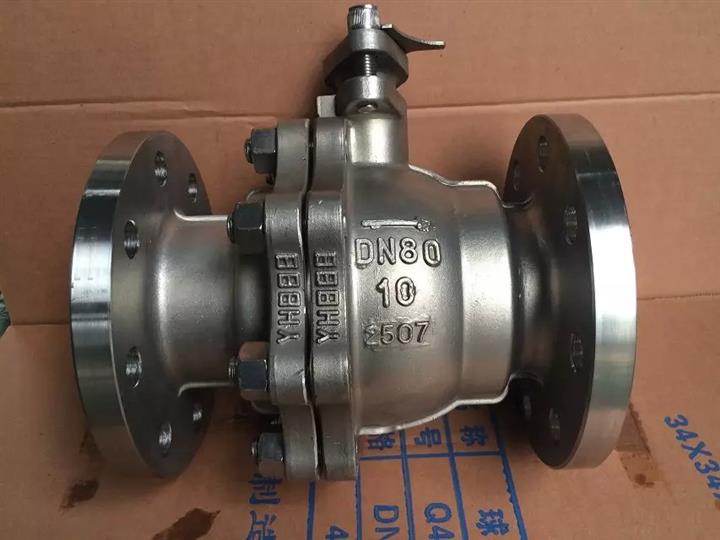

特點：美標球閥主要用於截斷或接通介質，也可用於流體的調節與控製。廣泛用於石油、化工、冶金、電力、建築、熱力、給排水、水處理等行業。
Q41Fmeibiaofalanqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。美標法蘭球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 美標法蘭球閥 |
| 產品型號 | Q41F |
| 公稱通徑 | DN15-250 |
| 壓力範圍 | 150Lb-600LB |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品介紹：
美標球閥主要用於截斷或接通介質，也可用於流體的調節與控製。廣泛用於石油、化工、冶金、電力、建築、熱力、給排水、水處理等行業。
執行標準：
設計與製造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
產品特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊(jin)密(mi)可(ke)靠(kao)。它(ta)有(you)兩(liang)個(ge)密(mi)封(feng)麵(mian)，而(er)且(qie)目(mu)前(qian)球(qiu)閥(fa)的(de)密(mi)封(feng)麵(mian)材(cai)料(liao)廣(guang)泛(fan)使(shi)用(yong)各(ge)種(zhong)塑(su)料(liao)，密(mi)封(feng)性(xing)好(hao)，能(neng)實(shi)現(xian)完(wan)全(quan)密(mi)封(feng)。在(zai)真(zhen)空(kong)係(xi)統(tong)中(zhong)也(ye)已(yi)廣(guang)泛(fan)使(shi)用(yong)。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
試驗壓力：
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|||||
|
介質 |
水 |
氣 |
|||||||
|
單位 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
壓力等級 (磅級) |
150 |
3.1 |
450 |
2.2 |
315 |
2.2 |
315 |
0.5-0.7 |
60-100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
5.6 |
815 |
|||
|
400 |
10.3 |
1500 |
7.6 |
1100 |
7.6 |
1100 |
|||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
11.2 |
1630 |
|||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
16.8 |
2440 |
|||
主要零件材料：
|
名稱 |
材料 |
||||||||
|
閥體 |
A216WCB |
A352 LCB |
A217WC6 |
A217WC9 |
A217 C5 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
球體 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
||||
|
閥杆 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
||||
|
手柄 |
KTH350-10 |
||||||||
|
螺柱 |
A193-B7 A320-L7 A193-B8 |
||||||||
|
螺母 |
A194-2H A194-7 A194-8 |
||||||||
150Lb主要連接尺寸：
|
型號 |
規格 (mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
|
Q41F/H/Y-150Lb |
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-Φ15 |
68 |
115 |
|
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-Φ15 |
85 |
150 |
|
|
11/4″ |
32 |
140 |
117 |
89 |
64 |
13 |
4-Φ15 |
96 |
190 |
|
|
11/2″ |
40 |
165 |
127 |
98.5 |
73.2 |
15 |
4-Φ15 |
107 |
230 |
|
|
2″ |
50 |
178 |
152 |
120.7 |
92 |
16 |
4-Φ19 |
118 |
240 |
|
|
21/2″ |
65 |
190 |
177.8 |
139.7 |
104.7 |
18 |
4-Φ19 |
145 |
280 |
|
|
3″ |
80 |
203 |
190.5 |
152.4 |
127 |
19 |
4-Φ19 |
160 |
310 |
|
|
4″ |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
185 |
330 |
|
|
5″ |
125 |
356 |
254 |
216 |
185.7 |
26 |
8-Φ22 |
230 |
600 |
|
|
6″ |
150 |
394 |
279 |
241.3 |
216 |
26 |
8-Φ22 |
260 |
800 |
|
|
8″ |
200 |
457 |
343 |
298.5 |
270 |
29 |
8-Φ22 |
310 |
1000 |
|
|
10″ |
250 |
533 |
406 |
362 |
324 |
31 |
12-Φ25 |
350 |
1200 |
|
300Lb主要連接尺寸：
|
型號 |
規格(mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
|
Q41F/H/Y-300Lb |
1/2″ |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
72 |
115 |
|
3/4″ |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-Φ19 |
75 |
130 |
|
|
1″ |
25 |
165 |
124 |
89 |
51 |
18 |
4-Φ19 |
85 |
150 |
|
|
11/4″ |
32 |
178 |
133 |
98.5 |
64 |
19.5 |
4-Φ19 |
95 |
180 |
|
|
11/2″ |
40 |
190 |
156 |
114.3 |
73.2 |
21 |
4-Φ22 |
110 |
230 |
|
|
2″ |
50 |
216 |
165 |
127 |
92 |
23 |
8-Φ19 |
120 |
240 |
|
|
21/2″ |
65 |
241 |
190.5 |
149.4 |
104.7 |
26 |
8-Φ22 |
150 |
280 |
|
|
3″ |
80 |
283 |
210 |
168.5 |
127 |
29 |
8-Φ22 |
165 |
310 |
|
|
4″ |
100 |
305 |
254 |
200.2 |
157 |
32 |
8-Φ22 |
190 |
330 |
|
|
5″ |
125 |
381 |
279 |
235 |
185.7 |
35 |
8-Φ22 |
240 |
600 |
|
|
6″ |
150 |
403 |
318 |
270 |
216 |
37 |
12-Φ22 |
270 |
800 |
|
|
8″ |
200 |
502 |
381 |
330 |
270 |
42 |
12-Φ25 |
315 |
1000 |
|
|
10″ |
250 |
568 |
445 |
387.5 |
324 |
48 |
16-Φ29 |
380 |
1200 |
|
600Lb主要連接尺寸：
|
型號 |
規格 (mm) |
尺寸(mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
|
Q41F/H/Y-600Lb |
1/2″ |
15 |
165 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
88 |
115 |
|
3/4″ |
20 |
190 |
118 |
82.5 |
43 |
16 |
4-Φ19 |
98 |
130 |
|
|
1″ |
25 |
216 |
124 |
89 |
51 |
18 |
4-Φ19 |
105 |
150 |
|
|
11/2″ |
40 |
241 |
156 |
114.3 |
73.2 |
23 |
4-Φ22 |
135 |
180 |
|
|
2″ |
50 |
292 |
165 |
127 |
92 |
26 |
8-Φ19 |
155 |
240 |
|
|
3″ |
80 |
356 |
210 |
168.2 |
127 |
32 |
8-Φ22 |
175 |
280 |
|
|
4″ |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
210 |
330 |
|
|
6″ |
150 |
559 |
356 |
292 |
216 |
48 |
12-Φ29 |
340 |
800 |
|
|
8″ |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ32 |
400 |
1000 |
|
|
10″ |
250 |
787 |
508 |
432 |
324 |
64 |
16-Φ35 |
440 |
1200 |
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
