型號：ZF43Y 更新時間：2020-09-05

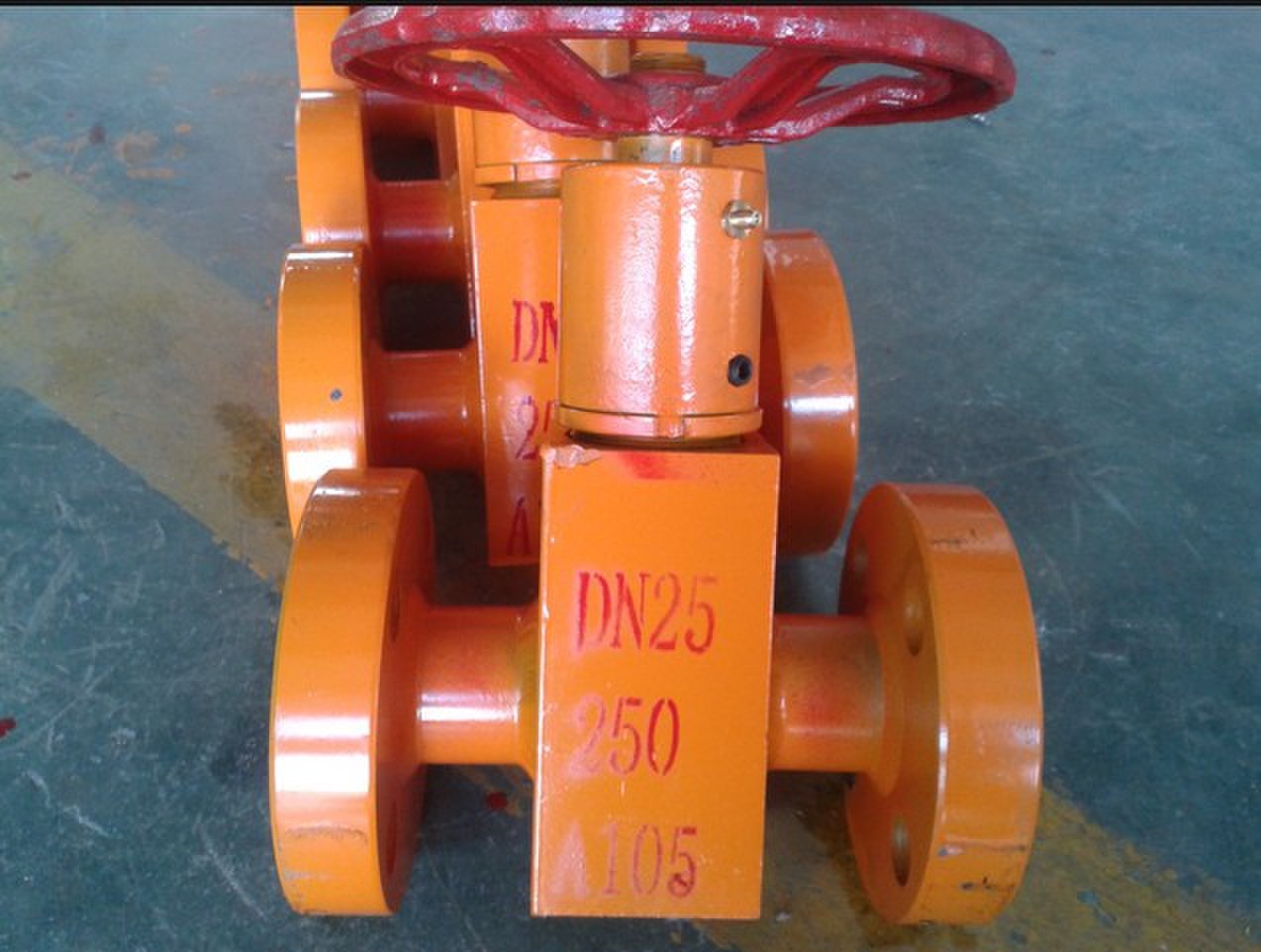

特點：高壓平板閘閥尤其適用於工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控製介質流動的啟閉及調節裝置
ZF43Ygaoyapingbanzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。高壓平板閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 高壓平板閘閥 |
| 產品型號 | ZF43Y、ZF63Y、ZF83Y |
| 公稱通徑 | DN25-200 |
| 壓力範圍 | 16-42MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品介紹：
F係列ZF係列ZF43Y/ZF63Y/ZF83Y注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封麵均噴焊硬質合金，具有防腐、耐磨、耐衝蝕等優點，且可用於節流。尤其適用於工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控製介質流動的啟閉及調節裝置。
產品采用標準：
|
設計標準 |
JB/T5298、APl6D |
|
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
對焊端 |
GB/T 12224 |
|
|
試驗和檢驗 |
GB/T3927、JB/T 9092 |
|
產品性能規範：
|
適用範圍 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
適用溫度 |
-29～121℃ |
||
|
適用介質 |
普通型
|
石油、天然氣、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
||
|
連接形式 |
法蘭端、焊接端、卡箍端 |
||
|
驅動方式 |
手動、電動、氣動等 |
||
主要外形及連接尺寸：
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
