型號：WZ41H、WZ41Y 更新時間：2020-09-05
特點：美標波紋管閘閥應用場合：電站、天然氣、氨、真空、冷凍係統、熱油係統、熱水

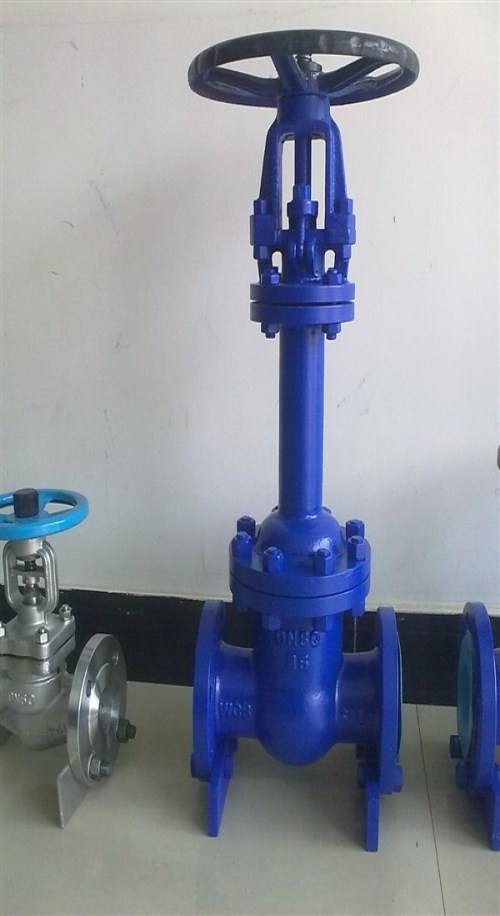

WZ41H美(mei)標(biao)波(bo)紋(wen)管(guan)閘(zha)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)閘(zha)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。美標波紋管閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 美標波紋管閘閥 |
| 產品型號 | WZ41H、WZ41Y |
| 公稱通徑 | DN15-DN300 |
| 壓力範圍 | CLASS150～900Lb |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不鏽鋼 |
產品介紹：
適用於公稱壓力CLASS150～900Lb,工作溫度-29～350℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標波紋管閘閥的主要結構特點：產品結構合理、密封可靠、性能優良、造型美觀；密封麵堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥杆調質及表麵氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥杆升降位置指示，更直觀；零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
?特點：雙層波紋管、維修方便、雙重密封、位置指示
?應用場合：電站、天然氣、氨、真空、冷凍係統、熱油係統、熱水
閥門采用標準：
設計製造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598
美標波紋管閘閥主要零部件材質：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
閥板 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
閥杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
墊片 |
柔性石墨+不鏽鋼 |
|
5 |
雙頭螺栓 |
ASTM 193-B7、A320-B8、A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
7 |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
8 |
波紋管組件 |
ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
11 |
支架 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
12 |
閥杆螺母 |
銅合金 |
|
13 |
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |
美標波紋管閘閥技術規範：
|
結構形式 |
BB-BG-OS Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
API1600、API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598、API6D |
美標波紋管閘閥產品性能規範：
|
公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
|
|
|
900 |
22.5 |
16.5 |
美標波紋管閘閥150LB連接尺寸及重量：
|
型號 |
WZ41H、WZ41Y-150LB |
||||||||||||||
|
壓力 |
150LB |
||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
42 |
55 |
70 |
100 |
140 |
180 |
250 |
350 |
450 |
美標波紋管閘閥300LB連接尺寸及重量：
|
型號 |
WZ41H、WZ41Y-300LB |
||||||||||||||
|
壓力 |
300LB |
||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
300 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
美標波紋管閘閥600LB連接尺寸及重量：
|
型號 |
WZ41H、WZ41Y-600LB |
||||||||||||||
|
壓力 |
600LB |
||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
11 |
13 |
16 |
24 |
32 |
50 |
70 |
90 |
105 |
165 |
230 |
300 |
400 |
570 |
730 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
