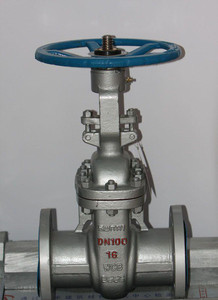

型號：Z40H 更新時間：2020-09-05
特點：抗硫閘閥廣泛適用於石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置
KZ41Ykangliuzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。抗硫閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 抗硫閘閥 |
| 產品型號 | KZ41Y |
| 公稱通徑 | DN20-400 |
| 壓力範圍 | 1.6MPa-6.4MPa |
| 閥體材質 | 鑄鋼,不鏽鋼,合金鋼 |
產品介紹：
抗硫閘閥,KZ41Y抗硫閘閥滿足了在硫化環境下的抗硫應力裂化要求,內件材料采用耐晶間腐蝕材質 適應較寬的溫度及壓力範圍.在設計選材及試驗嚴格按照標準要求進行,耐腐蝕抗硫化能力強，密封性能穩定 抗硫閘閥規格，壓力，全通徑與縮徑齊備，是化工煉油，油氣開采等流程係統的理想閥門。
抗硫閘閥主要特點及用途
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻係數小。
2、密封麵采用不鏽鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠、操作輕便靈活
4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用於石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
主要性能參數
KZ41H型PN16、PN25抗硫閘閥主要性能參數
| 型號 | PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 | 材料 | ||
| 閥體、閥蓋、閘板 | 閥杆 | 密封麵 | |||||
| KZ41H-16 | 16 | 1.6 | ≤425 | 水、蒸汽、油品 | 鍛鋼 | 鍛鋼 | 鉻不鏽鋼 |
| KZ41H-25 | 25 | 2.5 | |||||
KZ41H型PN16抗硫閘閥主要外形及結構尺寸（mm)
| DN | L | D | D1 | D2 | b | z×Φd | D3 | H | H1 | D0 | 重量/kg |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×Φ14 | ﹣ | 175 | 195 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×Φ14 | ﹣ | 180 | 205 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×Φ14 | ﹣ | 210 | 240 | 220 | 6 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4×Φ18 | ﹣ | 210 | 240 | 220 | 7 |
| 40 | 200 | 1450 | 110 | 85 | 16 | 4×Φ18 | ﹣ | 350 | 425 | 200 | 18 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 180 | 358 | 430 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4×Φ18 | 190 | 373 | 452 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 220 | 435 | 530 | 280 | 46 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8×Φ18 | 260 | 500 | 620 | 320 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8×Φ18 | 295 | 514 | 756 | 360 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 335 | 574 | 845 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×Φ23 | 400 | 718 | 1041 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ25 | 475 | 969 | 1244 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12×Φ25 | 530 | 1145 | 1474 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16×Φ25 | ﹣ | 1280 | 1663 | 647 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16×Φ30 | ﹣ | 1450 | 1886 | 720 | 849 |
| 500 | 700 | 705 | 650 | 608 | 34 | 20×Φ34 | ﹣ | 1676 | 2181 | 720 | 958 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
