型號：Z545X 更新時間：2020-09-06

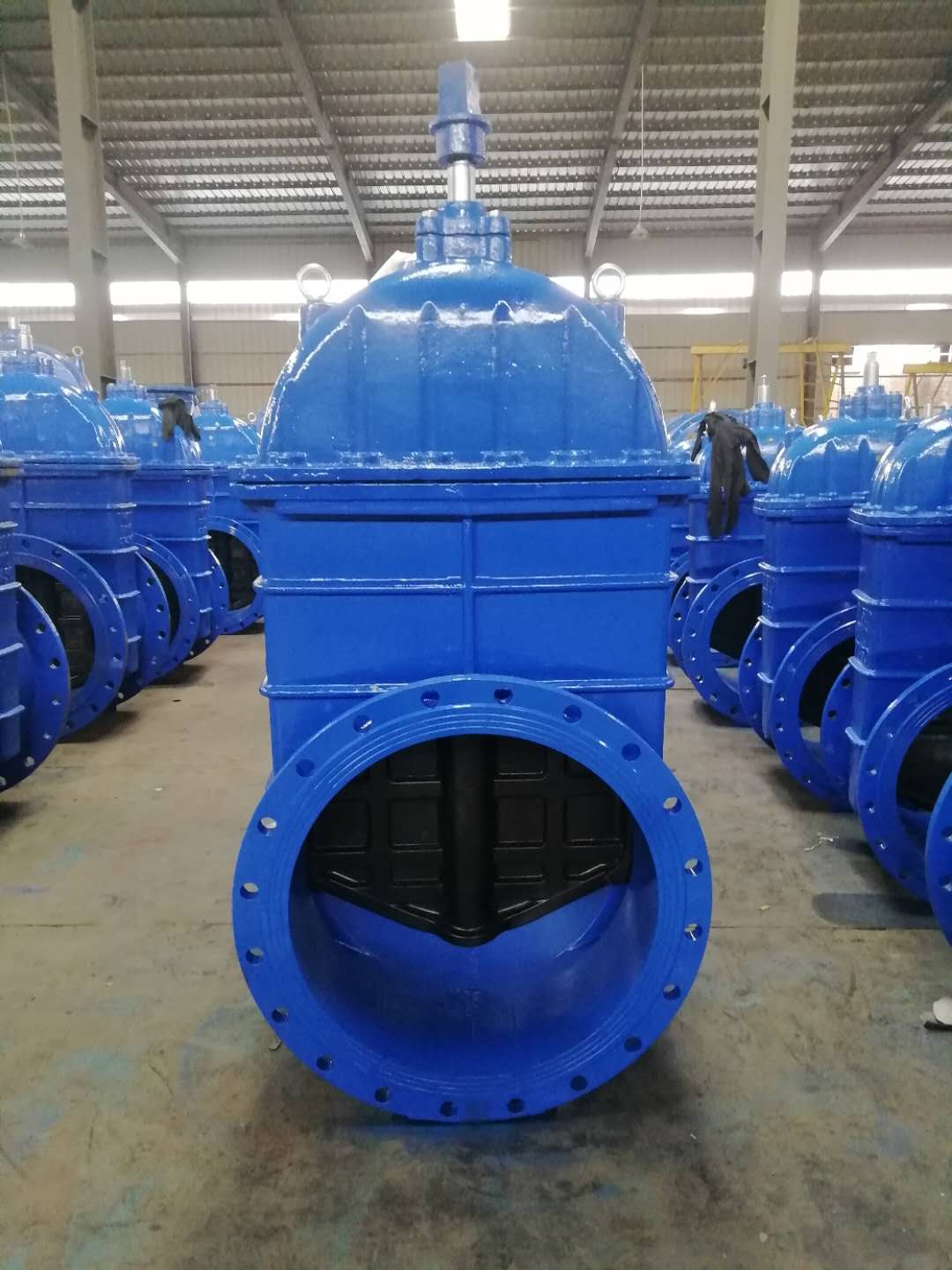

特點：大口徑彈性座封閘閥可立式臥式安裝，廣泛用於給排水係統、汙水處理係統、市政建設及礦山、治金、電廠等行業。
Z545X大da口kou徑jing軟ruan密mi封feng閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。大口徑軟密封閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 大口徑軟密封閘閥 |
| 產品型號 | Z545X |
| 公稱通徑 | DN500～DN1200 |
| 壓力範圍 | PN10～PN25 |
| 閥體材質 | 鑄鐵，球墨鑄鐵，鑄鋼，不鏽鋼 |
產品介紹：
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重(zhong)量(liang)輕(qing)，幾(ji)何(he)尺(chi)寸(cun)精(jing)確(que)的(de)特(te)點(dian)，閘(zha)板(ban)具(ju)有(you)互(hu)換(huan)的(de)功(gong)能(neng)，加(jia)裝(zhuang)螺(luo)旋(xuan)傘(san)齒(chi)輪(lun)省(sheng)力(li)機(ji)構(gou)，一(yi)人(ren)可(ke)非(fei)常(chang)輕(qing)鬆(song)自(zi)如(ru)地(di)開(kai)關(guan)，也(ye)可(ke)根(gen)據(ju)用(yong)戶(hu)的(de)要(yao)求(qiu)加(jia)裝(zhuang)開(kai)閉(bi)指(zhi)示(shi)柱(zhu)，或(huo)電(dian)動(dong)、氣動執行機構。密封、防鏽功能極佳，安全可靠，使用壽命長。可立式臥式安裝，廣泛用於給排水係統、汙水處理係統、市政建設及礦山、治金、電廠等行業。
主要技術參數
公稱壓力：1.0～2.5Mpa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～1200mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
主要零部件材料
|
名稱 |
材料 |
|---|---|
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥杆 |
不鏽鋼 |
|
“O” 形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不鏽鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪（傳動帽） |
可鍛鑄鐵 |
主要外形連接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
|
H（手輪） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
|
H（傘齒輪） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
|
H（電動） |
電動裝置可由用戶指定 |
|||||||
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
